Список комплектующих
Воспользуйтесь списком комплектующих, чтобы определить все компоненты, доступные для сервера.
Перейдите на веб-страницу по адресу Поддержки Центра обработки данных Lenovo и откройте страницу поддержки для своего сервера.
Нажмите .
Введите серийный номер, чтобы просмотреть список компонентов для своего сервера.
Перед покупкой новых компонентов настоятельно рекомендуется проверять данные, касающиеся питания сервера Lenovo Capacity Planner.
T1: узел, подлежащий замене силами пользователя (CRU), 1-го уровня. Ответственность за замену узлов CRU 1-го уровня несет пользователь. Если Lenovo устанавливает CRU первого уровня по вашему запросу без соглашения на обслуживание, установку будет необходимо оплатить.
T2: узел, подлежащий замене силами пользователя (CRU), 2-го уровня. CRU 2-го уровня можно установить самостоятельно или сделать запрос на установку специалистами Lenovo без дополнительной платы в соответствии с типом гарантийного обслуживания, предусмотренного для сервера.
F: сменный узел (FRU). Устанавливать узлы FRU должны только квалифицированные специалисты по техническому обслуживанию.
C: расходные компоненты и элементы конструкции. Покупать и заменять расходные компоненты и элементы конструкции (например, заглушку или панель) вы должны самостоятельно. Если Lenovo покупает или устанавливает элемент конструкции по вашему запросу, эту услугу будет необходимо оплатить.

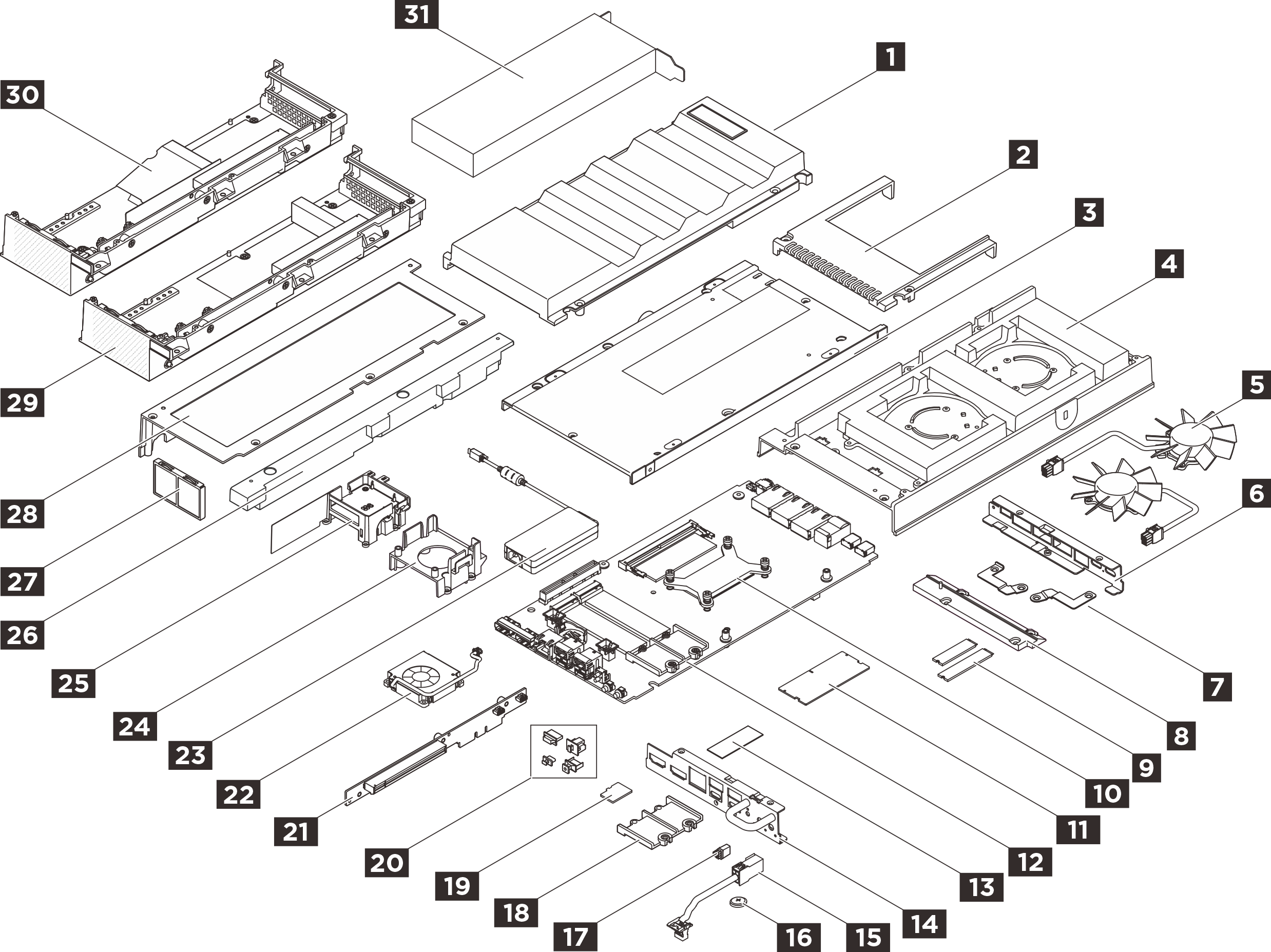

| № | Описание | Тип |
|---|---|---|
Для получения дополнительных сведений о заказе комплектующих выполните указанные ниже действия:
| ||
| 1 | Кожух вентилятора (для установки на столе) | T2 |
| 2 | Кожух вентилятора стойки (для установки в стойке) | T2 |
| 3 | Нижний кожух | F |
| 4 | Верхний кожух | F |
| 5 | Модуль вентилятора узла | T2 |
| 6 | Задняя скоба ввода-вывода | F |
| 7 | Скобы кабеля моста вентилятора | T2 |
| 8 | Кожух кабеля моста вентилятора | T2 |
| 9 | Диск M.2 | F |
| 10 | Радиатор процессора | F |
| 11 | Модуль памяти | F |
| 12 | Материнская плата | F |
| 13 | Комплекты термолистов | F |
| 14 | Передняя скоба ввода-вывода | F |
| 15 | Кабель моста вентилятора | F |
| 16 | Батарейка CMOS (CR2032) | F |
| 17 | Пылезащитная заглушка кабеля моста вентилятора | T2 |
| 18 | Держатель M.2 для диска M.2 2280 | F |
| 19 | Карта MicroSD | F |
| 20 | Передние/задние заглушки ввода-вывода | T1 |
| 21 | Плата-адаптер Riser PCIe | F |
| 22 | Вентилятор комплекта расширения (комплект расширения адаптера Ethernet) | T2 |
| 23 | Внешний адаптер питания 140 Вт, 230/115 В | T1 |
| 24 | Опорный дефлектор комплекта расширения (комплект расширения адаптера графического процессора) | T2 |
| 25 | Держатель вентилятора комплекта расширения (комплект расширения адаптера Ethernet) | T2 |
| 26 | Заглушка комплекта расширения | T1 |
| 27 | Пылевой фильтр комплекта расширения | T1 |
| 28 | Верхний кожух комплекта расширения | T2 |
| 29 | Нижний базовый блок комплекта расширения (комплект расширения адаптера графического процессора) | T2 |
| 30 | Нижний базовый блок комплекта расширения (комплект расширения адаптера Ethernet) | T2 |
| 31 | Адаптер PCIe | T2/T11 |
Адаптер графического процессора: T2
Адаптер Ethernet: T1
