부품 목록
부품 목록을 통해 서버에서 사용 가능한 각 구성 요소를 식별하십시오.
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
Lenovo 데이터 센터 지원으로 이동한 후 서버에 대한 지원 페이지로 이동하십시오.
를 클릭하십시오.
서버의 부품 목록을 보려면 일련 번호를 입력하십시오.
새 부품을 구매하기 전에 Lenovo Capacity Planner를 사용하여 서버의 전력 요약 데이터를 확인하는 것이 좋습니다.
주
모델에 따라 일부 서버는 그림과 다소 차이가 있을 수 있습니다.
T1: 계층 1 CRU(고객 교체 가능 유닛). 계층 1 CRU 교체 책임은 사용자에게 있습니다. 서비스 계약 없이 사용자의 요청에 따라 Lenovo에서 계층 1 CRU를 설치할 경우 설치 요금이 부과됩니다.
T2: 계층 2 CRU(고객 교체 가능 유닛). 계층 2 CRU를 직접 설치하거나 서버에 지정된 보증 서비스 유형에 따라 추가 비용 없이 Lenovo에 설치를 요청할 수 있습니다.
F: FRU(현장 교체 가능 유닛). FRU는 숙련된 서비스 기술자만 설치할 수 있습니다.
C: 소모품 및 구조 부품. 소모품 및 구조 부품(필터 또는 베젤과 같은 구성 요소)의 구매 및 교체 책임은 사용자에게 있습니다. 사용자의 요청에 따라 Lenovo에서 구조 구성 요소를 구매하거나 설치할 경우 서비스 요금이 부과됩니다.

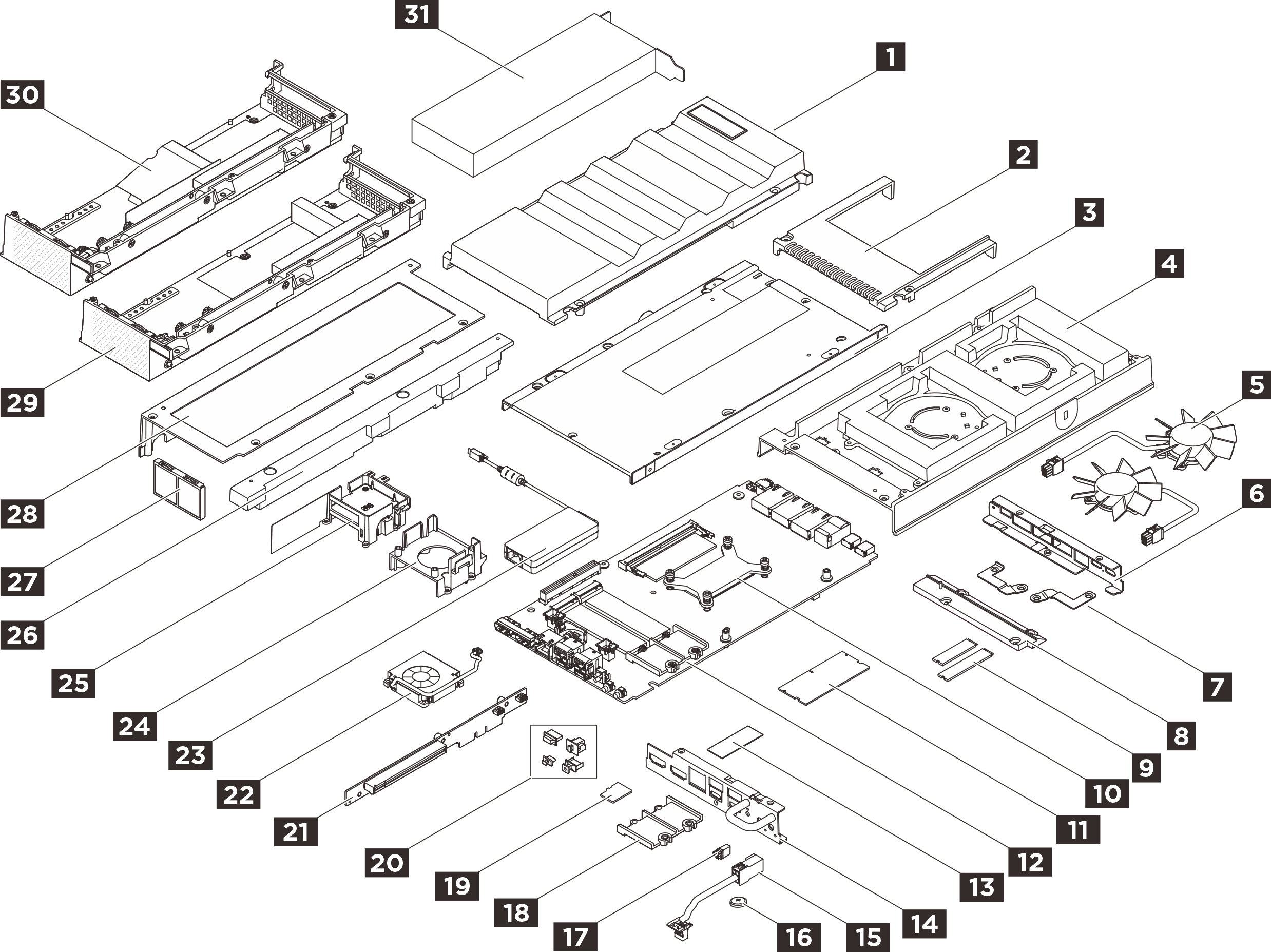

그림 1. 서버 구성 요소
| 색인 | 설명 | 유형 |
|---|---|---|
부품 주문에 관한 자세한 정보는 다음을 참조하십시오.
| ||
| 1 | 팬 슈라우드(데스크톱 마운트) | T2 |
| 2 | 랙 팬 슈라우드(랙 마운트) | T2 |
| 3 | 밑면 덮개 | F |
| 4 | 윗면 덮개 | F |
| 5 | 노드 팬 모듈 | T2 |
| 6 | 뒷면 I/O 브래킷 | F |
| 7 | 팬 브리지 케이블 브래킷 | T2 |
| 8 | 팬 브리지 케이블 덮개 | T2 |
| 9 | M.2 드라이브 | F |
| 10 | 프로세서 방열판 | F |
| 11 | 메모리 모듈 | F |
| 12 | 시스템 보드 | F |
| 13 | 열 패드 키트 | F |
| 14 | 앞면 I/O 브래킷 | F |
| 15 | 팬 브리지 케이블 | F |
| 16 | CMOS 배터리(CR2032) | F |
| 17 | 팬 브리지 케이블 방진 덮개 | T2 |
| 18 | M.2 2280 드라이브용 M.2 홀더 | F |
| 19 | MicroSD 카드 | F |
| 20 | 앞면/뒷면 I/O 필러 | T1 |
| 21 | PCIe 라이저 카드 | F |
| 22 | 확장 키트 팬(이더넷 어댑터 확장 키트) | T2 |
| 23 | 140W 230V/115V 외부 전원 어댑터 | T1 |
| 24 | 확장 키트 지지 조절 장치(GPU 어댑터 확장 키트) | T2 |
| 25 | 확장 키트 팬 홀더(이더넷 어댑터 확장 키트) | T2 |
| 26 | 확장 필러 | T1 |
| 27 | 확장 키트 먼지 필터 | T1 |
| 28 | 확장 키트 윗면 덮개 | T2 |
| 29 | 확장 키트 하단 베이스 어셈블리(GPU 어댑터 확장 키트) | T2 |
| 30 | 확장 키트 하단 베이스 어셈블리(이더넷 어댑터 확장 키트) | T2 |
| 31 | PCIe 어댑터 | T2/T11 |
주
1 구성에 따라 어댑터의 서비스 유형이 다음과 같이 다를 수 있습니다.
GPU 어댑터: T2
이더넷 어댑터: T1
