Lista de peças
Identifique cada um dos componentes que estão disponíveis para o seu servidor com a lista de peças.
Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.
Clique em .
Insira o número de série para exibir uma lista de peças para o servidor.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
C: peças de consumo e estruturais. A compra e a substituição de peças estruturais e de consumo (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.

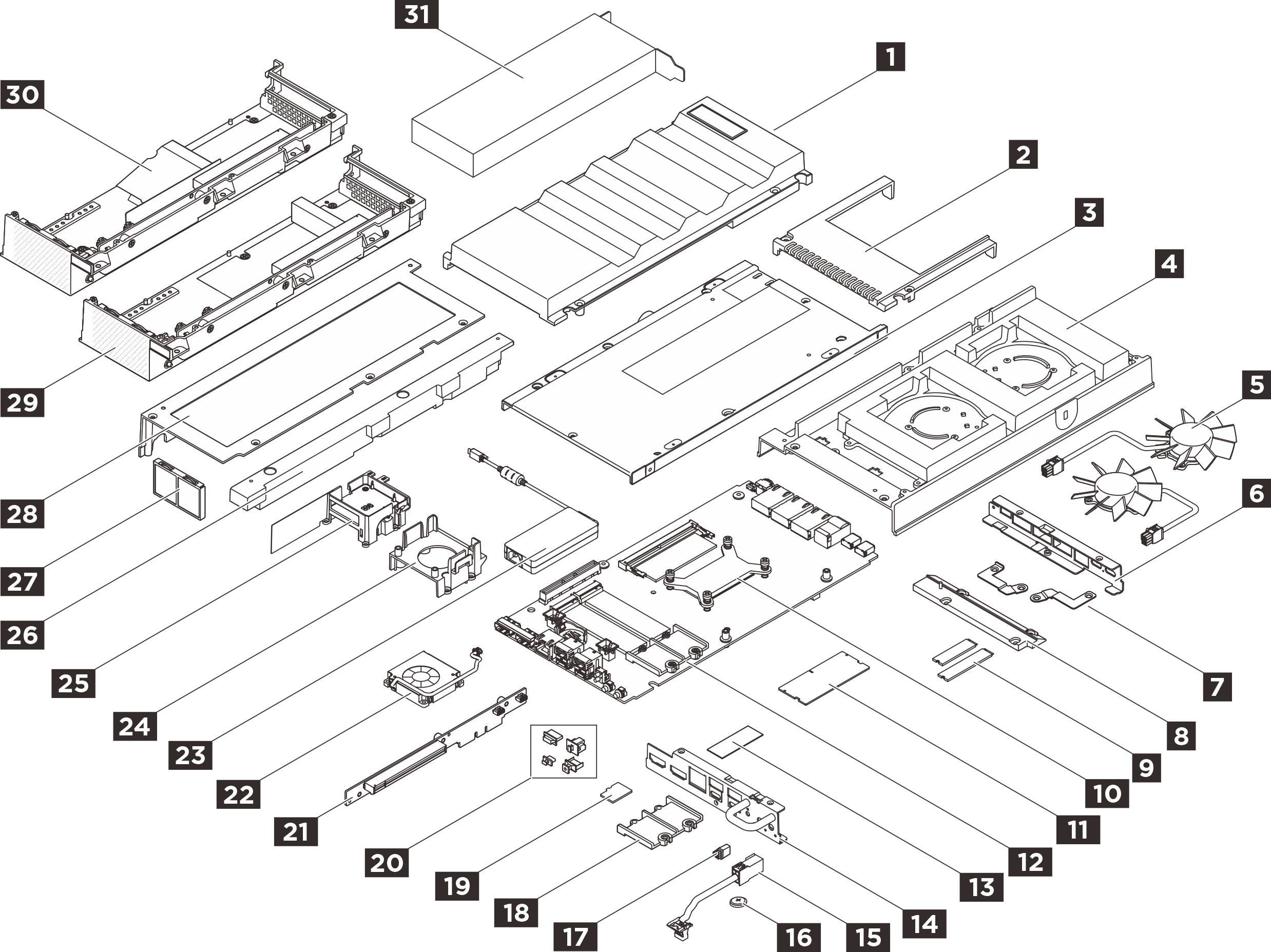

| Índice | Descrição | Tipo |
|---|---|---|
Para obter mais informações sobre como solicitar peças:
| ||
| 1 | Duto do ventilador (montagem de desktop) | T2 |
| 2 | Cobertura do ventilador de rack (montagem em rack) | T2 |
| 3 | Tampa inferior | F |
| 4 | Tampa superior | F |
| 5 | Módulo do ventilador do nó | T2 |
| 6 | Suporte traseiro de E/S | F |
| 7 | Suportes do cabo de ponte do ventilador | T2 |
| 8 | Tampa do cabo de ponte do ventilador | T2 |
| 9 | Unidade M.2 | F |
| 10 | Dissipador de calor do processador | F |
| 11 | Módulo de memória | F |
| 12 | Placa-mãe | F |
| 13 | Kits de painéis térmicos | F |
| 14 | Suporte de E/S frontal | F |
| 15 | Cabo de ponte do ventilador | F |
| 16 | Bateria CMOS (CR2032) | C |
| 17 | Preenchedor contra poeira do cabo de ponte do ventilador | T2 |
| 18 | Suporte M.2 para unidade M.2 2280 | F |
| 19 | Cartão MicroSD | T1 |
| 20 | Tampa protetora contra poeira de E/S frontal/traseira | T1 |
| 21 | Placa riser PCIe | F |
| 22 | Módulo do ventilador do kit de expansão (adaptador Ethernet) | T2 |
| 23 | Adaptador de energia externa ThinkEdge 140 W 230 V/115 V | T1 |
| 24 | Defletor de suporte do kit de expansão (adaptador GPU) | T2 |
| 25 | Suporte de ventilador do kit de expansão (adaptador Ethernet) | T2 |
| 26 | Preenchedor de expansão | T1 |
| 27 | Filtro de poeira traseiro do kit de expansão | T1 |
| 28 | Tampa superior do kit de expansão | T2 |
| 29 | Tampa inferior do kit de expansão (adaptador de GPU) | T2 |
| 30 | Tampa inferior do kit de expansão (adaptador Ethernet) | T2 |
| 31 | Adaptador PCIe | T2/T11 |
Adaptador GPU: T2
Adaptador Ethernet: T1
