Lista de piezas
Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.
Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en .
Especifique el número de serie para ver una lista de piezas del servidor.
Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.
T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

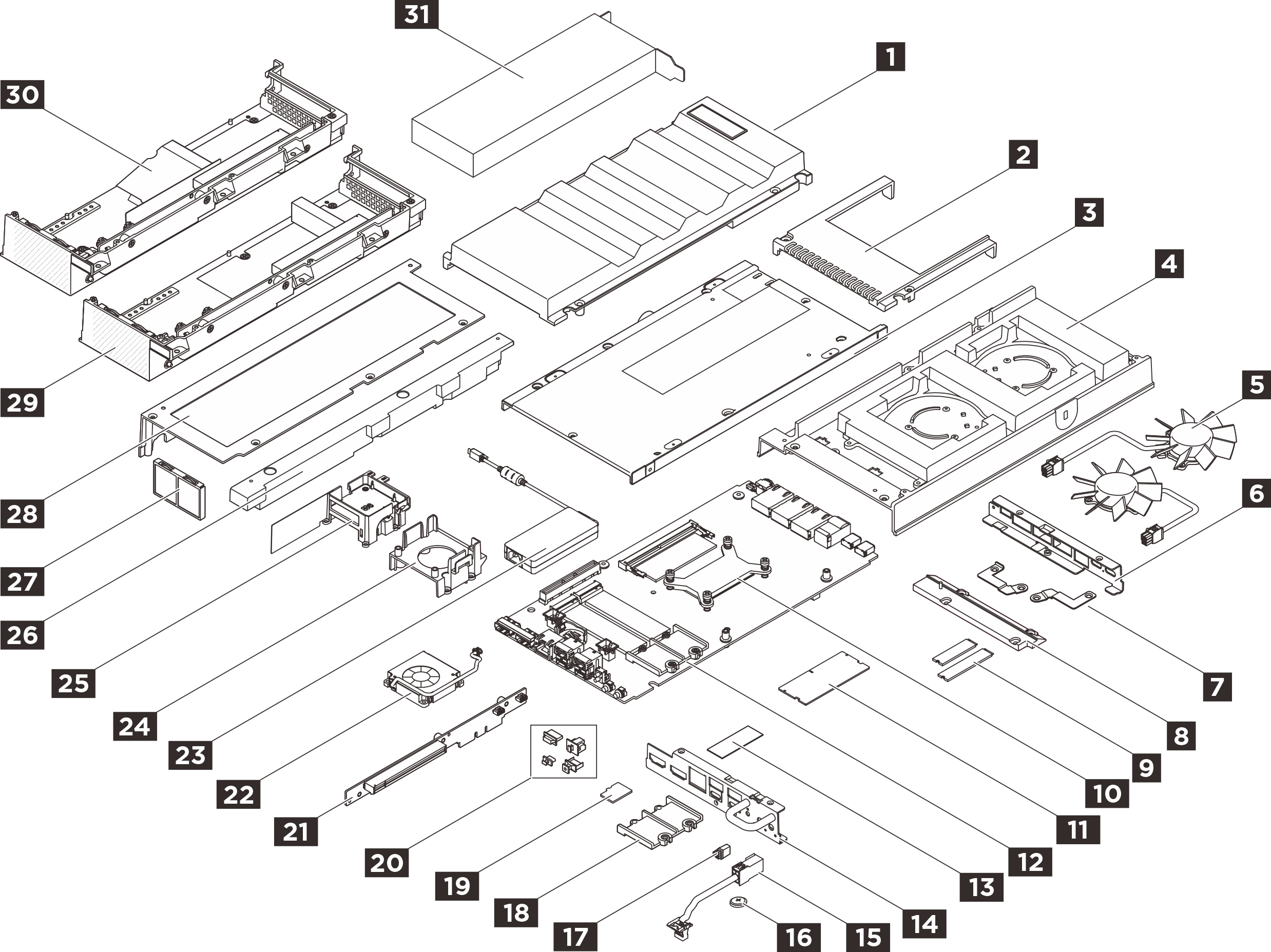

| Índice | Descripción | Tipo |
|---|---|---|
Para obtener más información acerca de pedidos de piezas:
| ||
| 1 | Cubierta del ventilador (montaje en escritorio) | T2 |
| 2 | Cubierta del ventilador para bastidor (montaje en bastidor) | T2 |
| 3 | Cubierta inferior | F |
| 4 | Cubierta superior | F |
| 5 | Módulo de ventilador de nodo | T2 |
| 6 | Soporte de E/S posterior | F |
| 7 | Soportes para cables del puente del ventilador | T2 |
| 8 | Cubierta del cable del puente del ventilador | T2 |
| 9 | Unidad M.2 | F |
| 10 | Disipador de calor del procesador | F |
| 11 | Módulo de memoria | F |
| 12 | Placa del sistema | F |
| 13 | Kits de almohadillas térmicas | F |
| 14 | Soporte de E/S frontal | F |
| 15 | Cable del puente del ventilador | F |
| 16 | Batería CMOS (CR2032) | C |
| 17 | Cubierta antipolvo del cable del puente del ventilador | T2 |
| 18 | Soporte M.2 para la unidad M.2 2280 | F |
| 19 | Tarjeta MicroSD | T1 |
| 20 | Cubierta antipolvo de E/S frontal/posterior | T1 |
| 21 | Tarjeta de expansión PCIe | F |
| 22 | Módulo de ventilador del kit de expansión (adaptador Ethernet) | T2 |
| 23 | Adaptador de alimentación externo ThinkEdge 140W de 230 V/115 V | T1 |
| 24 | Deflector de soporte del kit de expansión (adaptador GPU) | T2 |
| 25 | Soporte del ventilador del kit de expansión (adaptador Ethernet) | T2 |
| 26 | Relleno para expansión | T1 |
| 27 | Filtro de polvo trasero del kit de expansión | T1 |
| 28 | Cubierta superior del kit de expansión | T2 |
| 29 | Cubierta inferior del kit de expansión (adaptador de GPU) | T2 |
| 30 | Cubierta inferior del kit de expansión (adaptador Ethernet) | T2 |
| 31 | Adaptador PCIe | T2/T11 |
Adaptador de GPU: T2
Adaptador Ethernet: T1
