部品リスト
部品リストを使用して、サーバーで使用できる各コンポーネントを識別します。
Lenovo データセンターサポート にアクセスしてご使用のサーバーのサポート・ページに移動します。
をクリックします。
ご使用のサーバーの部品リストを表示するにはシリアル番号を入力します。
新しい部品を購入する前に、Lenovo Capacity Planner を使用してサーバーの電力要約データを確認することを強くお勧めします。
T1: Tier 1 のお客様の交換可能部品 (CRU)。Tier 1 の CRU の交換はお客様の責任で行ってください。サービス契約がない場合に、お客様の要請により Lenovo が Tier 1 CRU の取り付けを行った場合は、その料金を請求させていただきます。
T2: Tier 2 のお客様の交換可能部品 (CRU)。Tier 2 CRU はお客様ご自身で取り付けることができますが、対象のサーバーにおいて指定された保証サービスの種類に基づき、追加料金なしで Lenovo に取り付けを依頼することもできます。
F: フィールド交換ユニット (FRU)。FRU の取り付けは、必ずトレーニングを受けたサービス技術員が行う必要があります。
C: 消耗部品と構造部品。消耗部品および構造部品 (フィラーやベゼルなどのコンポーネント) の購入および交換は、お客様の責任で行ってください。お客様の要請により Lenovo が構成部品の入手または取り付けを行った場合は、サービス料金を請求させていただきます。

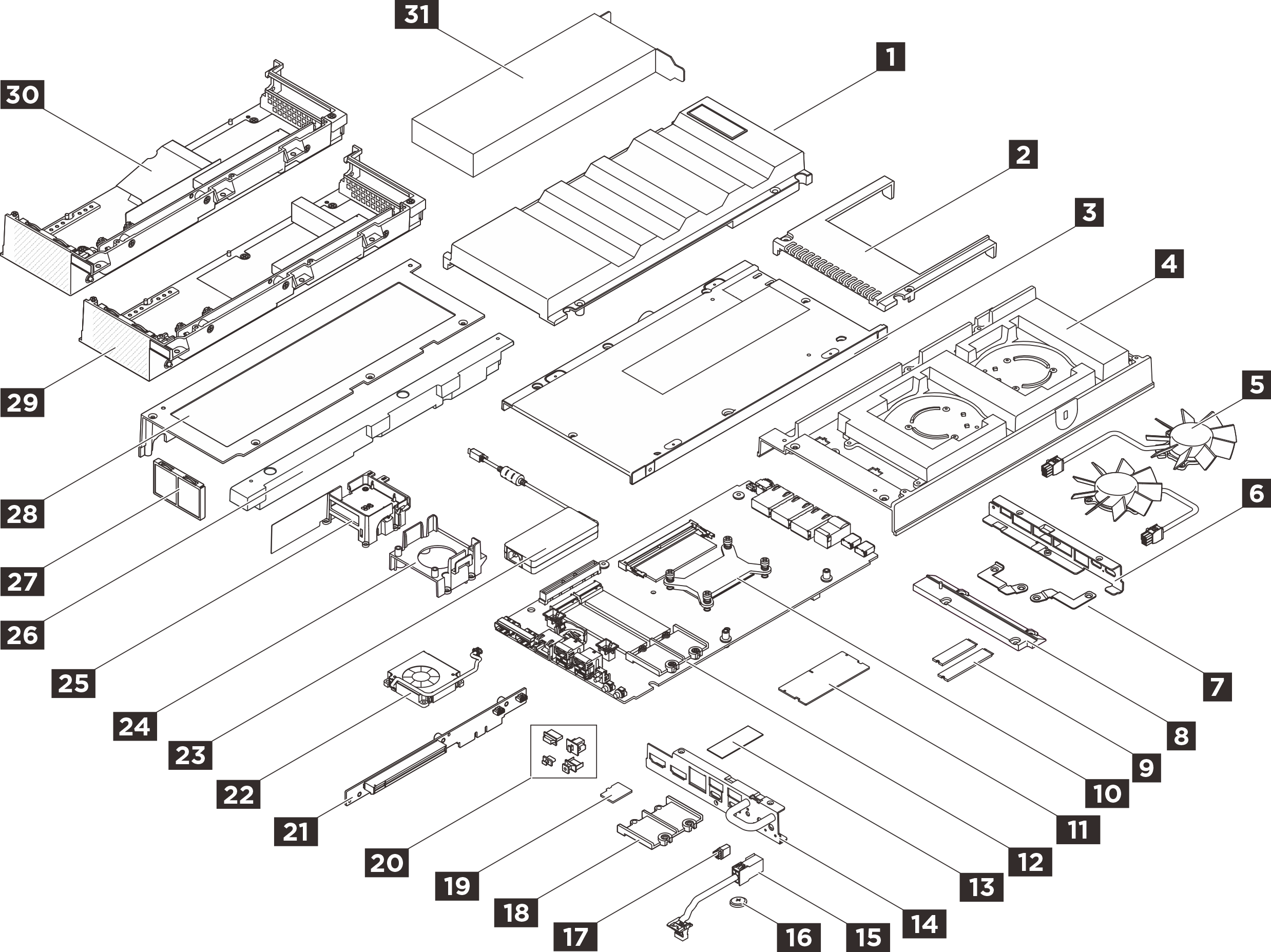

| 番号 | 説明 | タイプ |
|---|---|---|
部品の注文について詳しくは、以下を参照してください。
| ||
| 1 | ファン・シュラウド (デスクトップ・マウント) | T2 |
| 2 | ラック・ファン・シュラウド (ラック・マウント) | T2 |
| 3 | 下部カバー | F |
| 4 | トップ・カバー | F |
| 5 | ノード・ファン・モジュール | T2 |
| 6 | 背面 I/O ブラケット | F |
| 7 | ファン・ブリッジ・ケーブル・ブラケット | T2 |
| 8 | ファン・ブリッジ・ケーブル・カバー | T2 |
| 9 | M.2 ドライブ | F |
| 10 | プロセッサー・ヒートシンク | F |
| 11 | メモリー・モジュール | F |
| 12 | システム・ボード | F |
| 13 | サーマル・パッド・キット | F |
| 14 | 前面 I/O ブラケット | F |
| 15 | ファン・ブリッジ・ケーブル | F |
| 16 | CMOS バッテリー (CR2032) | F |
| 17 | ファン・ブリッジ・ケーブル・ダスト・カバー | T2 |
| 18 | M.2 2280 ドライブ用 M.2 ホルダー | F |
| 19 | MicroSD カード | F |
| 20 | 前面/背面 I/O フィラー | T1 |
| 21 | PCIe ライザー・カード | F |
| 22 | 拡張キット・ファン (イーサネット・アダプター拡張キット) | T2 |
| 23 | 140W 230V/115V 外部電源アダプター | T1 |
| 24 | 拡張キット・サポート・バッフル (GPU アダプター拡張キット) | T2 |
| 25 | 拡張キット・ファン・ホルダー (イーサネット・アダプター拡張キット) | T2 |
| 26 | 拡張フィラー | T1 |
| 27 | 拡張キット防塵フィルター | T1 |
| 28 | 拡張キットのトップ・カバー | T2 |
| 29 | 拡張キット下部ベース・アセンブリー (GPU アダプター拡張キット) | T2 |
| 30 | 拡張キット下部ベース・アセンブリー (イーサネット・アダプター拡張キット) | T2 |
| 31 | PCIe アダプター | T2/T11 |
GPU アダプター: T2
イーサネット・アダプター: T1
