Liste des pièces
Identifiez chacun des composants disponibles pour votre serveur dans la liste de pièces.
Accédez au site Assistance centre de données Lenovo et affichez la page de support de votre serveur.
Cliquez sur .
Entrez le numéro de série pour afficher une liste des composants pour votre serveur.
Il est fortement recommandé de vérifier les données de synthèse de l’alimentation de votre serveur à l’aide de Lenovo Capacity Planner avant d’acheter de nouvelles pièces.
T1 : Unité remplaçable par l’utilisateur (CRU) de niveau 1. Le remplacement des CRU de niveau 1 vous incombe. Si Lenovo installe une unité remplaçable par l’utilisateur de niveau 1 à votre demande sans contrat de service préalable, les frais d’installation vous seront facturés.
T2 : Unité remplaçable par l’utilisateur (CRU) de niveau 2. Vous pouvez installer une CRU de niveau 2 vous-même ou demander à Lenovo de l’installer, sans frais supplémentaire, selon le type de service prévu par la garantie de votre serveur.
F : Unité remplaçable sur site (FRU). Seuls les techniciens de maintenance qualifiés sont habilités à installer les FRU.
C : Composants consommables et structurels. L’achat et le remplacement des composants consommables et structurels (par exemple, un obturateur ou un cache) est votre responsabilité. Si Lenovo achète ou installe une pièce structurelle à votre demande, les frais d’installation vous seront facturés.

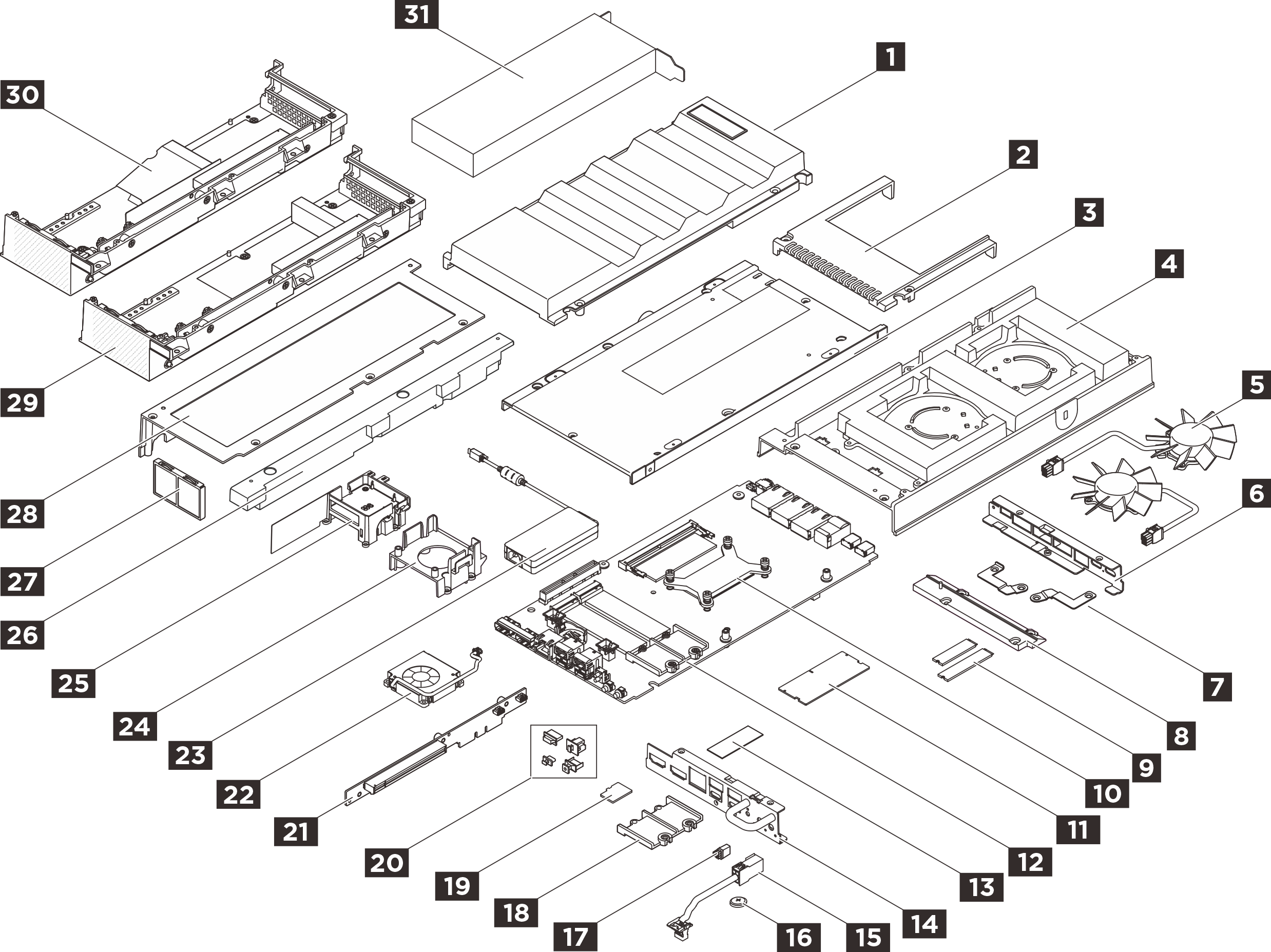

| Index | Description | Type |
|---|---|---|
Pour plus d’informations sur la commande de pièces :
| ||
| 1 | Capotage du ventilateur (montage sur bureau) | T2 |
| 2 | Capotage du ventilateur (montage en armoire) | T2 |
| 3 | Carter inférieur | F |
| 4 | Carter supérieur | F |
| 5 | Module de ventilateur du nœud | T2 |
| 6 | Support d’E-S arrière | F |
| 7 | Supports de câble de la passerelle du ventilateur | T2 |
| 8 | Cache-câble de la passerelle du ventilateur | T2 |
| 9 | Unité M.2 | F |
| 10 | Dissipateur thermique du processeur | F |
| 11 | Module de mémoire | F |
| 12 | Carte mère | F |
| 13 | Kits de tampons thermiques | F |
| 14 | Support d’E-S avant | F |
| 15 | Câble de la passerelle du ventilateur | F |
| 16 | Pile CMOS (CR2032) | F |
| 17 | Cache anti-poussière du câble de la passerelle du ventilateur | T2 |
| 18 | Support M.2 pour unité M.2 2280 | F |
| 19 | Carte MicroSD | F |
| 20 | Obturateurs d’E-S avant/arrière | T1 |
| 21 | Carte mezzanine PCIe | F |
| 22 | Ventilateur du kit d’extension (kit d’extension de l’adaptateur Ethernet) | T2 |
| 23 | Adaptateur d’alimentation externe 140 W 230 V/115 V | T1 |
| 24 | Grille de support du kit d’extension (kit d’extension de l’adaptateur GPU) | T2 |
| 25 | Support de ventilateur du kit d’extension (kit d’extension de l’adaptateur Ethernet) | T2 |
| 26 | Obturateur d’extension | T1 |
| 27 | Filtre anti-poussière du kit d’extension | T1 |
| 28 | Carter supérieur du kit d’extension | T2 |
| 29 | Kit d’extension Assemblage de base inférieur (kit d’extension de l’adaptateur GPU) | T2 |
| 30 | Bloc base inférieure du kit d’extension (kit d’extension de l’adaptateur Ethernet) | T2 |
| 31 | Adaptateur PCIe | T2/T11 |
Adaptateur GPU : T2
Adaptateur Ethernet : T1
