Elenco delle parti
Identificare i singoli componenti disponibili per il server utilizzando l'elenco delle parti.
Andare al sito Web Lenovo di Assistenza del Centro Dati e accedere alla pagina di supporto del server.
Fare clic su .
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
F: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: Parti strutturali e di consumo. L'acquisto e la sostituzione delle parti di consumo e strutturali (componenti come un elemento di riempimento o una mascherina) sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.

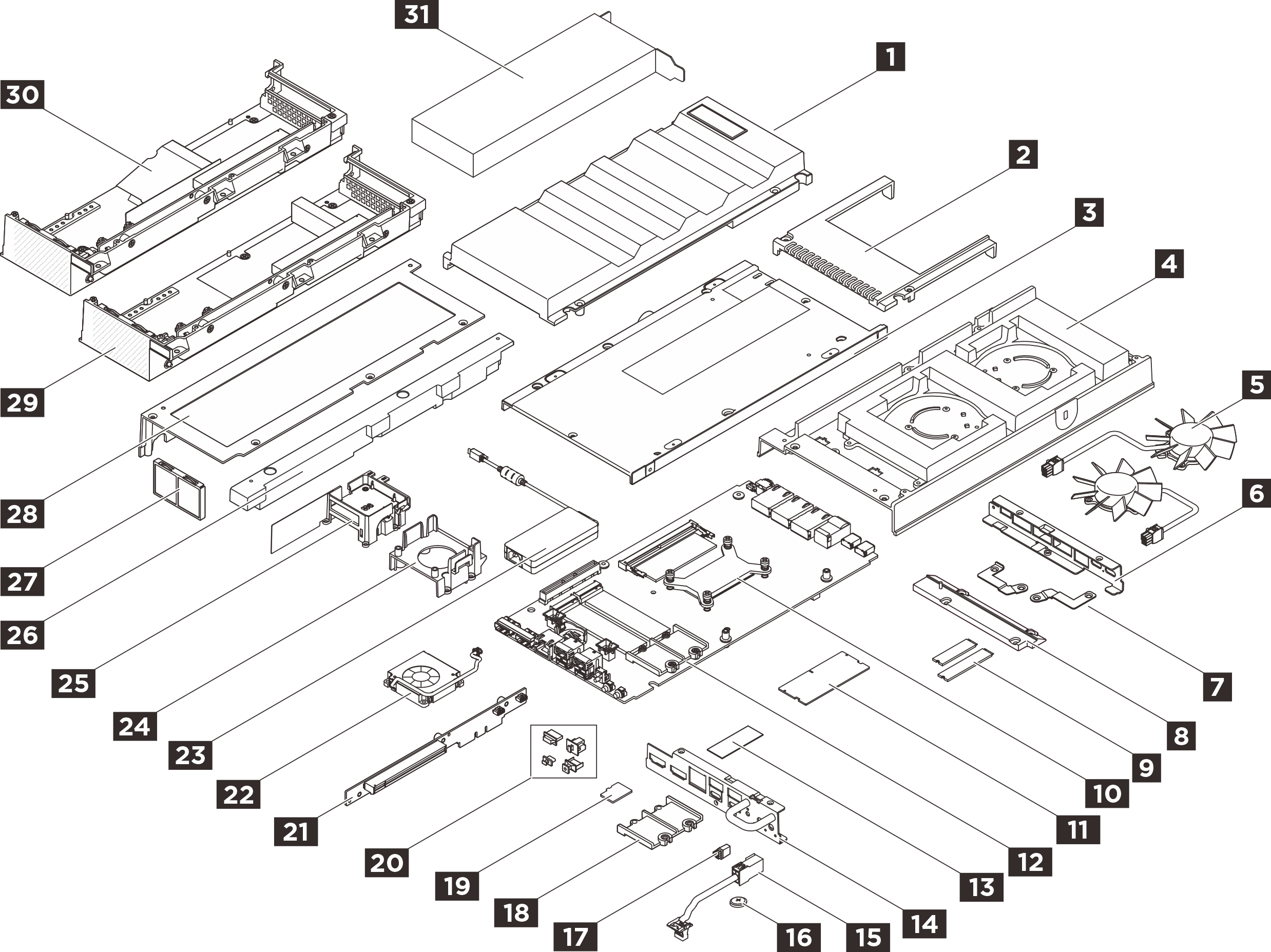

| Indice | Descrizione | Tipo |
|---|---|---|
Per ulteriori informazioni sull'ordinazione delle parti:
| ||
| 1 | Copertura della ventola (montaggio su scrivania) | T2 |
| 2 | Copertura della ventola del rack (montaggio sul rack) | T2 |
| 3 | Coperchio inferiore | F |
| 4 | Coperchio superiore | F |
| 5 | Modulo della ventola del nodo | T2 |
| 6 | Staffa I/O posteriore | F |
| 7 | Staffe del cavo del bridge della ventola | T2 |
| 8 | Copertura del cavo del bridge della ventola | T2 |
| 9 | Unità M.2 | F |
| 10 | Dissipatore di calore del processore | F |
| 11 | Modulo di memoria | F |
| 12 | Scheda di sistema | F |
| 13 | Kit pad termici | F |
| 14 | Staffa I/O anteriore | F |
| 15 | Cavo del bridge della ventola | F |
| 16 | Batteria CMOS (CR2032) | C |
| 17 | Elemento di riempimento antipolvere del cavo del bridge della ventola | T2 |
| 18 | Supporto M.2 per unità M.2 2280 | F |
| 19 | Scheda MicroSD | T1 |
| 20 | Elemento di riempimento antipolvere I/O anteriore/posteriore | T1 |
| 21 | Scheda verticale PCIe | F |
| 22 | Modulo della ventola del kit di espansione (adattatore Ethernet) | T2 |
| 23 | Adattatore di alimentazione esterno ThinkEdge da 140 W (230 V/115 V) | T1 |
| 24 | Deflettore di supporto del kit di espansione (adattatore GPU) | T2 |
| 25 | Supporto della ventola del kit di espansione (adattatore Ethernet) | T2 |
| 26 | Elemento di riempimento di espansione | T1 |
| 27 | Filtro antipolvere posteriore del kit di espansione | T1 |
| 28 | Coperchio superiore del kit di espansione | T2 |
| 29 | Coperchio inferiore del kit di espansione (adattatore GPU) | T2 |
| 30 | Coperchio inferiore del kit di espansione (adattatore Ethernet) | T2 |
| 31 | Adattatore PCIe | T2/T11 |
Adattatore GPU: T2
Adattatore Ethernet: T1
