LED บนแผงระบบ

ภาพประกอบต่อไปนี้แสดงไดโอดเปล่งแสง (LED) ที่อยู่บนแผงระบบ

รูปที่ 1. LED บนแผงระบบ
ด้านบนด้านล่าง

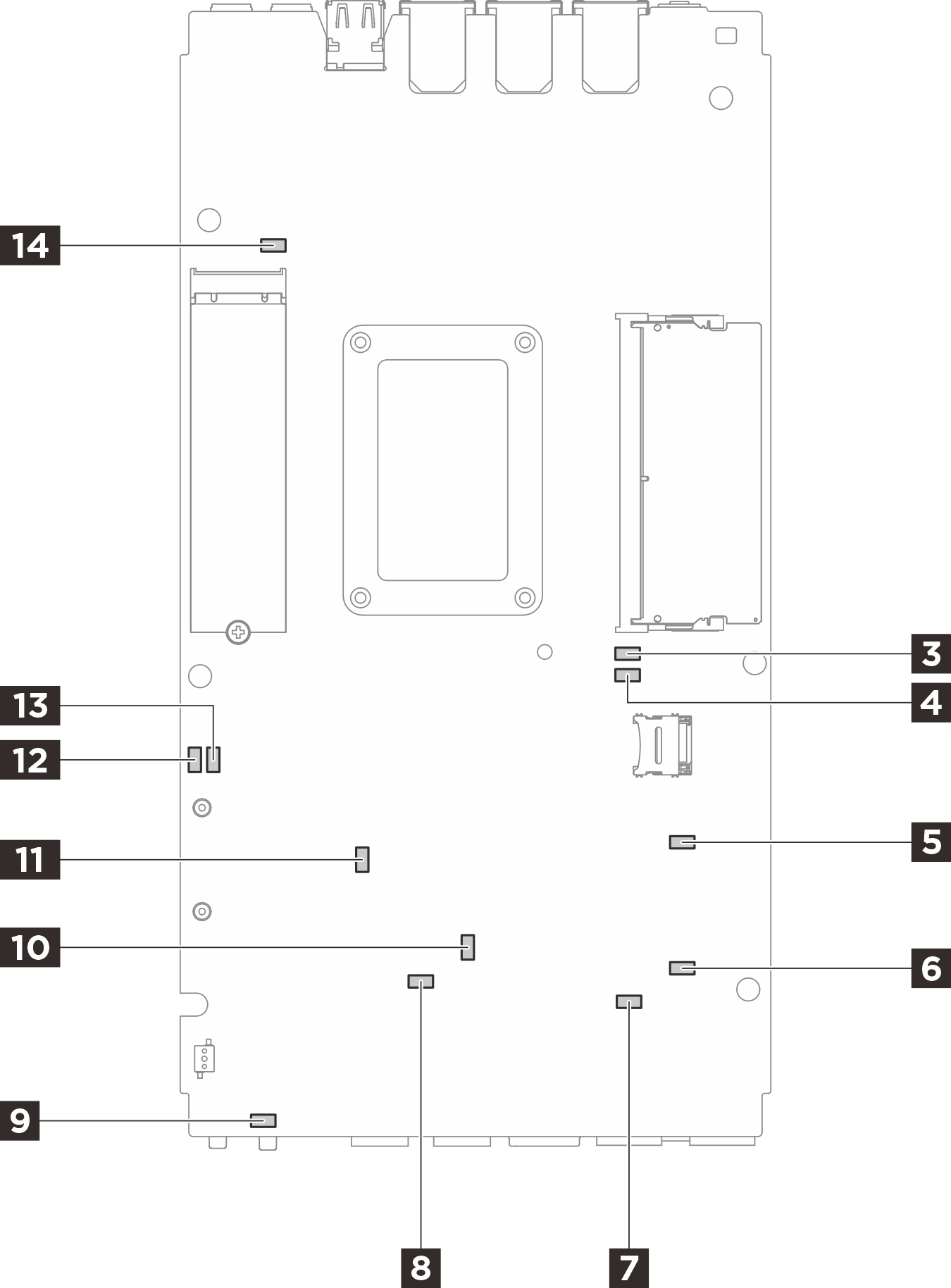

รูปที่ 1. ไฟ LED ของแผงระบบที่ด้านบน

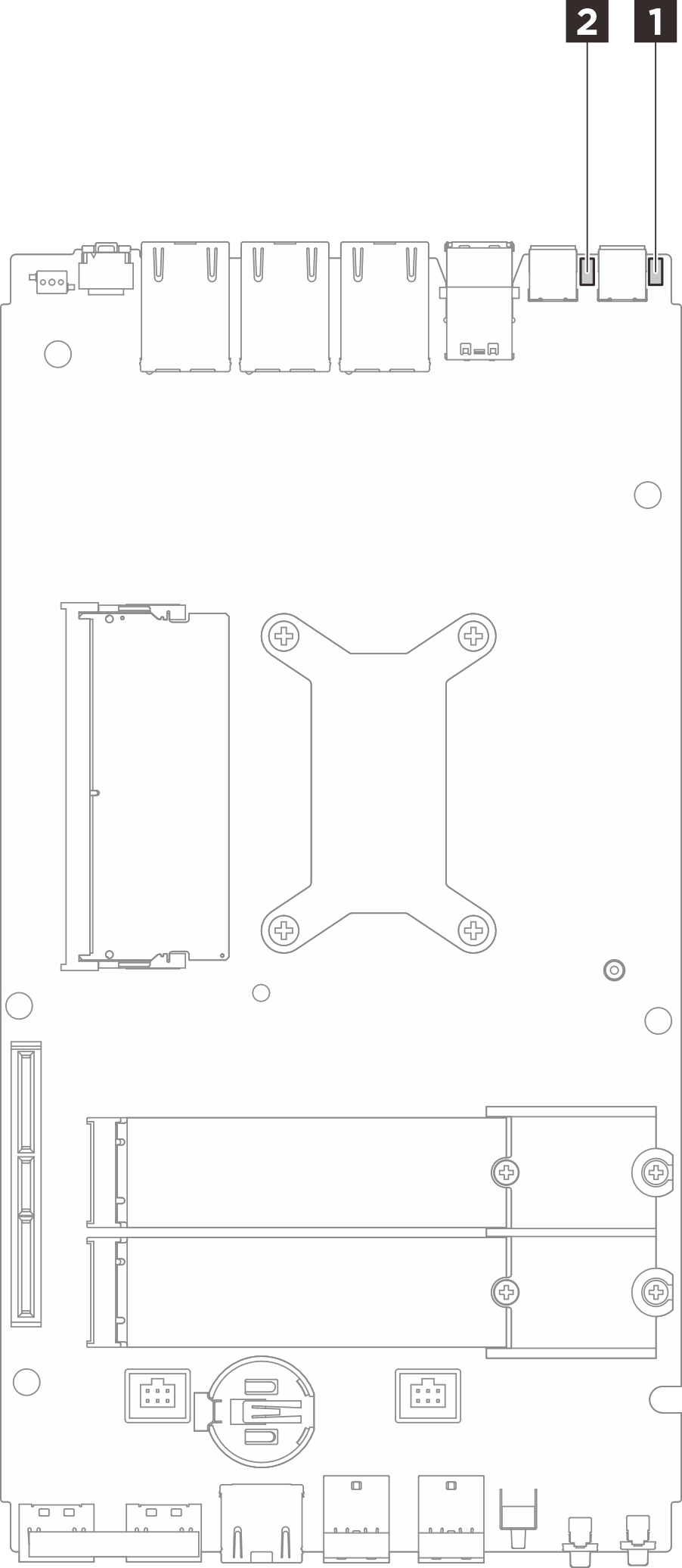

รูปที่ 2. ไฟ LED ของแผงระบบที่ด้านล่าง

ตารางที่ 1. คำอธิบายและการดำเนินการของไฟ LED แผงระบบ
LEDคำอธิบายและการดำเนิน

1 ไฟ LED แสดงสถานะอะแดปเตอร์ 1

2 ไฟ LED แสดงสถานะอะแดปเตอร์ 2

สถานะของไฟ LED ของอะแดปเตอร์มีดังนี้:

  • ติด (สีเขียว): เซิร์ฟเวอร์เชื่อมต่อกับอุปกรณ์แปลงไฟและทำงานตามปกติ

  • ติด (สีเหลือง): เซิร์ฟเวอร์เชื่อมต่อกับอุปกรณ์แปลงไฟแต่ไม่สามารถเปิดเครื่องได้ เนื่องจากความสามารถในการจ่ายไฟไม่สามารถรองรับความต้องการของระบบได้

  • ดับ: อุปกรณ์แปลงไฟถูกตัดการเชื่อมต่อหรือเกิดปัญหาเกี่ยวกับระบบไฟฟ้า

3 ไฟ LED แสดงข้อผิดพลาด DIMM 1

4 ไฟ LED แสดงข้อผิดพลาด DIMM 2

LED ติดสว่าง: เกิดข้อผิดพลาดกับ DIMM ตัวที่ระบุโดยไฟ LED ดังกล่าว

5 ไฟ LED แสดงสถานะช่องเสียบ M.2 2

6 ไฟ LED แสดงสถานะช่องเสียบ M.2 3

14 ไฟ LED แสดงสถานะช่องเสียบ M.2 1

สถานะของ M.2 LED มีดังนี้:

  • ไฟ LED ติด/กะพริบ: ไดรฟ์ M.2 ทำงานเป็นปกติ

  • LED ดับ: เกิดข้อผิดพลาดกับ M.2 ตัวที่ระบุโดยไฟ LED ดังกล่าว

7 ไฟ LED แสดงข้อผิดพลาดเกี่ยวกับพัดลม 1

8 ไฟ LED แสดงข้อผิดพลาดเกี่ยวกับพัดลม 2

LED ติดสว่าง: เกิดข้อผิดพลาดกับพัดลมตัวที่ระบุโดยไฟ LED ดังกล่าว
9 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)ไฟ LED ติดสว่าง: เกิดข้อผิดพลาด ทำขั้นตอนต่อไปนี้ให้ครบถ้วน:

  • ตรวจสอบไฟ LED ระบุสถานะและไฟ LED ตรวจสอบบันทึก แล้วทำตามคำแนะนำ

  • ตรวจสอบบันทึกเหตุการณ์ Lenovo XClarity Controller และบันทึกข้อผิดพลาดของระบบเพื่อดูข้อมูลเกี่ยวกับข้อผิดพลาด

  • เก็บบันทึกไว้หากจำเป็น และทำการล้างบันทึกหลังจากนั้น

10 ไฟ LED แสดงสถานะ XCC
สถานะของไฟ LED แสดงสถานะ XCC มีดังนี้:

  • ติด: XCC ทำงานอยู่

  • ดับ: XCC ยังไม่พร้อมหรือไม่ทำงาน ไฟ LED จะอยู่ในสถานะนี้เมื่อเซิร์ฟเวอร์เชื่อมต่อกับแหล่งพลังงานเป็นครั้งแรก จะไม่เปิดเครื่องจนกว่า SSP (Synchronous Serial Port) จะพร้อม

11 ไฟ LED แสดงการทำงานของ XCC (สีเขียว)ไฟ LED นี้ระบุการทำงานและกระบวนการบูตของ XCC:

  • LED กะพริบถี่ๆ: รหัส XCC อยู่ในกระบวนการโหลด

  • LED ดับชั่วขณะ แล้วเริ่มกะพริบช้าๆ: XCC ทำงานอย่างเต็มรูปแบบแล้ว ตอนนี้คุณสามารถกดปุ่มควบคุมการเปิด/ปิดเพื่อเปิดเซิร์ฟเวอร์ได้แล้ว

12 ไฟ LED แสดงสถานะเปิด/ปิด FPGA (สีเขียว)
ไฟ LED แสดงการเปิด/ปิด FPGA ช่วยระบุข้อผิดพลาด FPGA ต่างๆ

  • ไฟ LED กะพริบถี่ๆ (สี่ครั้งต่อวินาที): สิทธิ์การใช้งาน FPGA ล่าช้า

  • ไฟ LED กะพริบช้าๆ (วินาทีละครั้ง): FPGA พร้อมเปิดเครื่อง

  • ไฟ LED ติดสว่าง: FPGA เปิดอยู่

13 ไฟ LED แสดงการทำงานของ FPGA (สีเขียว)LED นี้บอกถึงลำดับการเปิดเครื่องและปิดเครื่อง
