시스템 보드 LED

다음 그림은 시스템 보드의 LED(발광 다이오드)를 보여줍니다.

그림 1. 시스템 보드 LED
윗면밑면

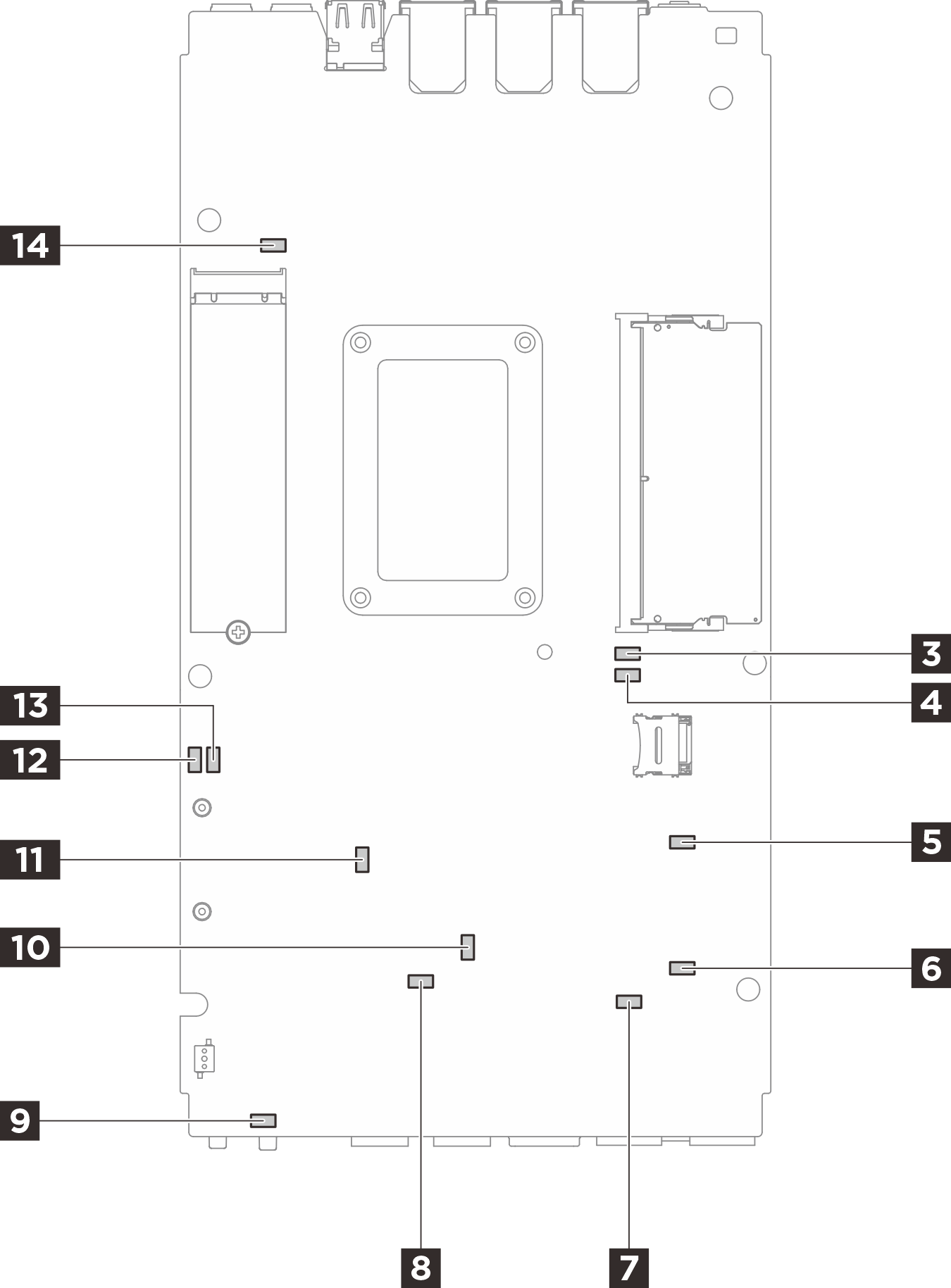

그림 1. 윗면의 시스템 보드 LED

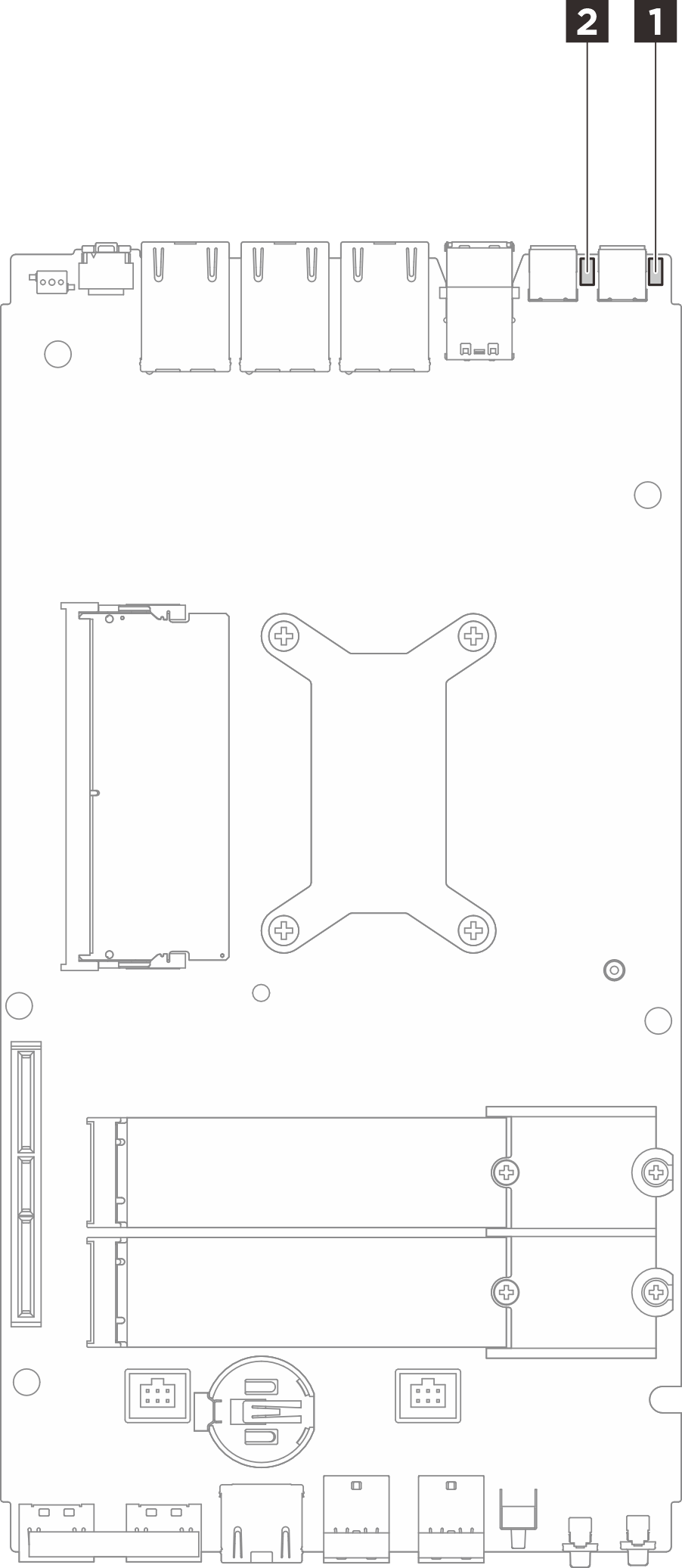

그림 2. 밑면의 시스템 보드 LED

표 1. 시스템 보드 LED 설명 및 동작
LED설명 및 동작

1 어댑터 1 상태 LED

2 어댑터 2 상태 LED

어댑터 LED의 상태는 다음과 같습니다.

  • 켜짐(녹색): 서버가 전원 어댑터에 연결되어 있으며 정상적으로 작동합니다.

  • 켜짐(노란색): 서버가 전원 어댑터에 연결되어 있지만 전원 용량이 시스템 요구 사항을 지원할 수 없으므로 전원을 켤 수 없습니다.

  • 꺼짐: 전원 어댑터가 분리되었거나 전원 문제가 발생했습니다.

3 DIMM 1 오류 LED

4 DIMM 2 오류 LED

LED 켜짐: LED가 나타내는 DIMM에서 오류가 발생했습니다.

5 M.2 슬롯 2 상태 LED

6 M.2 슬롯 3 상태 LED

14 M.2 슬롯 1 상태 LED

M.2 LED의 상태는 다음과 같습니다.

  • LED 켜짐/점멸: M.2 드라이브가 정상적으로 작동 중입니다.

  • LED 꺼짐: LED가 나타내는 M.2에서 오류가 발생했습니다.

7 팬 1 오류 LED

8 팬 2 오류 LED

LED 켜짐: LED가 나타내는 팬에서 오류가 발생했습니다.
9 시스템 오류 LED(노란색)LED 켜짐: 오류가 발생했습니다. 다음 단계를 완료하십시오.

  • 식별 LED 및 검사 로그 LED를 확인하고 지시사항을 따르십시오.

  • 오류에 대한 정보는 Lenovo XClarity Controller 이벤트 로그 및 시스템 오류 로그를 확인하십시오.

  • 필요하면 로그를 저장하고 이후에 로그를 지우십시오.

10 XCC 상태 LED
XCC 상태 LED의 상태는 다음과 같습니다.

  • 켜짐: XCC가 활성 상태입니다.

  • 꺼짐: XCC가 준비되지 않았거나 활성 상태가 아닙니다. 서버가 처음 전원 소스에 연결되면 LED는 이런 상태입니다. SSP(동기 직렬 포트)가 준비될 때까지 켜지지 않습니다.

11 XCC 하트비트 LED(녹색)이 LED는 XCC 하트비트 및 부팅 프로세스를 나타냅니다.

  • LED가 빠르게 깜박임: XCC 코드가 로딩되는 중입니다.

  • LED가 일시적으로 꺼진 후 천천히 깜박이기 시작: XCC가 완전히 작동합니다. 이제 전원 제어 버튼을 눌러 서버를 켤 수 있습니다.

12 FPGA 전원 상태 LED(녹색)
FPGA 전원 LED는 다른 FPGA 오류를 식별하는 데 도움이 됩니다.

  • LED가 빠르게 깜박임(초당 4회): FPGA 권한이 지연됩니다.

  • LED가 느리게 깜박임(초당 한 번): FPGA가 전원을 켤 준비가 되었습니다.

  • LED 켜짐: FPGA 전원이 켜져 있습니다.

13 FPGA 하트비트 LED(녹색)이 LED는 전원 켜짐 및 꺼짐 순서를 나타냅니다.

  • LED가 깜박임: 시스템이 올바르게 작동되고 있으며 특별한 조치가 필요하지 않습니다.

  • LED가 깜박이지 않음: 시스템 보드를 교체하십시오(숙련된 기술자 전용). 사용 설명서 또는 하드웨어 유지 관리 설명서의 시스템 보드 교체(숙련된 기술자 전용)를 참조하십시오.
