XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) 및 LAN 포트 LED

이 섹션에서는 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) 및 LAN 포트의 LED에 관한 정보를 제공합니다.

다음 표는 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45)의 LED가 가리키는 문제를 설명합니다.

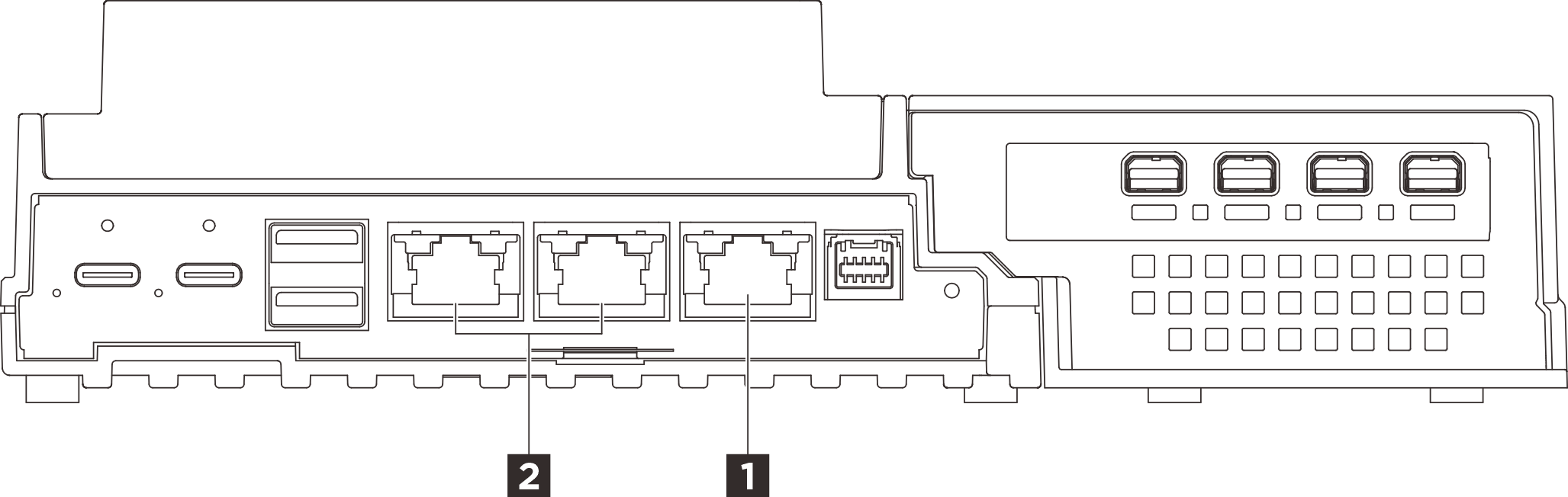

그림 1. XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) LED 및 LAN 포트 LED

1 XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) 2 1GbE RJ-45 LAN 포트 링크 및 활동 LED(LAN 1~2)

`1` XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) LED

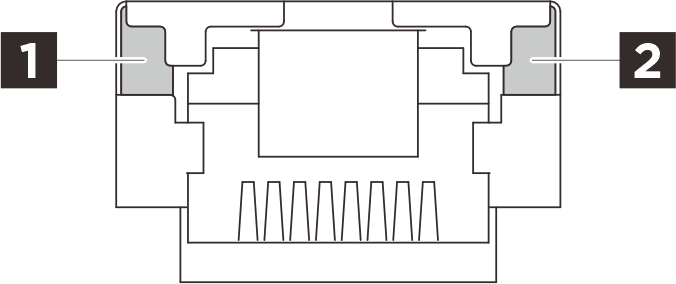

그림 2. XCC 시스템 관리 포트(10/100/1000Mbps RJ-45) LED

LED	설명
`1` 네트워크 링크 LED(녹색)	꺼짐: 네트워크 링크의 연결이 해제되어 있습니다. 켜짐: 네트워크가 연결되어 있습니다.
`2` 네트워크 활동 LED(녹색)	깜박임: 네트워크가 연결되어 활성 상태입니다.

그림 3. 1GbE RJ-45 LAN 포트 링크 및 활동 LED

LED	설명
`1` 네트워크 링크 LED(녹색)	꺼짐: 네트워크 링크의 연결이 해제되어 있습니다. 켜짐: 네트워크 링크가 10/100/1000 Mbps의 LAN 속도로 연결되어 있습니다.
`2` 네트워크 활동 LED(녹색)	깜박임: 네트워크가 연결되어 활성 상태입니다.
