XCC 系统管理端口（10/100/1000 Mbps RJ-45）和 LAN 端口 LED

本主题介绍 XCC 系统管理端口（10/100/1000 Mbps RJ-45）和 LAN 端口的 LED。

下表列出了 XCC 系统管理端口（10/100/1000 Mbps RJ-45） LED 的提示信息。

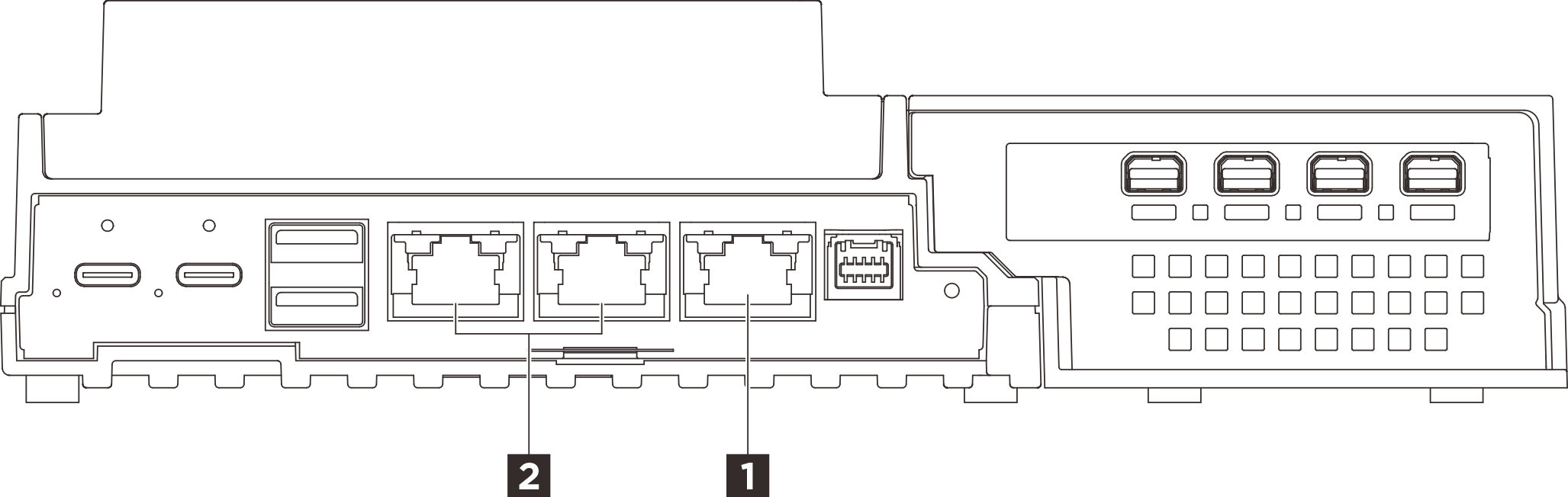

图 1. XCC 系统管理端口（10/100/1000 Mbps RJ-45） LED 和 LAN 端口 LED

1 XCC 系统管理端口（10/100/1000 Mbps RJ-45）2 1 GbE RJ-45 LAN 端口链路和活动 LED（LAN 1 到 2）

1 XCC 系统管理端口（10/100/1000 Mbps RJ-45） LED​

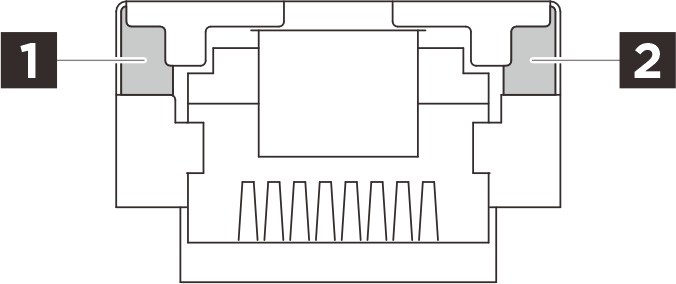

图 2. XCC 系统管理端口（10/100/1000 Mbps RJ-45） LED

LED描述
1 网络链路 LED（绿色）
  • 熄灭：网络链路已断开连接。
  • 点亮：网络已连接。
2 网络活动 LED（绿色）闪烁：网络已连接并处于活动状态。

2 1 GbE RJ-45 LAN 端口链路和活动 LED​

图 3. 1 GbE RJ-45 LAN 端口链路和活动 LED

LED描述
1 网络链路 LED（绿色）
  • 熄灭：网络链路已断开连接。
  • 点亮：网络链路已连接且 LAN 速度为 10/100/1000 Mbps。
2 网络活动 LED（绿色）闪烁：网络已连接并处于活动状态。
