Voyants du port de gestion du système XCC (10/100/1 000 Mbit/s RJ-45) et du port LAN

Cette rubrique fournit des informations sur les voyants du Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45) et des ports LAN.

Le tableau ci-après décrit les problèmes signalés par les voyants du Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45).

Figure 1. Voyant Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45) et voyants du port LAN

1 Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)2 Voyants d’activité et de liaison du port LAN 1 GbE RJ-45 (LAN 1 à 2)

1 Voyant Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)​

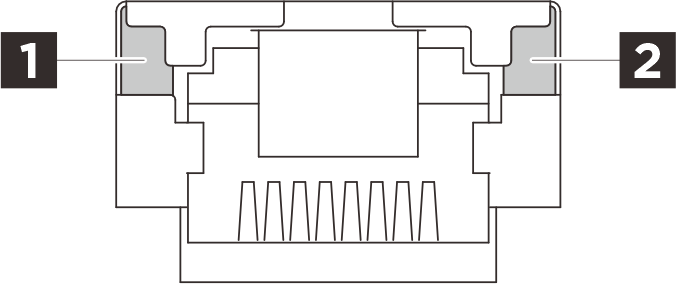

Figure 2. Voyant Port de gestion du système XCC (10/100/1000 Mbit/s RJ-45)

VoyantDescription
1 Voyant de liaison réseau (vert)
  • Éteint : La liaison réseau est déconnectée.
  • Allumé : Le réseau est connecté.
2 Voyant d’activité réseau (vert)Clignotant : le réseau est connecté et actif.

2 Voyants d’activité et de liaison du port LAN 1 GbE RJ-45​

Figure 3. Voyants d’activité et de liaison du port LAN 1 GbE RJ-45

VoyantDescription
1 Voyant de liaison réseau (vert)
  • Éteint : La liaison réseau est déconnectée.
  • Allumé : La liaison réseau est connectée avec une vitesse de réseau local de 10/100/1 000 Mbit/s.
2 Voyant d’activité réseau (vert)Clignotement : le réseau est connecté et actif.
