XCC 系統管理埠 (10/100/1000 Mbps RJ-45) 和 LAN 埠 LED

本主題提供 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)和 LAN 埠的 LED 的相關資訊。

下表說明 XCC 系統管理埠 (10/100/1000 Mbps RJ-45) LED 所表示的問題。

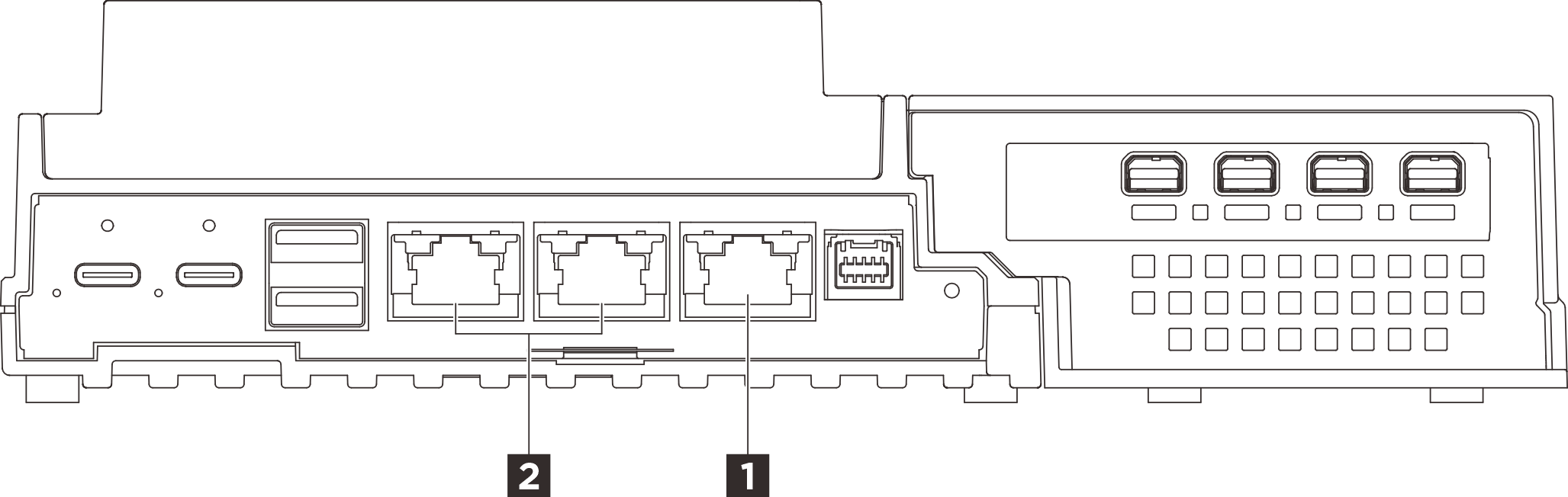

圖 1. XCC 系統管理埠 (10/100/1000 Mbps RJ-45) LED 和 LAN 埠 LED

1 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)2 1GbE RJ-45 LAN 埠鏈結和活動 LED（LAN 1 至 2）

1 XCC 系統管理埠 (10/100/1000 Mbps RJ-45) LED​

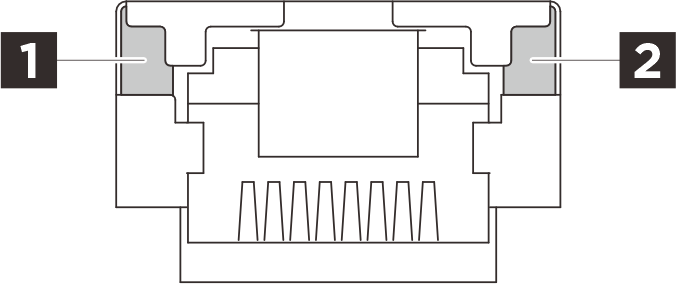

圖 2. XCC 系統管理埠 (10/100/1000 Mbps RJ-45) LED

LED說明
1 網路鏈結 LED（綠色）
  • 熄滅： 已中斷網路鏈結。
  • 亮起：網路已連接。
2 網路活動 LED（綠色）閃爍： 網路已連接並且作用中。

2 1GbE RJ-45 LAN 埠鏈結和活動 LED​

圖 3. 1GbE RJ-45 LAN 埠鏈結和活動 LED

LED說明
1 網路鏈結 LED（綠色）
  • 熄滅： 已中斷網路鏈結。
  • 亮起：網路鏈結以 10/100/1000 Mbps 的 LAN 速度連接。
2 網路活動 LED（綠色）閃爍： 網路已連接並且作用中。
