XCC システム管理ポート (10/100/1000 Mbps RJ-45) および LAN ポートの LED

このトピックでは、XCC システム管理ポート (10/100/1000 Mbps RJ-45) と LAN ポートの LED について説明します。

次の表では、XCC システム管理ポート (10/100/1000 Mbps RJ-45) 上の LED によって示される問題について説明します。

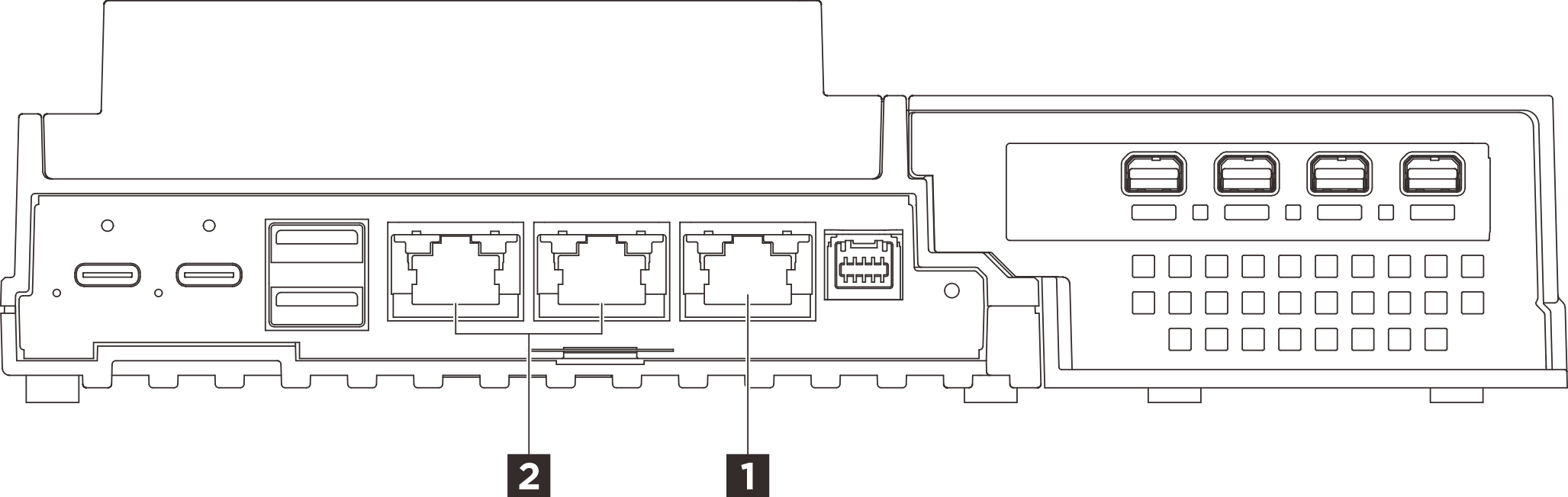

図 1. XCC システム管理ポート (10/100/1000 Mbps RJ-45) LED および LAN ポート LED

1 XCC システム管理ポート (10/100/1000 Mbps RJ-45)2 1GbE RJ-45 LAN ポートのリンク LED および活動 LED (LAN 1 ～ 2)

1 XCC システム管理ポート (10/100/1000 Mbps RJ-45) LED​

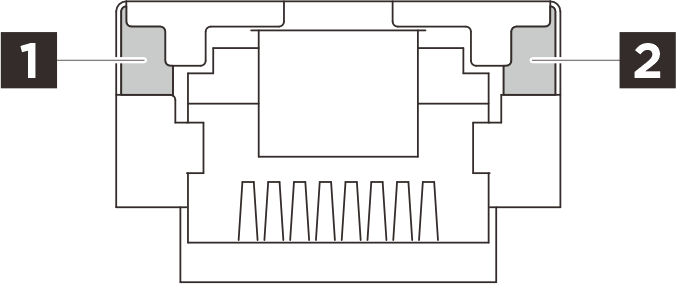

図 2. XCC システム管理ポート (10/100/1000 Mbps RJ-45) LED

LED説明
1 ネットワーク・リンク LED (緑色)
  • 消灯: ネットワーク・リンクが切断されています。
  • 点灯: ネットワークに接続されています。
2 ネットワーク活動 LED (緑色)点滅: ネットワークに接続されており、ネットワークはアクティブです。

2 1GbE RJ-45 LAN ポートのリンク LED および活動 LED​

図 3. 1GbE RJ-45 LAN ポートのリンク LED および活動 LED

LED説明
1 ネットワーク・リンク LED (緑色)
  • 消灯: ネットワーク・リンクが切断されています。
  • 点灯: ネットワーク・リンクが LAN 速度 10/100/1000 Mbps で接続されています。
2 ネットワーク活動 LED (緑色)点滅: ネットワークに接続されており、ネットワークはアクティブです。
