前面 LED

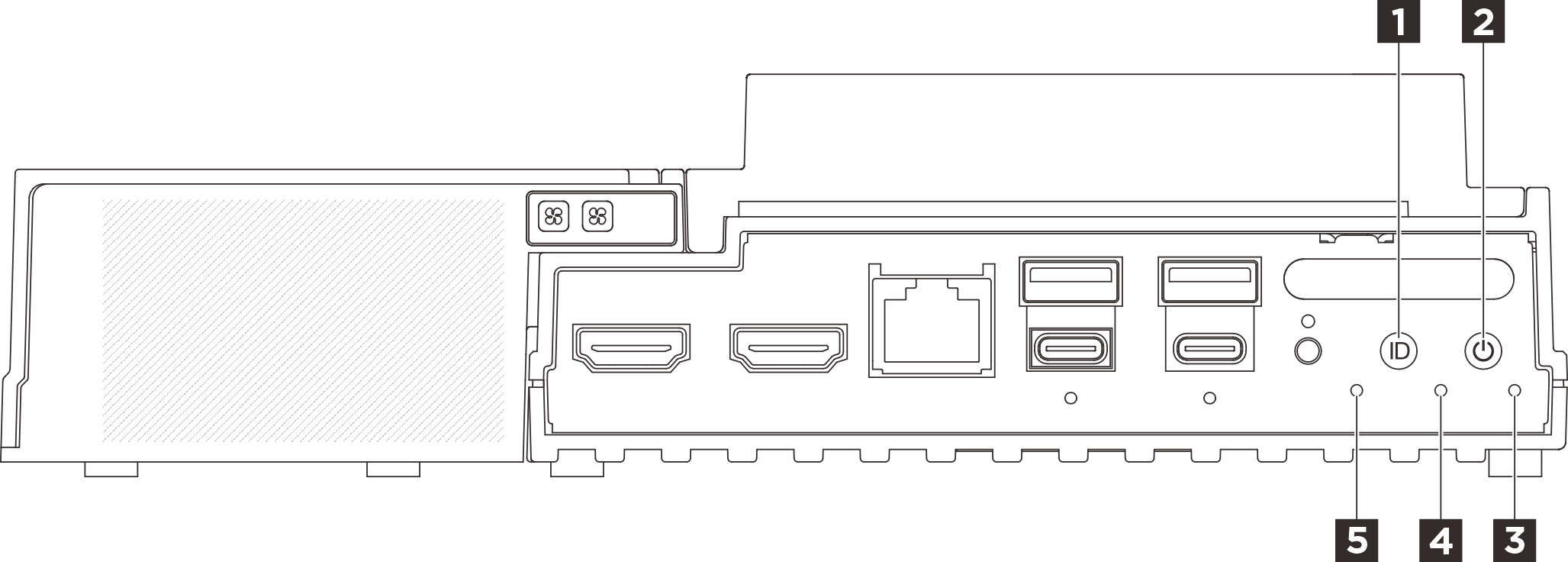

次の図は、ソリューションの前面にある LED を示したものです。LED の状況を確認することにより、多くの場合、エラーの原因を確認できます。

図 1. 前面 LED

`1` LED 付き UID ボタン (青色)

この UID ボタンと青色の UID LED を使用して、サーバーを視覚的に特定します。

UID ボタンを押すたびに、両方の UID LED の状態が変わります。LED は点灯、点滅、消灯にできます。UID ボタンを 5 秒間押し続けると、BMC をリセットできます。

BMC またはリモート管理プログラムを使用して UID LED の状態を変更し、他のサーバーの中から該当のサーバーを視覚的に見つけることもできます。

サーバーのセットアップが終了したら、電源ボタンを押してサーバーの電源をオンにします。オペレーティング・システムからサーバーをシャットダウンできない場合は、電源ボタンを数秒間押したままにしてサーバーの電源をオフにすることもできます。電源 LED の状態は次のとおりです。

ステータス	色	説明
オフ	なし	パワー・サプライが正しく取付けられていないか、または LED 自体に障害があります。
高速で点滅 (1 秒に 4 回)	緑色	サーバーの電源がオフになっていて、オンにする準備ができていません。電源ボタンは無効です。この状態は約 5 秒から 10 秒続きます。
低速で点滅 (1 秒に 1 回)	緑色	サーバーの電源がオフですが、すぐにオンにできる状態です。電源ボタンを押して、サーバーをオンにすることができます。
点灯	緑色	サーバーの電源がオンになっています。

セキュリティー LED の状態は以下を示します。

点灯: サーバーはセキュリティー機能が有効な状態で動作しています (SED が有効または侵入検出が有効)。
点滅: サーバーはシステム・ロックダウン・モードです。システムをアクティブ化またはロック解除して操作します。システムのアクティブ化またはロック解除を参照してください。
オフ: システムはアクティブ化されていますが、セキュリティー機能は有効になっていません。

システム・エラー LED は、システム・エラーがあるかどうかを判断する際に役立ちます。

ステータス	色	説明	操作
オン	黄色	サーバーでエラーが検出されました。原因には、以下のエラーが 1 つ以上含まれる場合があります。サーバーの温度が、非クリティカルな温度しきい値に達しました。サーバーの電圧が、非クリティカルな電圧しきい値に達しました。ファンが低速で稼働していることが検出されました。パワー・サプライにクリティカルなエラーがあります。	エラーの正確な原因を判別するには、イベント・ログを確認します。
オフ	なし	サーバーがオフか、サーバーがオンで正しく動作しています。	なし。

ステータス	色	説明
オン	白	UART 出力は XCCログです。
オフ (デフォルト)	なし	UART 出力は CPU ログです。
