LED frontales

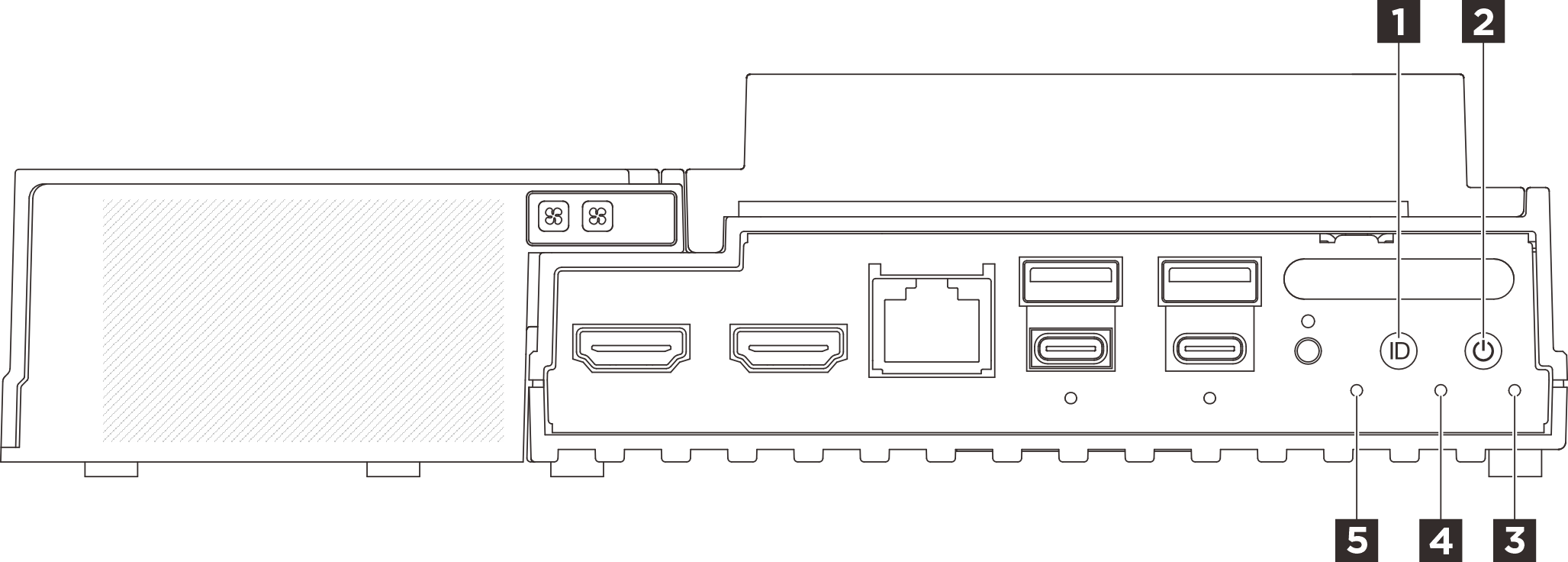

En la siguiente ilustración se muestran los LED de la parte frontal de la solución. Si visualiza el estado de los LED, normalmente podrá identificar el origen del error.
Figura 1. LED frontales


1 Botón de UID con LED (azul) | 2 Botón de inicio/apagado con LED de estado de alimentación (verde) |
3 LED de seguridad (verde) | 4 LED de error del sistema (amarillo) |
5 LED de estado de UART (blanco) |
3 LED de seguridad (verde)
Los estados de LED de seguridad son los siguientes:
- Encendido permanente: El servidor funciona con la característica de seguridad habilitada (SED habilitada o intrusión habilitada).
- Parpadeante: el servidor está en modo de bloqueo del sistema. Active o desbloquee el sistema para su operación. Consulte Activación o desbloqueo del sistema.
- Apagada: El sistema está activado, pero no hay ninguna característica de seguridad habilitada en el servidor.
4 LED de error del sistema (amarillo)
El LED de error del sistema ayuda a determinar si hay errores del sistema.
Estado | Color | Descripción | Acción |
---|---|---|---|
Encendido | Amarillo | Se ha detectado un error en el servidor. Algunas causas pueden incluir uno o más de los errores siguientes:
| Revise el registro de eventos para determinar la causa exacta del error. |
Apagado | Ninguno | El servidor está apagado o está encendido y funciona correctamente. | Ninguna. |
5 LED de estado de UART (blanco)
Estado | Color | Descripción |
---|---|---|
Encendido | Blanco | Salida de UART con registro XCC. |
Desactivado (valor predeterminado) | Ninguno | Salida UART con registro de CPU. |
