LEDs frontais

A ilustração a seguir mostra LEDs na parte frontal da solução. Ao visualizar o status dos LEDs, muitas vezes é possível identificar a origem do erro.

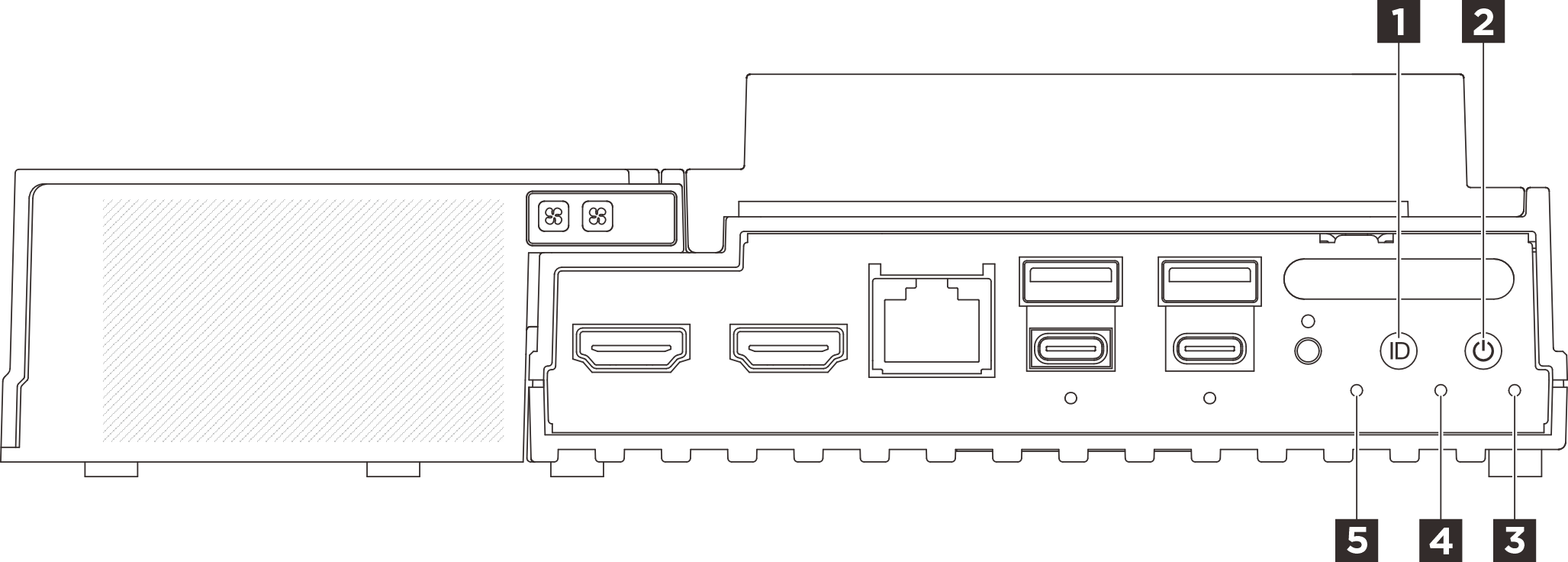

Figura 1. LEDs frontais

Tabela 1. LEDs frontais
1 Botão UID com LED (azul)2 Botão liga/desliga com LED de status de energia (verde)
3 LED de segurança (verde)4 LED de erro do sistema (amarelo)
5 LED de status UART (branco)

1 Botão UID com LED (azul)​

Use este botão UID e o LED UID azul para localizar visualmente o servidor.

Cada vez que você pressiona o botão UID, o estado de ambos os LEDs UID muda. Os LEDs podem ser alterados para acesos, piscando ou apagados. Pressione o botão UID e segure por cinco segundos. Você pode redefinir o BMC.

Também é possível usar o BMC ou um programa de gerenciamento remoto para alterar o estado dos LEDs UID com o objetivo de ajudar a localizar visualmente o servidor entre outros servidores.

2 Botão liga/desliga com LED de status de energia (verde)​

Você pode pressionar o botão de energia para ligar o servidor após concluir a configuração do servidor. Você também pode segurar o botão de energia por vários segundos para desligar o servidor se não for possível desligá-lo do sistema operacional. Os estados do LED de energia são os seguintes:

StatusCorDescrição
ApagadoNenhumaNenhuma fonte de alimentação está corretamente instalada ou o LED propriamente dito falhou.
Piscando rápido (quatro vezes por segundo):VerdeO servidor está desligado e não está pronto para ser ligado. O botão de energia está desabilitado. Isso durará aproximadamente 5 a 10 segundos.
Piscando devagar (uma vez por segundo):VerdeO servidor está desligado e está pronto para ser ligado. É possível pressionar o botão de energia para ligar o servidor.
AcesoVerdeO servidor está ligado.

3 LED de segurança (verde)​

Os estados do LED de segurança são os seguintes:
  • Luz contínua: o servidor está operando com o recurso de segurança ativado (SED ou intrusão ativada).
  • Piscando: o servidor está no Modo de bloqueio do sistema. Ative ou desbloqueie o sistema para operação. Consulte Ativar ou desbloquear o sistema.
  • Apagado: o sistema está ativado, mas nenhum recurso de segurança está ativado no servidor.

4 LED de erro do sistema (amarelo)​

O LED de erro do sistema ajuda a determinar se há erros no sistema.

StatusCorDescriçãoAção
AcesoAmarelo
Um erro foi detectado no servidor. As causas podem incluir um ou mais dos seguintes erros:

  • A temperatura do servidor atingiu o limite de temperatura não crítica.

  • A voltagem do servidor atingiu o limite de voltagem não crítica.

  • Um ventilador está funcionando em baixa velocidade.

  • A fonte de alimentação apresenta um erro crítico.

  • A fonte de alimentação não está conectada na energia.

Verifique o log de Eventos para determinar a causa exata do erro.

ApagadoNenhumaO servidor está desligado ou está ligado e funcionando corretamente.Nenhuma.

5 LED de status UART (branco)​

StatusCorDescrição
LigadoBrancoSaída UART com log XCC.
Apagado (padrão)NenhumaSaída UART com log da CPU.
