앞면 LED

다음 그림은 솔루션 앞면의 LED를 보여줍니다. LED의 상태를 보면 종종 오류 원인을 식별할 수 있습니다.

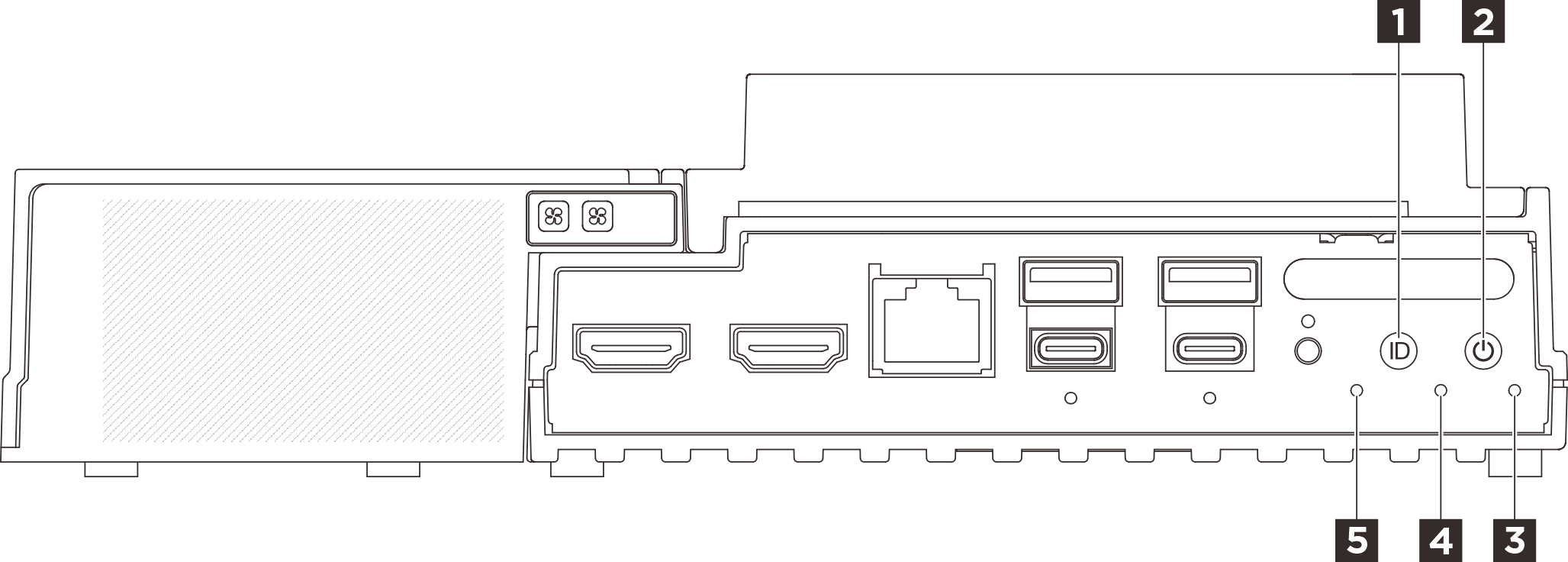

그림 1. 앞면 LED

`1` LED(파란색)가 있는 UID 버튼

이 UID 버튼과 파란색 UID LED를 사용하여 서버를 시각적으로 찾을 수 있습니다.

UID 버튼을 누를 때마다 두 UID LED의 상태가 변경됩니다. LED는 켜짐, 깜박임 또는 꺼짐으로 변경될 수 있습니다. UID 버튼을 5초 동안 누르고 있으면 BMC를 재설정할 수 있습니다.

BMC 또는 원격 관리 프로그램을 사용하여 UID LED의 상태를 변경함으로써 여러 서버 중 해당 서버를 시각적으로 찾을 수 있습니다.

서버 설정을 마치면 전원 버튼을 눌러 서버의 전원을 켤 수 있습니다. 운영 체제에서 서버를 종료할 수 없는 경우 전원 버튼을 몇 초간 눌러 서버의 전원을 끌 수도 있습니다. 시스템 전원 LED의 상태는 다음과 같습니다.

상태	색상	설명
꺼짐	없음	전원 공급 장치가 적절히 설치되지 않았거나 LED 자체에 장애가 있습니다.
빠르게 깜박임(초당 4회)	녹색	서버가 꺼졌고 켜질 준비가 되지 않았습니다. 전원 버튼이 사용 불가능합니다. 약 5~10초 동안 지속됩니다.
느리게 깜박임(초당 1회)	녹색	서버가 꺼졌고 켜질 준비가 되었습니다. 전원 버튼을 눌러 서버를 켤 수 있습니다.
켜짐	녹색	서버가 켜져 있어야 합니다.

다음은 보안 LED 상태입니다.

고정등 켜짐: 서버가 보안 기능이 사용 설정된 상태(SED 사용 또는 침입 사용)로 작동 중입니다.
깜박임: 서버가 시스템 잠금 모드 상태입니다. 작동을 위해 시스템을 활성화하거나 잠금 해제하십시오. 시스템 활성화 또는 잠금 해제를 참조하십시오.
꺼짐: 시스템이 활성화되었지만 서버에 보안 기능이 사용 설정되어 있지 않습니다.

시스템 오류 LED는 시스템 오류가 있는지 판별하는 데 유용합니다.

상태	색상	설명	조치
켜짐	노란색	서버에서 오류가 감지되었습니다. 원인에는 다음 오류 중 하나 이상이 포함될 수 있습니다. 서버의 온도가 위험하지 않은 온도 임계값에 도달했습니다. 서버 전압이 위험하지 않은 전압 임계값에 도달했습니다. 저속으로 실행 중인 팬이 감지되었습니다. 전원 공급 장치에 심각한 오류가 있습니다. 전원 공급 장치가 전원에 연결되지 않았습니다.	오류의 정확한 원인을 판별하려면 이벤트 로그를 확인하십시오.
꺼짐	없음	서버가 꺼져 있거나, 서버가 켜져 있고 올바르게 작동하고 있습니다.	없음.

상태	색상	설명
켜짐	흰색	XCC 로그가 있는 UART 출력.
꺼짐(기본값)	없음	CPU 로그가 있는 UART 출력.
