LED de la placa del sistema

Las siguientes ilustraciones muestran los diodos emisores de luz (LED) de la placa del sistema.

Figura 1. LED de la placa del sistema
Parte superiorParte inferior

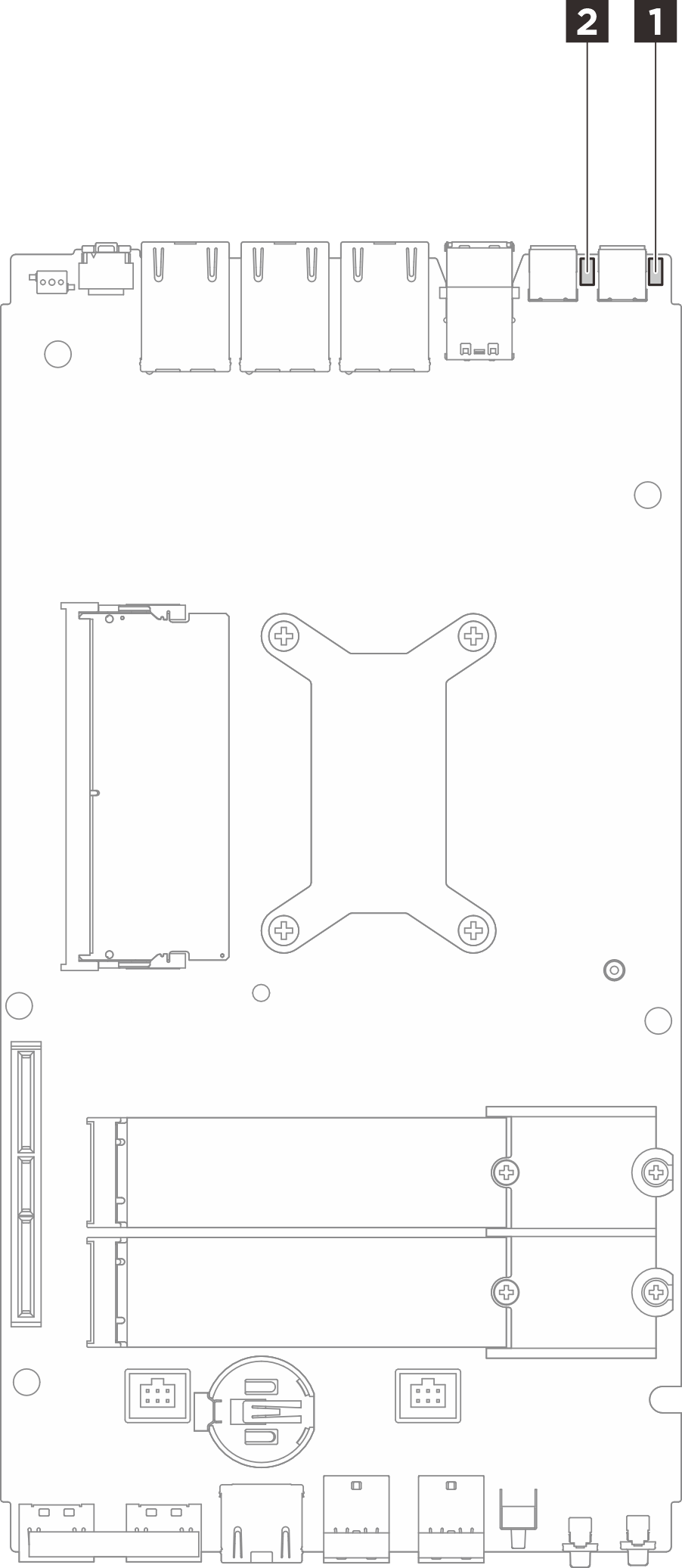

Figura 1. LED de la parte superior de la placa del sistema

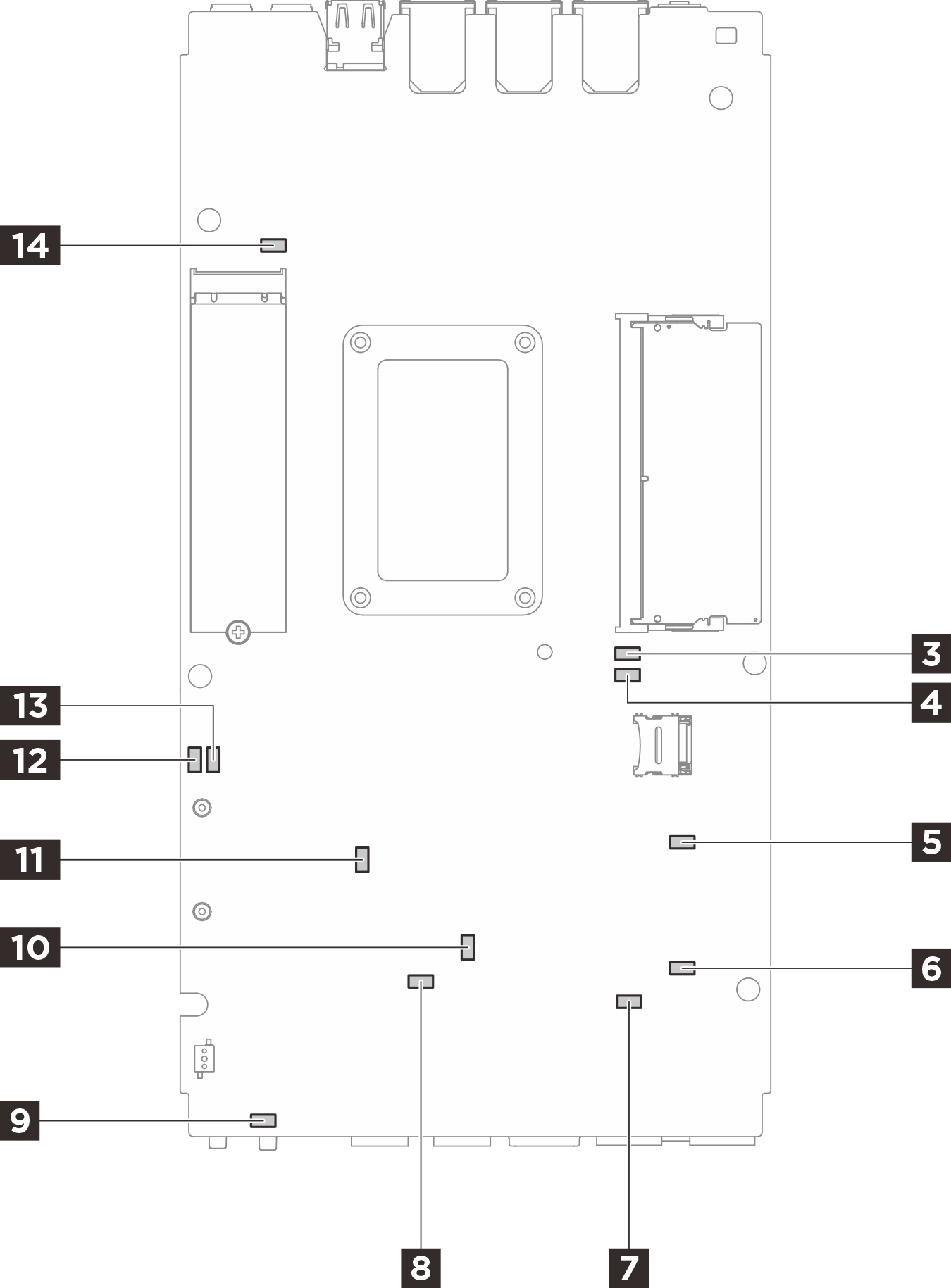

Figura 2. LED de la parte inferior de la placa del sistema

Tabla 1. Descripción y acciones de los LED de la placa del sistema
LEDDescripción y acciones

1 LED de estado de adaptador 1

2 LED de estado de adaptador 2

Los estados del LED del adaptador son los siguientes:

  • Encendido (verde): El servidor está conectado al adaptador de alimentación y funciona con normalidad.

  • Encendido (amarillo): El servidor está conectado al adaptador de alimentación, pero no se puede encender porque la capacidad de alimentación no admite los requisitos del sistema.

  • Apagado: El adaptador de alimentación está desconectado u ocurre un problema de alimentación.

3 LED de error de DIMM 1

4 LED de error de DIMM 2

LED encendido: se produjo un error en el DIMM que representa el LED.

5 LED de estado de la ranura M.2 2

6 LED de estado de la ranura M.2 3

14 LED de estado de la ranura M.2 1

Los estados del LED M.2 son los siguientes:

  • LED encendido/parpadeante: la unidad M.2 funciona con normalidad.

  • LED apagado: se produjo un error de M.2 que representa el LED.

7 LED de error del ventilador 1

8 LED de error del ventilador 2

LED encendido: se produjo un error del ventilador que representa el LED.
9 LED de error del sistema (amarillo)LED encendido: se ha producido un error. Siga los siguientes pasos:

  • Compruebe el LED de identificación y compruebe el LED de registro de verificación y siga las instrucciones.

  • Compruebe el registro de sucesos y el registro de errores del sistema de Lenovo XClarity Controller para obtener información sobre el error.

  • Guarde el registro de ser necesario y borre el registro posteriormente.

10 LED de estado de XCC
Los estados del LED de estado de XCC son los siguientes:

  • Encendido: el XCC está activo.

  • Apagado: el XCC no está preparado o no está activo. El LED se encuentra en este estado cuando el servidor se conecta por primera vez a la fuente de alimentación. No se enciende hasta que el SSP (puerto serie síncrono) está listo.

11 LED de pulsación XCC (verde)Este LED indica la pulsación y el proceso de arranque de XCC:

  • LED de parpadeo rápido: el código de XCC está en proceso de carga.

  • El LED se enciende momentáneamente y luego comienza a parpadear lentamente: el XCC está completamente operativo. Ahora puede pulsar el botón de control de encendido para encender el servidor.

12 LED de estado de alimentación de FPGA (verde)
El LED de alimentación de FPGA ayuda a identificar los distintos errores de FPGA.

  • LED de parpadeo rápido (cuatro veces por segundo): el permiso de FPGA se retrasó.

  • LED de parpadeo lento (una vez por segundo): El FPGA está listo para encenderse.

  • LED encendido: la alimentación de FPGA está encendida.

13 LED de pulsación FPGA (verde)Este LED indica las secuencias de encendido y apagado.
