システム・ボード LED

次の図は、システム・ボード上の発光ダイオード (LED) を示しています。

図 1. システム・ボード LED
上面底面

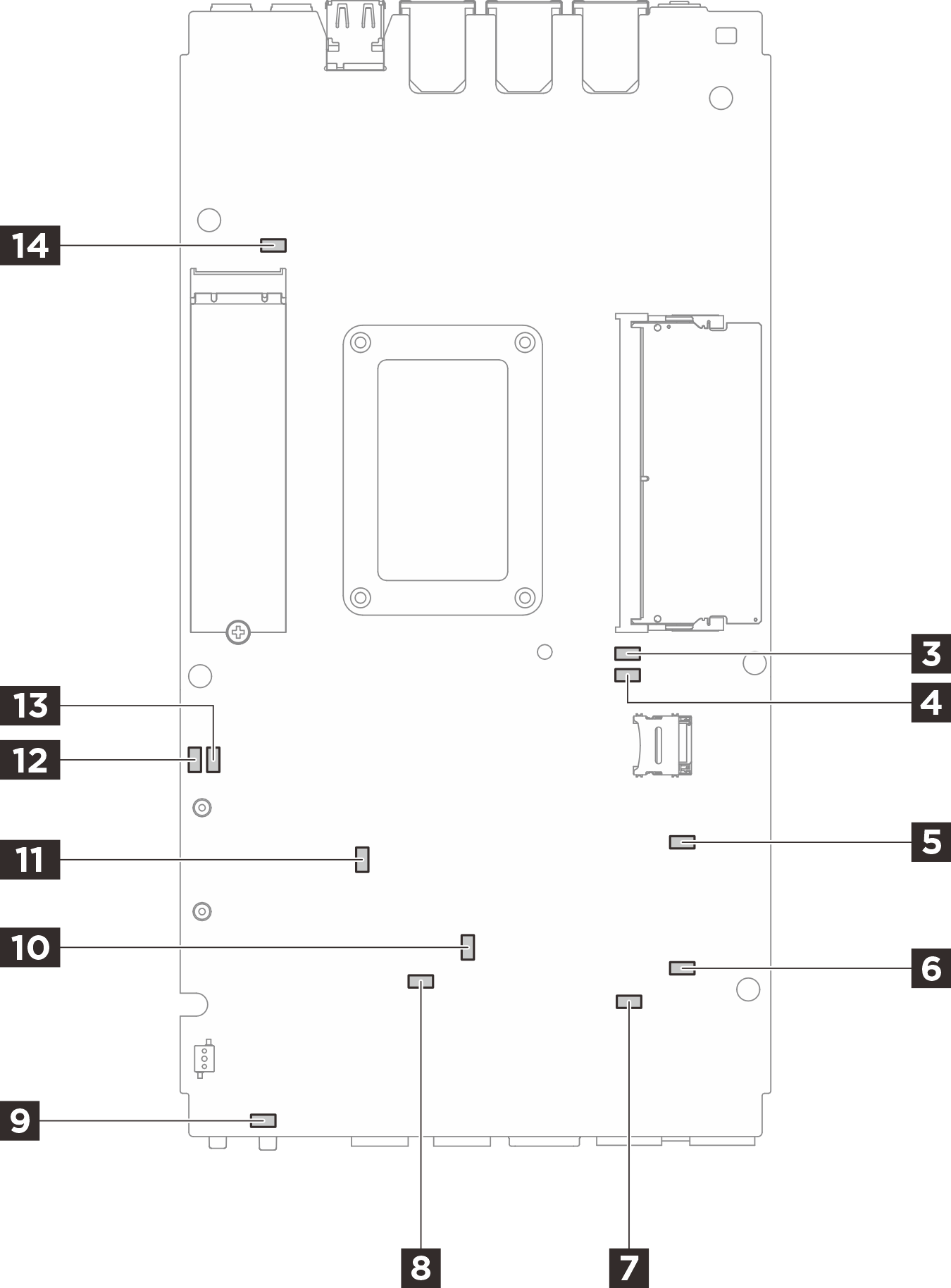

図 1. システム・ボード上面の LED

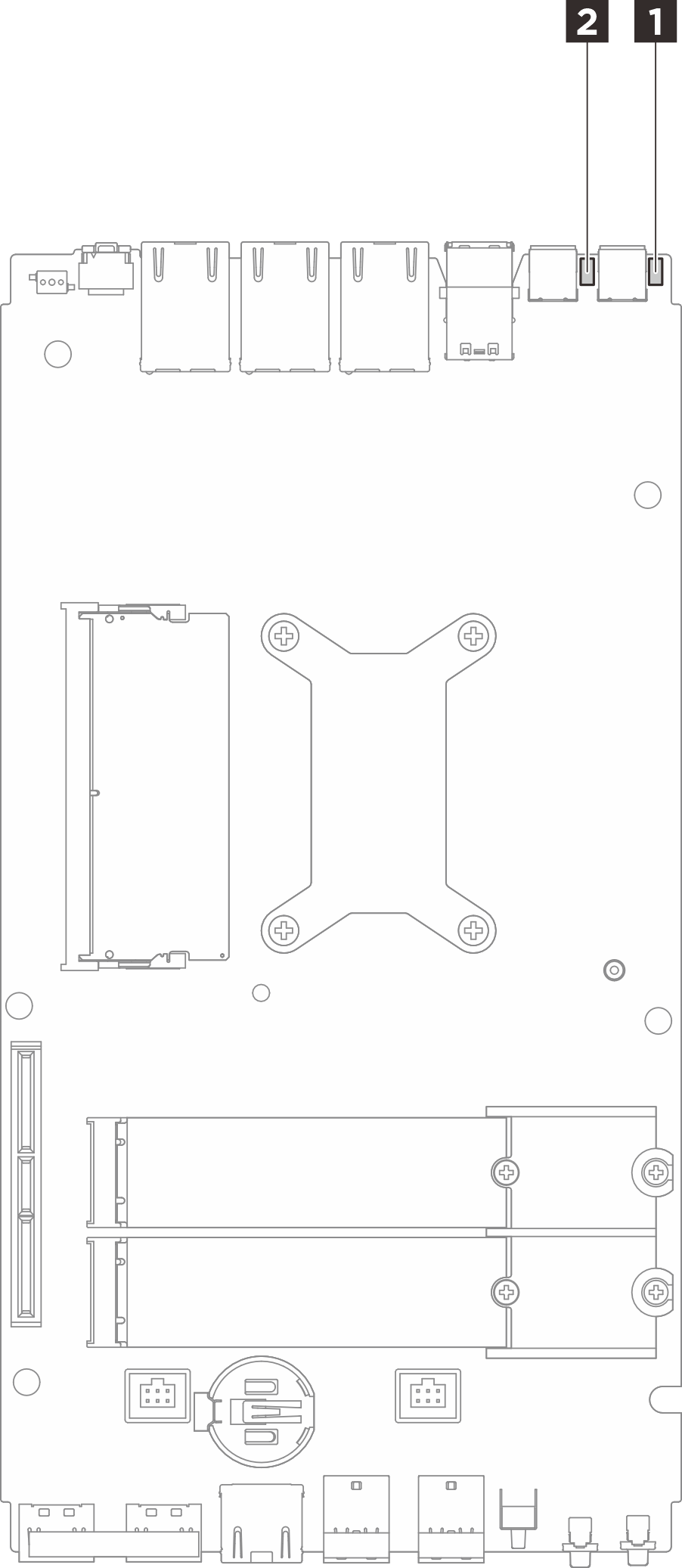

図 2. システム・ボード底面の LED

表 1. システム・ボード LED の説明と操作
LED説明と操作

1 アダプター 1 のステータス LED

2 アダプター 2 のステータス LED

アダプター LED のステータスは次のとおりです。

  • オン (緑色): サーバーは電源アダプターに接続されていて、正常に動作しています。

  • オン (黄色): サーバーは電源アダプターに接続されていますが、電源の供給能力がシステム要件を満たしていないため、電源をオンにできません。

  • オフ: 電源アダプターが取り外されているか、電源に問題が発生しています。

3 DIMM 1 エラー LED

4 DIMM 2 エラー LED

LED が点灯: LED が示す DIMM にエラーが発生しました。

5 M.2 スロット 2 のステータス LED

6 M.2 スロット 3 のステータス LED

14 M.2 スロット 1 のステータス LED

M.2 LED のステータスは次のとおりです。

  • LED が点灯/点滅: M.2 ドライブは正常に動作しています。

  • LED オフ: LED が示す M.2 ドライブにエラーが発生したか、M.2 ドライブの電源がオンになっていません。

7 ファン 1 のエラー LED

8 ファン 2 のエラー LED

LED が点灯: LED が示すファンにエラーが発生しました。
9 システム・エラー LED (黄色)LED が点灯: エラーが発生しました。次の手順を実行してください。

  • 識別 LED を確認し、ログ LED を確認して、指示に従います。

  • Lenovo XClarity Controller イベント・ログおよびシステム・エラー・ログで、このエラーに関する情報を確認してください。

  • 必要に応じてログを保存した後、そのログをクリアします。

10 XCC ステータス LED
XCC 状況 LED の状態は次のとおりです。

  • オン: XCC は動作しています。

  • オフ: XCC の準備ができていないか、動作していません。この LED は、サーバーが電源に初めて接続されたときの状態です。SSP (同期シリアル・ポート) の準備が完了するまで点灯しません。

11 XCC ハートビート LED (緑色)この LED は、XCC ハートビートとブート・プロセスを示しています。

  • LED が拘束で点滅: XCC コードがロード中です。

  • LED が一時的にオフになり、低速で点滅し始める: XCC が完全に作動可能です。この時点で、電源制御ボタンを押してサーバーを電源オンできます。

12 FPGA 電源状況 LED (緑色)
FPGA 電源 LED は、さまざまな FPGA エラーの識別に役立ちます。

  • LED が高速で (1 秒間に 4 回) 点滅: FPGA 許可が遅延しています。

  • LED がゆっくり点滅 (1 秒間に 1 回): FPGA の電源をオンにできます。

  • LED が点灯: FPGA 電源がオンです。

13 FPGA ハートビート LED (緑色)この LED は、パワーオンおよびパワーオフの順序付けを示しています。
