主板 LED

下图显示主板上的 LED。

图 1. 主板 LED
顶面底面

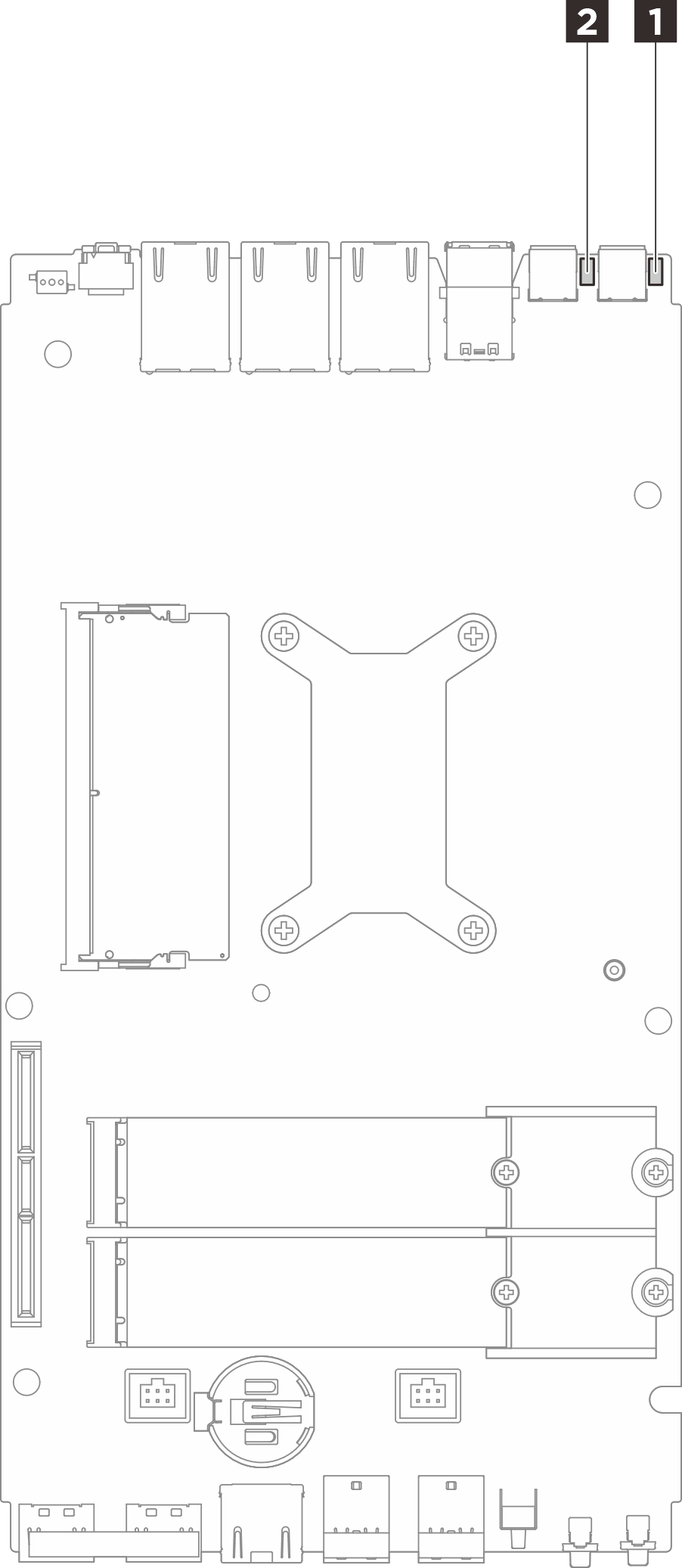

图 1. 主板正面的 LED

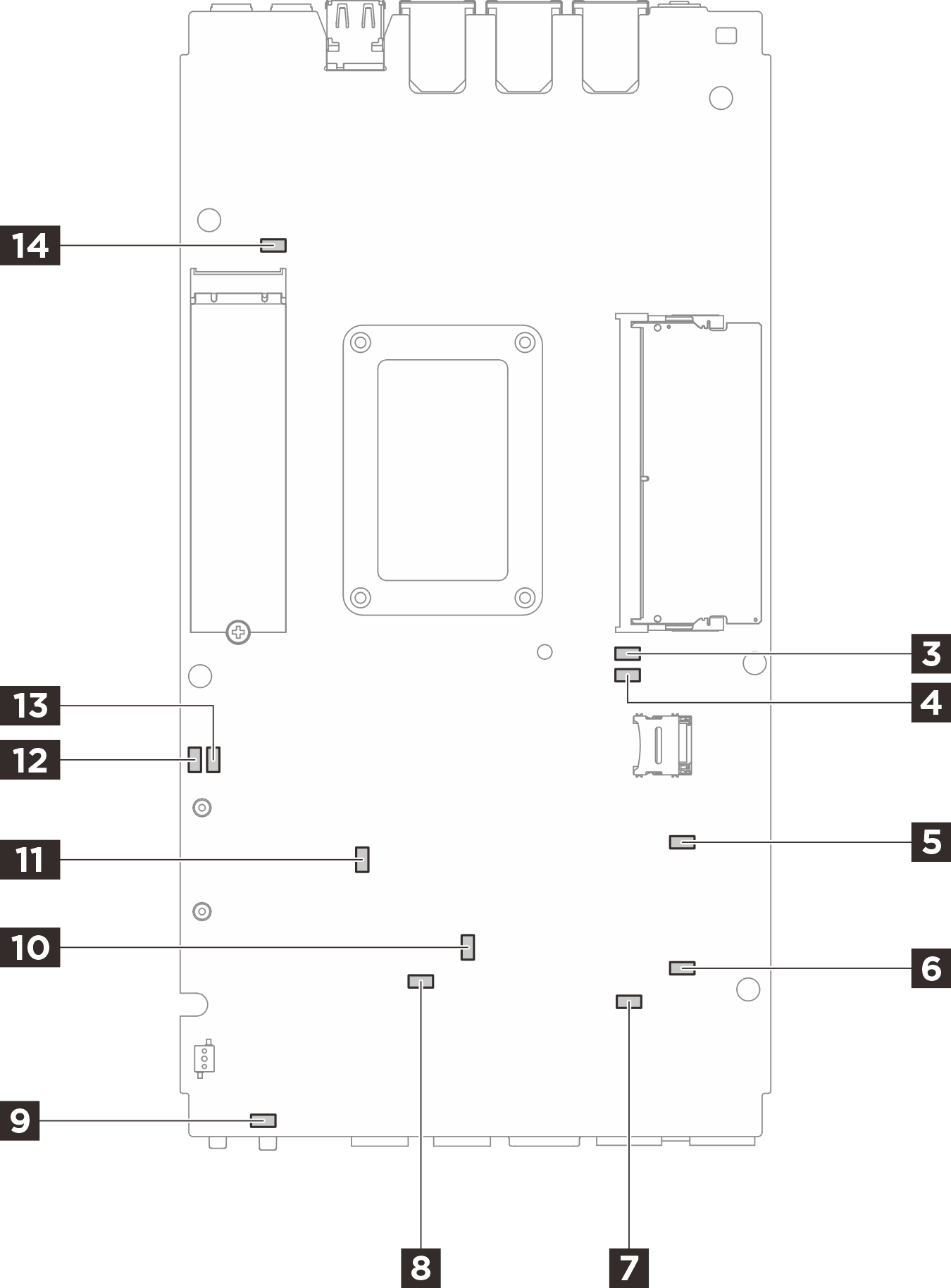

图 2. 主板背面的 LED

表 1. 主板 LED 描述和操作
LED描述和操作

1 适配器 1 状态 LED

2 适配器 2 状态 LED

适配器 LED 的状态如下：

  • 点亮（绿色）：服务器已连接到电源适配器并正常运行。

  • 点亮（黄色）：服务器已连接到电源适配器，但因供电能力无法满足系统要求，无法启动。

  • 熄灭：电源适配器未连接或发生了电源问题。

3 DIMM 1 错误 LED

4 DIMM 2 错误 LED

LED 点亮：LED 所代表的 DIMM 发生了错误。

5 M.2 插槽 2 状态 LED

6 M.2 插槽 3 状态 LED

14 M.2 插槽 1 状态 LED

M.2 LED 的状态如下：

  • LED 点亮/闪烁：M.2 硬盘运行正常。

  • LED 熄灭：LED 所代表的 M.2 发生了错误。

7 风扇 1 错误 LED

8 风扇 2 错误 LED

LED 点亮：LED 所代表的风扇发生了错误。
9 系统错误 LED（黄色）LED 点亮：发生了错误。完成以下步骤：

  • 检查标识 LED，检查日志 LED，然后按说明进行操作。

  • 检查 Lenovo XClarity Controller 事件日志和系统错误日志，以了解有关此错误的信息。

  • 保存日志（如有必要），然后清除日志。

10 XCC 状态 LED
XCC 状态 LED 的状态如下所示：

  • 点亮：XCC 处于活动状态。

  • 熄灭：XCC 未就绪或未处于活动状态。当服务器首次连接到电源时，该 LED 即处于此状态。在 SSP（同步串口）准备就绪之前，该 LED 不会点亮。

11 XCC 脉动信号 LED（绿色）此 LED 指示 XCC 脉动信号和引导过程：

  • LED 快速闪烁：正在加载 XCC 代码。

  • LED 短暂熄灭，然后开始缓慢闪烁：XCC 完全正常运行。现在，您可以按电源控制按钮以打开服务器电源。

12 FPGA 电源状态 LED（绿色）
FPGA 电源 LED 可以帮助您识别不同的 FPGA 错误。

  • LED 快速闪烁（每秒四次）：FPGA 权限延迟。

  • LED 缓慢闪烁（每秒一次）：FPGA 已准备好打开电源。

  • LED 点亮：FPGA 电源已打开。

13 FPGA 脉动信号 LED（绿色）此 LED 指示开机和关机序列。
