Voyants de la carte mère

Les illustrations suivantes présentent les voyants lumineux (LED) de la carte mère.

Figure 1. Voyants de la carte mère
Côté supérieurCôté inférieur

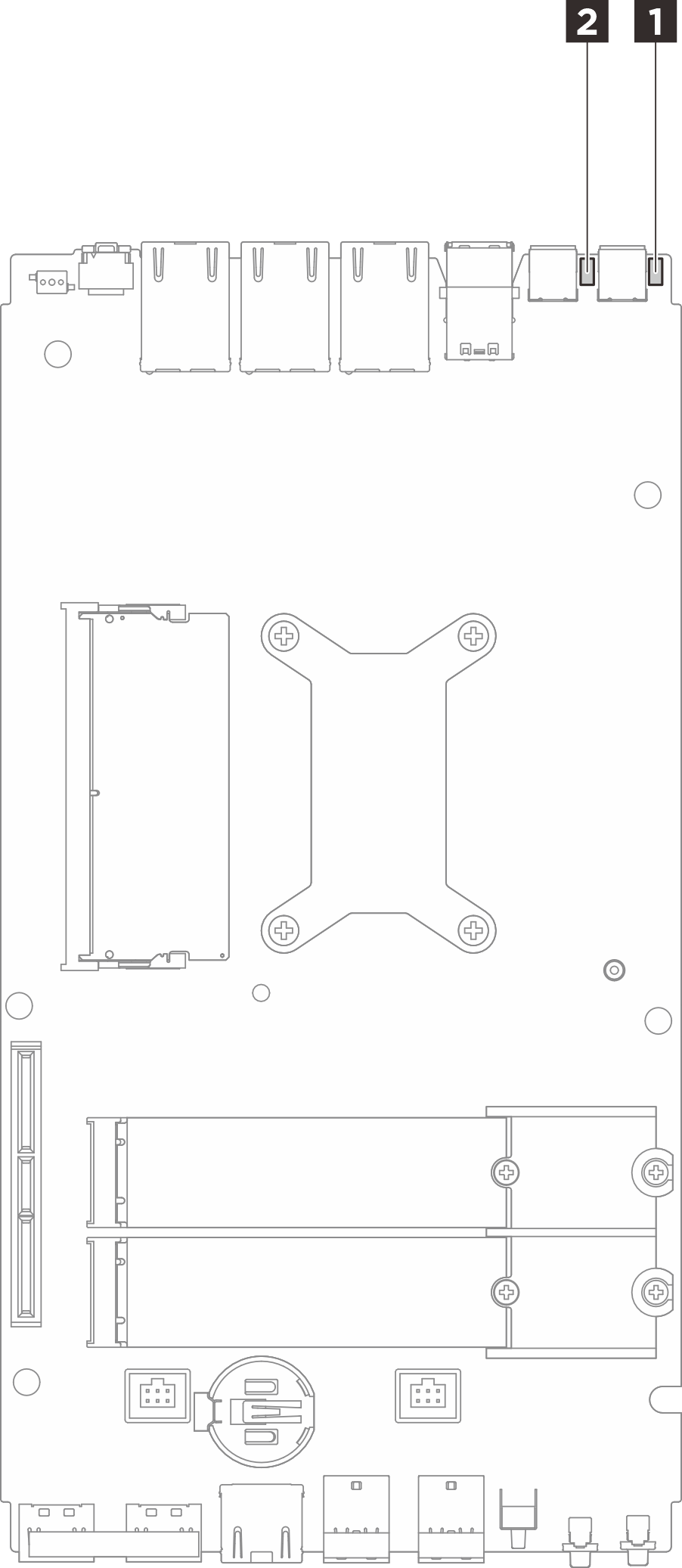

Figure 1. Voyants de la carte mère sur la face supérieure

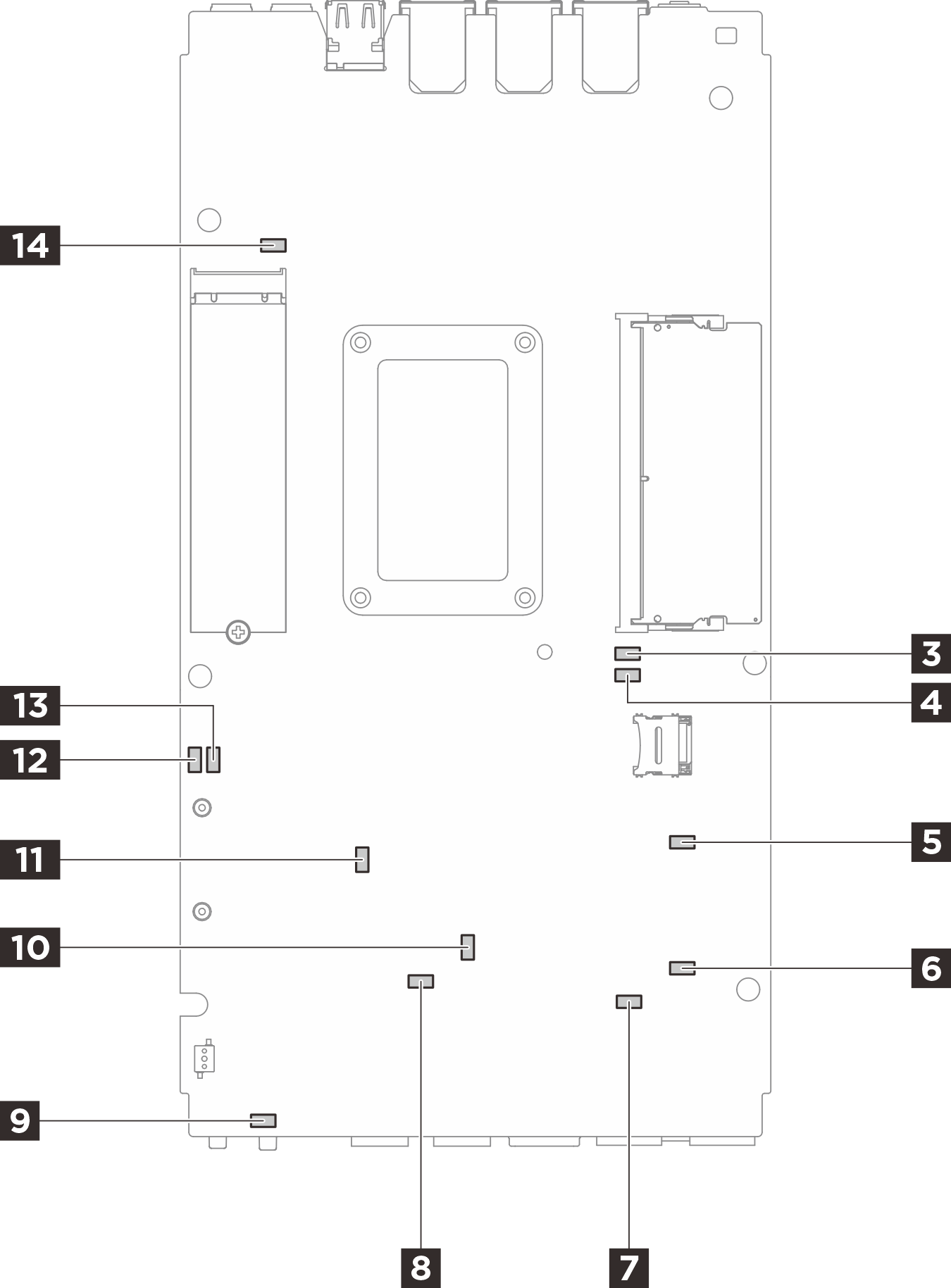

Figure 2. Voyants de la carte mère sur la face inférieure

Tableau 1. Description et actions des voyants de la carte mère
VoyantDescription et actions

1 Voyant d’état de l’adaptateur 1

2 Voyant d’état de l’adaptateur 2

Les états du voyant de l’adaptateur sont les suivants :

  • Allumé (vert) : Le serveur est connecté à l’adaptateur d’alimentation et fonctionne normalement.

  • Allumé (jaune) : Le serveur est connecté à l’adaptateur d’alimentation, mais ne peut pas être mis sous tension car la capacité d’alimentation ne peut pas prendre en charge les exigences du système.

  • Éteint : Le boîtier d’alimentation est débranché ou un problème d’alimentation se produit.

3 Voyant d’erreur DIMM 1

4 Voyant d’erreur DIMM 2

Voyant allumé : une erreur s’est produite sur la barrette DIMM correspondant au voyant.

5 Voyant d’état de l’emplacement 2 M.2

6 Voyant d’état de l’emplacement 3 M.2

14 Voyant d’état de l’emplacement 1 M.2

Les états du voyant M.2 sont les suivants :

  • Voyant allumé/clignotant : L’unité M.2 fonctionne normalement.

  • Voyant éteint : une erreur s’est produite à l’emplacement M.2 correspondant au voyant.

7 Voyant d’erreur du ventilateur 1

8 Voyant d’erreur du ventilateur 2

Voyant allumé : une erreur s’est produite sur le ventilateur correspondant au voyant.
9 Voyant d’erreur système (jaune)Voyant allumé : une erreur s’est produite. Procédez comme suit :

  • Vérifiez le voyant d’identification et le voyant de vérification du journal, puis suivez les instructions.

  • Consultez le journal des événements de Lenovo XClarity Controller et le journal des erreurs système pour obtenir plus d’informations sur l’erreur.

  • Si nécessaire, enregistrez et effacez le journal.

10 Voyant d’état XCC
Les états du voyant d’état XCC sont les suivants :

  • Allumé : le XCC est actif.

  • Éteint : le XCC n’est pas prêt ou n’est pas actif. Le voyant affiche cet état lorsque le serveur est connecté à la source d’alimentation pour la première fois. Il ne s’allume pas tant que le SSP (port série synchrone) n’est pas prêt.

11 Voyant de présence XCC (vert)Ce voyant indique la présence et le processus de démarrage de XCC.

  • Voyant clignotant rapidement : le code XCC est en cours de chargement.

  • Voyant s’éteignant quelques instants, puis se mettant à clignoter lentement : le XCC est entièrement opérationnel. Vous pouvez désormais appuyer sur le bouton de commande d’alimentation pour mettre le serveur sous tension.

12 Voyant d’état d’alimentation FPGA (vert)
Le voyant d’alimentation FPGA permet d’identifier les différentes erreurs FPGA.

  • Voyant clignotant rapidement (quatre fois par seconde) : l’autorisation FPGA est différée.

  • Voyant clignotant lentement (une fois par seconde) : le FPGA est prêt à la mise sous tension.

  • Voyant allumé : le FPGA est mis sous tension.

13 Voyant de présence FPGA (vert)Ce voyant indique la séquence de mise sous tension et hors tension.
