Voyants du kit d’extension de l’adaptateur Ethernet

L’illustration ci-après présente les voyants du kit d’extension de l’adaptateur Ethernet. En observant l’état des voyants, vous pourrez identifier la source de l’erreur dans la plupart des cas.

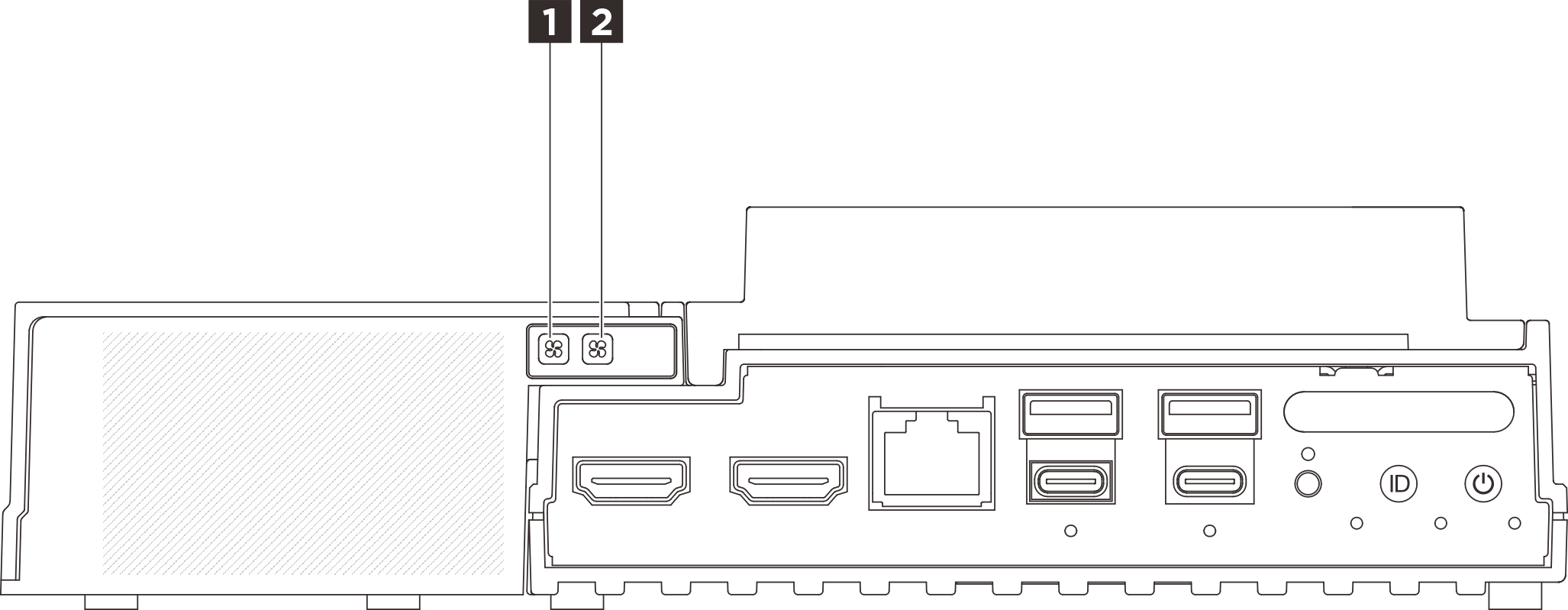

Figure 1. Voyants du kit d’extension de l’adaptateur Ethernet

Tableau 1. Voyants du kit d’extension de l’adaptateur Ethernet
1 Voyant d’erreur du ventilateur 52 Voyant d’erreur du ventilateur 6

1 2 Voyants d’erreur du ventilateur​

Lorsqu’un voyant d’erreur de ventilateur du kit d’extension de l’adaptateur Ethernet est allumé, cela signifie que le ventilateur correspondant fonctionne lentement ou est défaillant.

ÉtatCouleurDescriptionAction
AlluméOrangeLe ventilateur est défaillant.Procédez comme suit si le voyant d’erreur du ventilateur est allumé :

  1. Remplacez le ventilateur défectueux par un nouveau. Ensuite, assurez-vous du bon fonctionnement du nouveau ventilateur. Voir Remplacement du module de ventilateur du kit d’extension.

  2. Si le nouveau ventilateur ne fonctionne pas correctement, remplacez la carte mezzanine PCIe par une nouvelle carte. Voir Remplacement d’une carte mezzanine PCIe (technicien qualifié uniquement).

ÉteintAucuneLe ventilateur fonctionne normalement.
