イーサネット・アダプター拡張キットの LED

次の図は、イーサネット・アダプター拡張キットの LED を示しています。LED の状況を確認することにより、多くの場合、エラーの原因を確認できます。

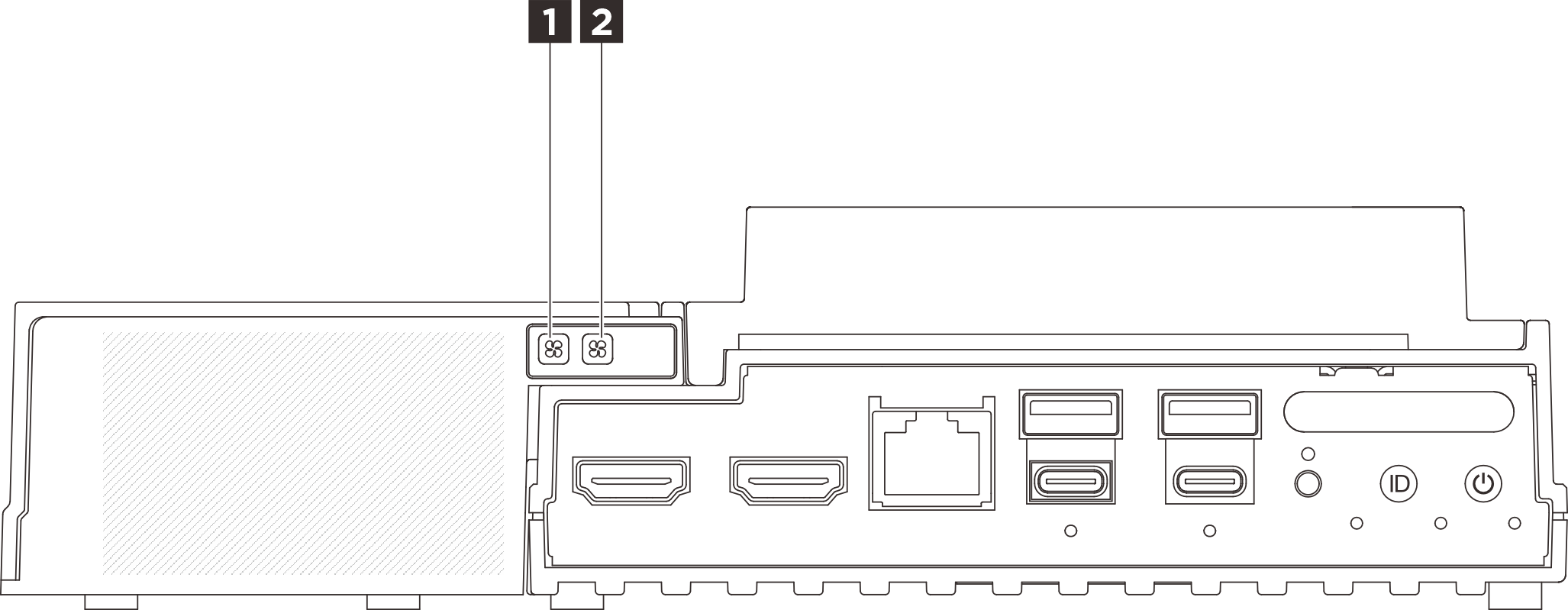

図 1. イーサネット・アダプター拡張キットの LED

表 1. イーサネット・アダプター拡張キットの LED
1 ファン 5 のエラー LED2 ファン 6 のエラー LED

1 2 ファン・エラー LED​

イーサネット・アダプター拡張キットのファン・エラー LED が点灯している場合、対応するファンが低速で作動しているか、障害が発生していることを示しています。

ステータス色説明操作
オンオレンジ色ファンに障害が発生しました。ファン・エラー LED が点灯している場合は、以下を行います。

  1. 障害が発生したファンを新規のファンと交換し、新規のファンが正常に動作するかどうかを確認します。拡張キット・ファン・モジュールの交換を参照してください。

  2. それでも新しいファンが正常に動作しない場合は、PCIe ライザー・カードを別のものに交換します。PCIe ライザー・カードの交換 (トレーニングを受けた技術員のみ)を参照してください。

オフなしファンは正常に動作しています。
