Anzeigen auf der Systemplatine

In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt.

Abbildung 1. Anzeigen auf der Systemplatine
OberseiteUnterseite

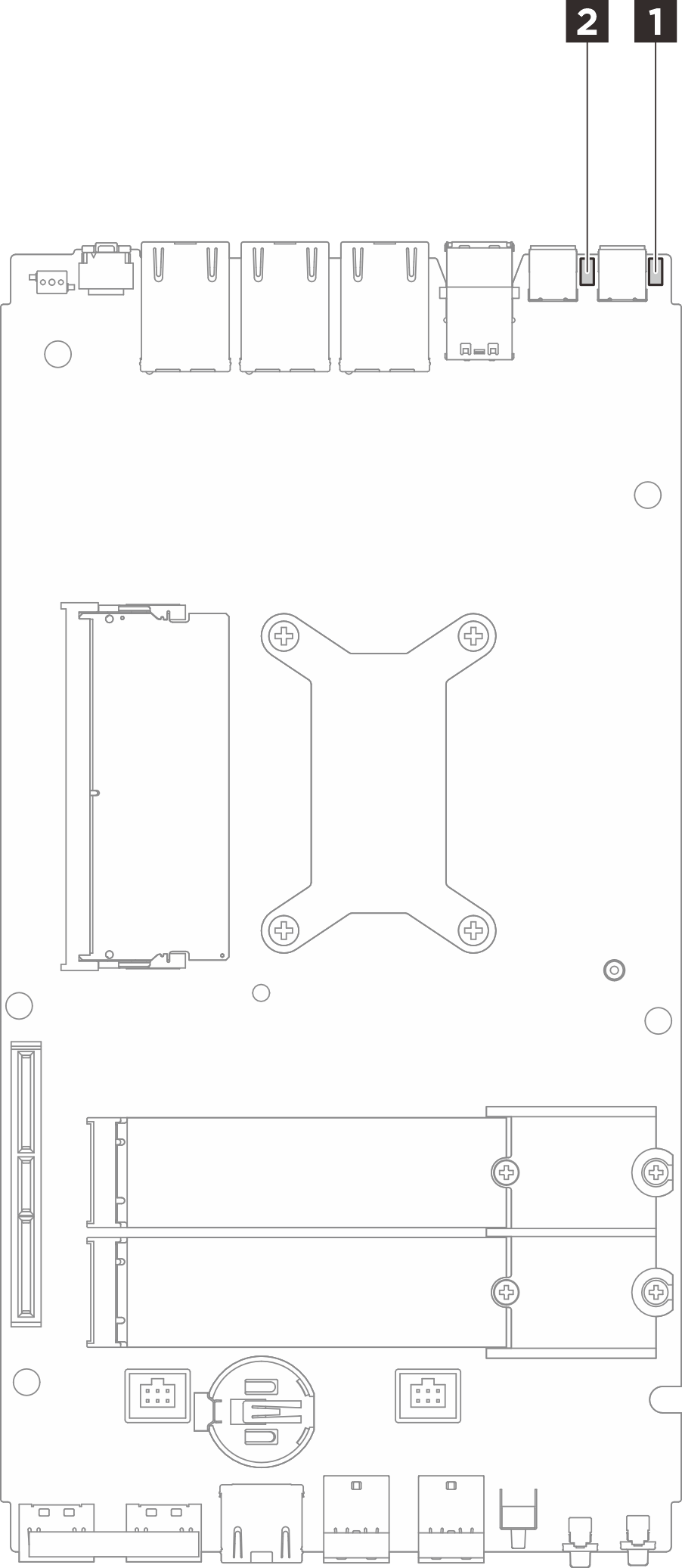

Abbildung 1. Anzeigen an der Systemplatine auf der Oberseite

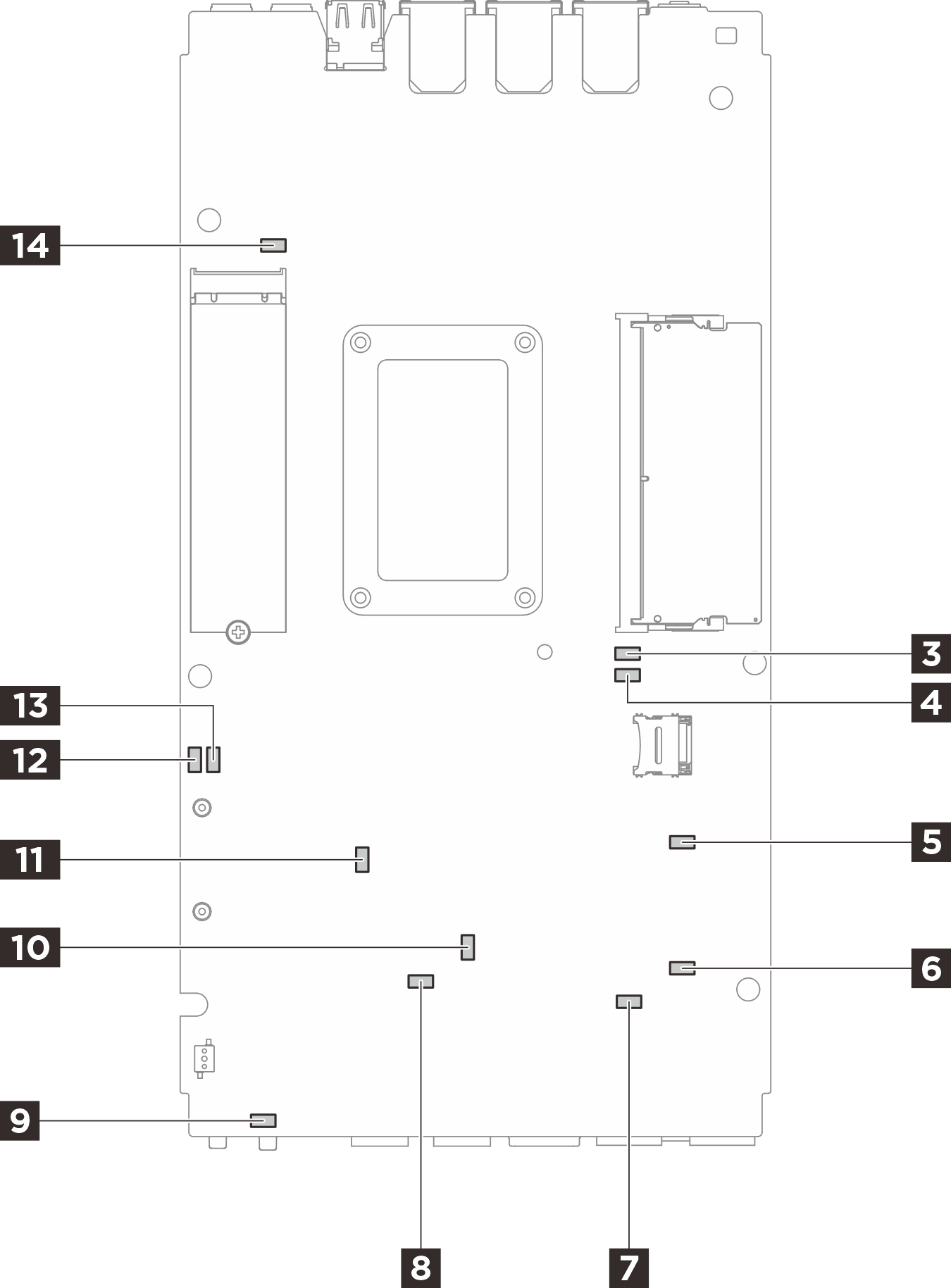

Abbildung 2. Anzeigen an der Systemplatine auf der Unterseite

Tabelle 1. Beschreibung und Maßnahmen für die Systemplatinenanzeigen
AnzeigeBeschreibung und Maßnahmen

1 Statusanzeige für Adapter 1

2 Statusanzeige für Adapter 2

Die Adapteranzeige kann folgenden Status aufweisen:

  • Ein (grün): Der Server ist an das Netzteil angeschlossen und funktioniert ordnungsgemäß.

  • Ein (gelb): Der Server ist an das Netzteil angeschlossen, kann aber nicht eingeschaltet werden, da die Leistungsfähigkeit der Stromversorgung nicht der Systemanforderung entspricht.

  • Aus: Das Netzteil ist getrennt oder es ist ein Problem mit der Stromversorgung aufgetreten.

3 Fehleranzeige für DIMM 1

4 Fehleranzeige für DIMM 2

Anzeige an: Es ist ein Fehler bei dem DIMM aufgetreten, für das die Anzeige steht.

5 Statusanzeige für M.2-Steckplatz 2

6 Statusanzeige für M.2-Steckplatz 3

14 Statusanzeige für M.2-Steckplatz 1

Die M.2-Anzeige kann folgenden Status aufweisen:

  • Anzeige ein/blinkt: M.2-Laufwerk funktioniert ordnungsgemäß.

  • Anzeige aus: Es ist ein Fehler bei dem M.2 aufgetreten, für den die Anzeige steht.

7 Fehleranzeige für Lüfter 1

8 Fehleranzeige für Lüfter 2

Anzeige an: Es ist ein Fehler bei dem Lüfter aufgetreten, für den die Anzeige steht.
9 Systemfehleranzeige (gelb)Anzeige leuchtet auf: Ein Fehler ist aufgetreten. Gehen Sie wie folgt vor:

  • Überprüfen Sie die ID-Anzeige sowie die Prüfprotokollanzeige und folgen Sie den Anweisungen.

  • Überprüfen Sie das Lenovo XClarity Controller-Ereignisprotokoll und das Systemfehlerprotokoll, um Informationen zum Fehler zu erhalten.

  • Speichern Sie ggf. das Protokoll und löschen Sie anschließend den Inhalt.

10 XCC-Statusanzeige
Die XCC-Statusanzeige kann den folgenden Status aufweisen:

  • Ein: XCC ist in Betrieb.

  • Aus: XCC ist nicht bereit oder nicht in Betrieb. Die Anzeige ist in diesem Zustand, wenn der Server zum ersten Mal mit der Stromquelle verbunden wird. Sie wird erst eingeschaltet, wenn der SSP (synchron-serieller Anschluss) bereit ist.

11 XCC-Überwachungssignalanzeige (grün)Diese Anzeige zeigt das XCC-Überwachungssignal und den Bootprozess an:

  • Anzeige blinkt schnell: XCC-Code wird geladen.

  • Anzeige geht kurzzeitig aus und blinkt dann langsam: XCC ist vollständig betriebsbereit. Sie können nun den Netzschalter drücken, um den Server einzuschalten.

12 FPGA-Betriebsanzeige (grün)
Die FPGA-Betriebsanzeige hilft Ihnen dabei, unterschiedliche FPGA-Fehler zu identifizieren.

  • Anzeige blinkt schnell (viermal pro Sekunde): Die FPGA-Berechtigung ist verzögert.

  • Anzeige blinkt langsam (einmal pro Sekunde): Der FPGA ist bereit zum Einschalten.

  • Anzeige leuchtet auf: Die FPGA-Stromversorgung ist eingeschaltet.

13 FPGA-Überwachungssignalanzeige (grün)Diese Anzeige zeigt die Einschalt- und Ausschaltreihenfolge an.
