卸下 M.2 開機配接卡和硬碟

請參閱本主題以瞭解如何卸下 M.2 開機配接卡和硬碟。

關於此作業

小心
  • 仔細檢閱安裝準則,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置,並拔下電源線和所有外部纜線(請參閱關閉伺服器電源)。

  • 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。

程序

視配置而定,M.2 開機配接卡和背板看起來可能與本節中的圖例略有不同。
  1. 為此作業做準備。
    1. 如果適用,請卸下安全擋板(請參閱卸下安全擋板)。

    2. 卸下上蓋(請參閱卸下上蓋)。

    3. 卸下空氣擋板(請參閱卸下空氣擋板)。

  2. 鬆開緊固螺絲,將 M.2 開機配接卡稍向前推使其脫離主機板。然後,抬起 M.2 開機配接卡。
    圖 1. 卸下 M.2 開機配接卡

  3. 從背板卸下 M.2 硬碟。
    圖 2. 卸下 M.2 硬碟


    • 捏住固定夾。
    • 輕輕向左推動固定夾以鬆開 M.2 硬碟。
    • 旋轉 M.2 硬碟的背面,使其脫離背板。
    • 卸下 M.2 硬碟。
  4. 如有需要,請卸下 M.2 背板。
    1. 拔掉 M.2 纜線。

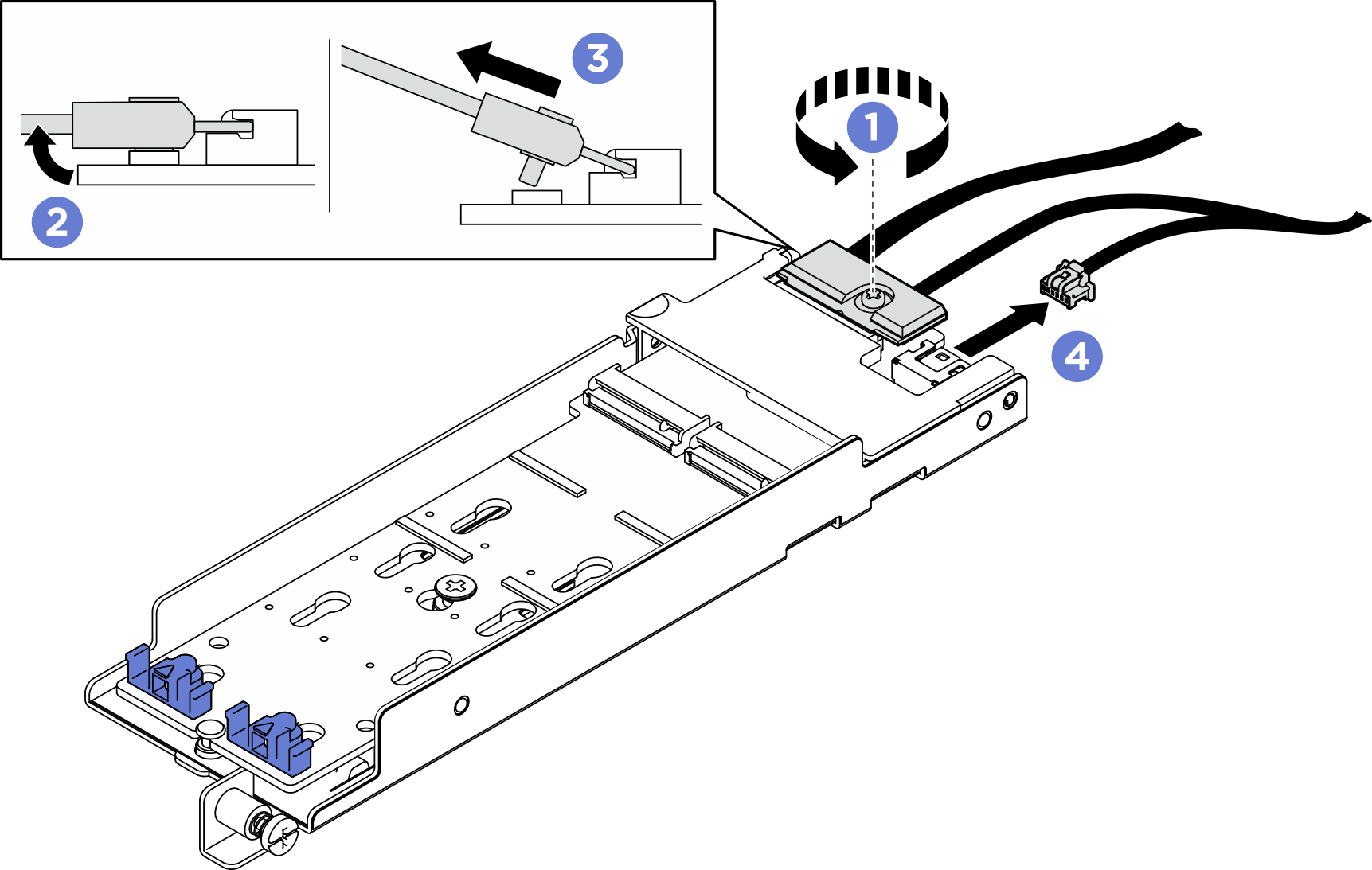

      SATA/NVMe 2 機槽背板
      圖 3. 拔掉 M.2 纜線

      • 鬆開信號線上的螺絲。
      • 傾斜接頭。
      • 卸下接頭。
      • 移除電源線。

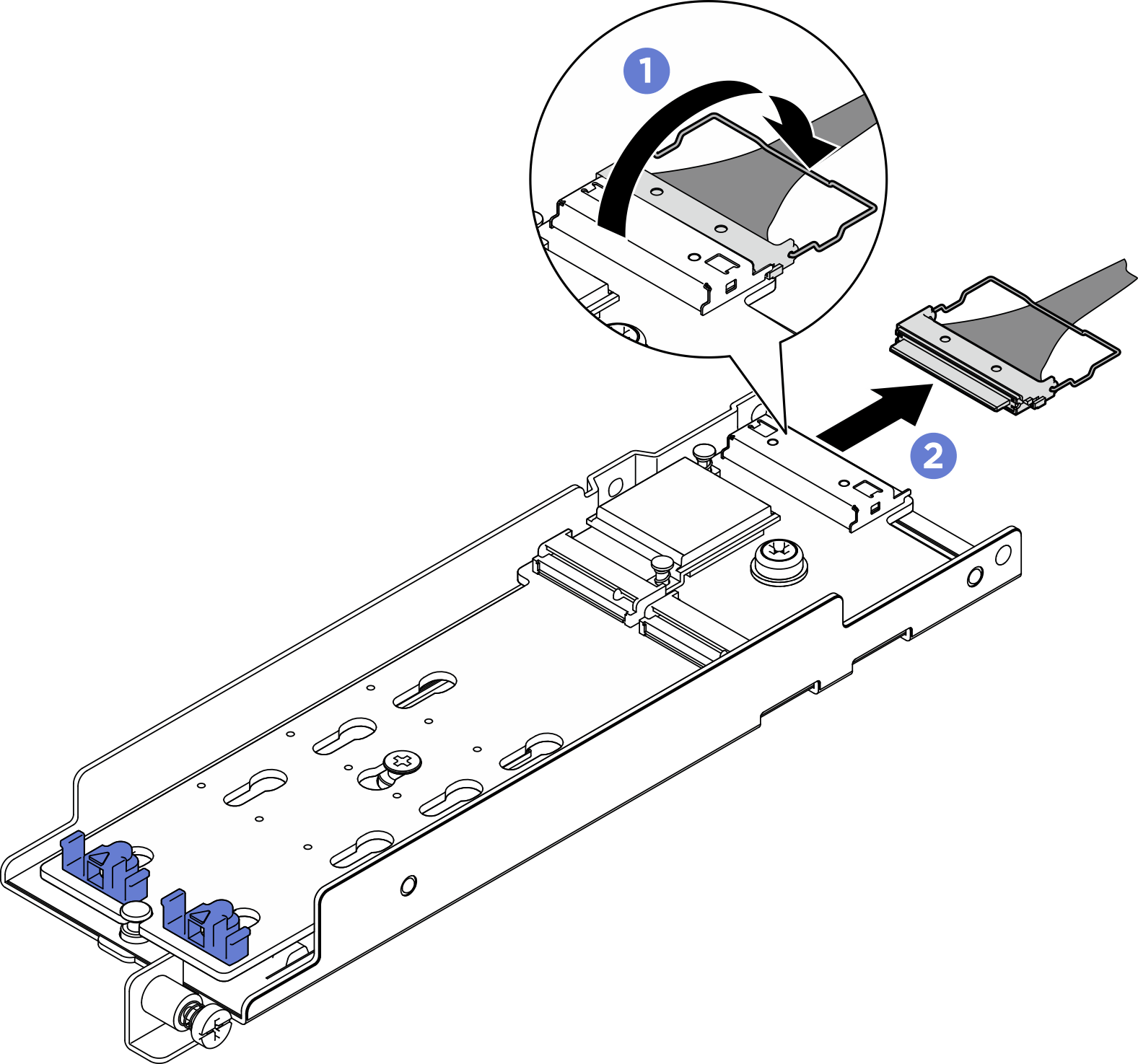

      B540i-2i SATA/NVMe 背板
      圖 4. 拔掉 M.2 纜線

      • 從接頭解開纜線上的導線環。
      • 從 M.2 背板拔下纜線。

完成此作業後

  • 安裝 M.2 硬碟的替換裝置(請參閱安裝 M.2 硬碟和開機配接卡)。
  • 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
