安裝 M.2 硬碟和開機配接卡

請參閱本主題以瞭解如何安裝 M.2 硬碟和開機配接卡。

關於此作業

ThinkEdge SE450 支援不同類型的 M.2 背板。視配置而定,可以安裝下列其中一種 M.2 背板:
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit(SATA/NVMe 2 機槽背板)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter(B540i-2i SATA/NVMe 背板)

如果要安裝 B540i-2i SATA/NVMe 背板,請務必在安裝背板之前卸下配接卡蓋板。

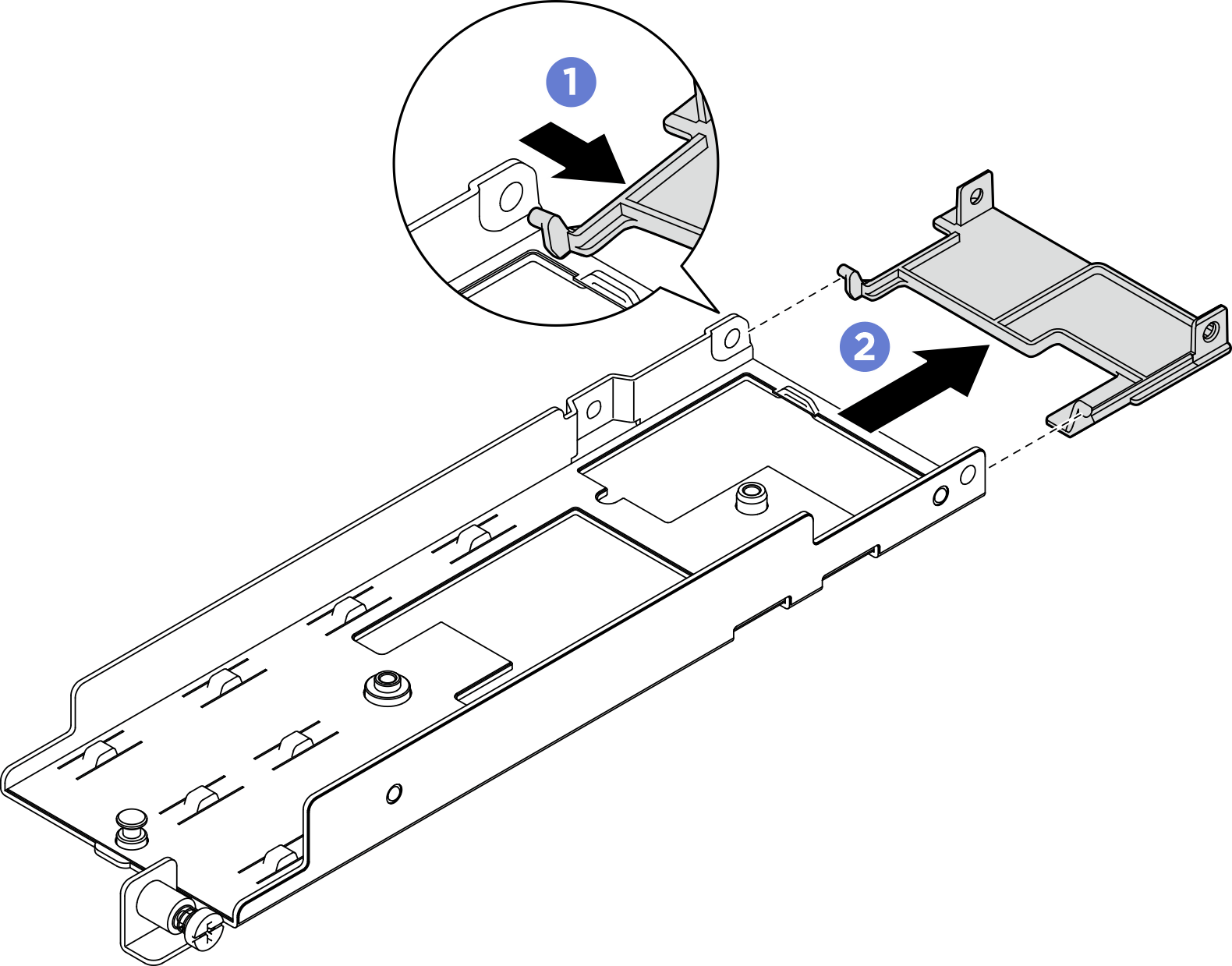

圖 1. 卸下配接卡蓋板

  • 如圖所示,按壓配接卡蓋板的一側,使其與配接卡分離。
  • 從配接卡卸下蓋板。

程序

視配置而定,M.2 開機配接卡和背板看起來可能與本節中的圖例略有不同。
  1. 如有需要,請將更換背板安裝到配接卡。
    1. 安裝背板。

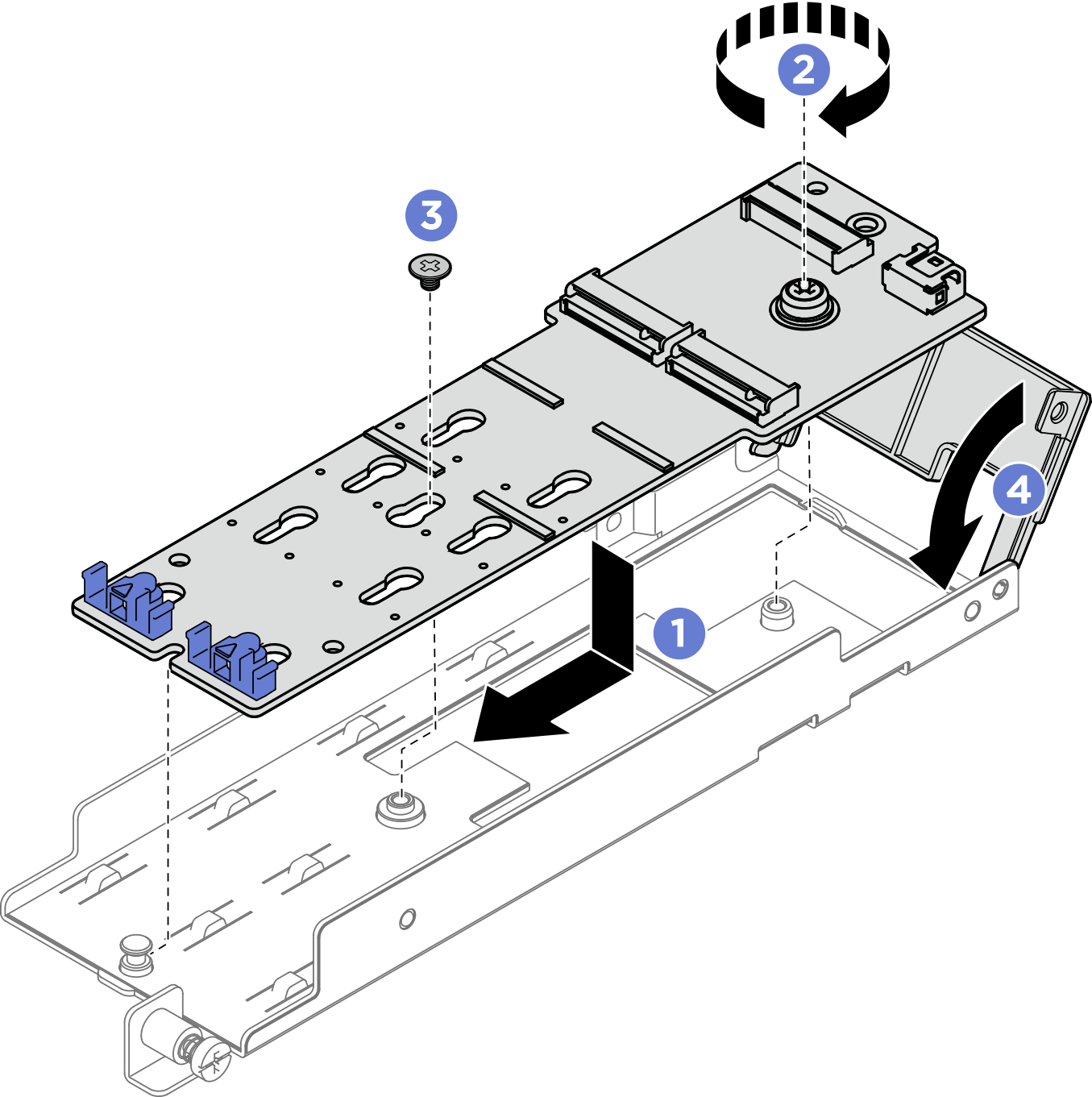

      圖 2. 安裝 M.2 背板

      • 將背板與配接卡的插槽對齊。
      • 鎖緊 M.2 背板上的緊固螺絲。
      • 使用螺絲固定 M.2 背板。
      • 如果適用,請合上配接卡蓋板。
    2. 將 M.2 纜線連接到背板。
      SATA/NVMe 2 機槽背板

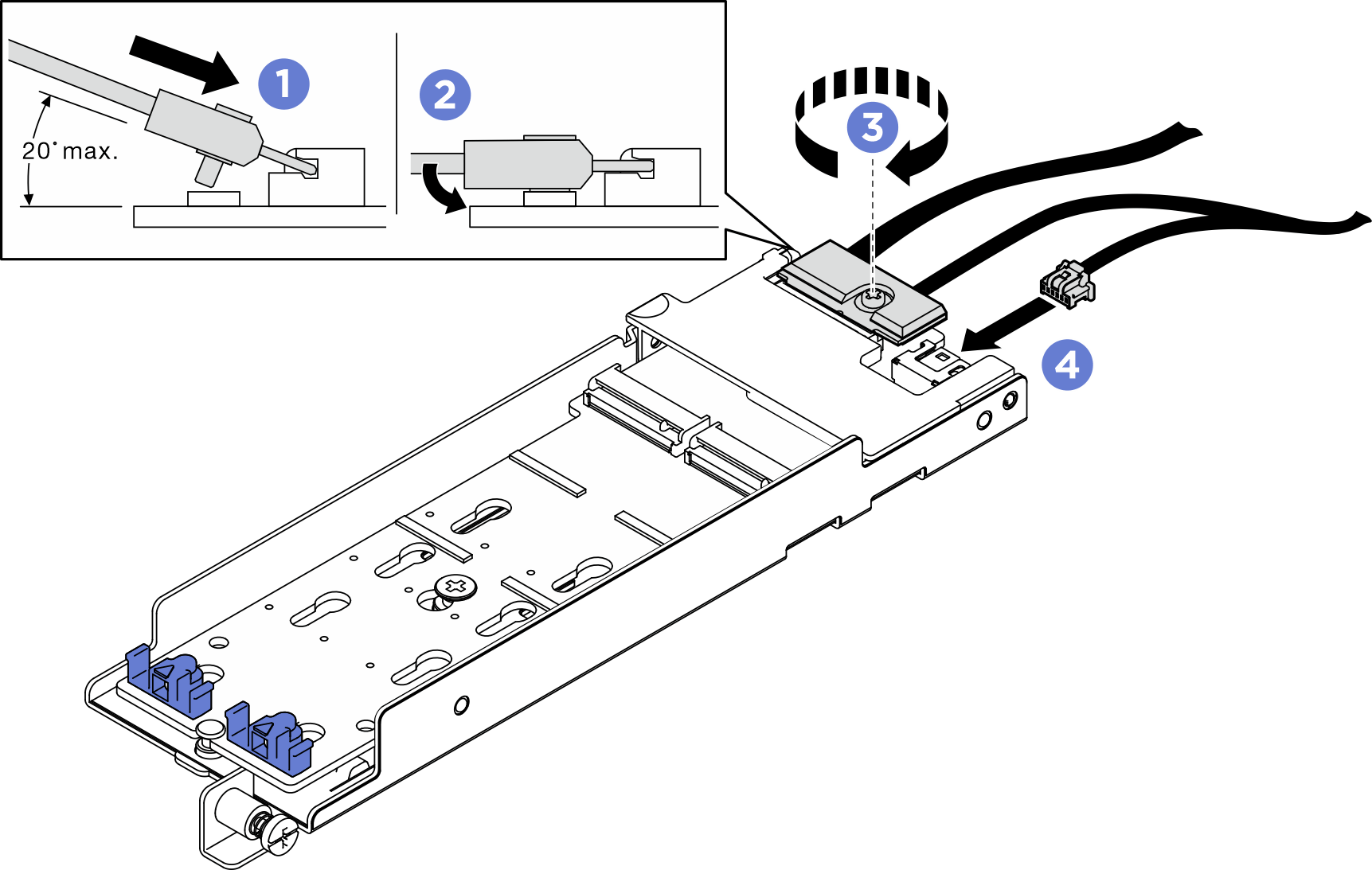

      圖 3. 連接 M.2 纜線

      • 將接頭傾斜至少 20 度,然後插入,直到其底面接觸到斜面。
      • 將接頭向下壓平。
      • 鎖緊信號線上的螺絲
      • 連接電源線。
      B540i-2i SATA/NVMe 背板

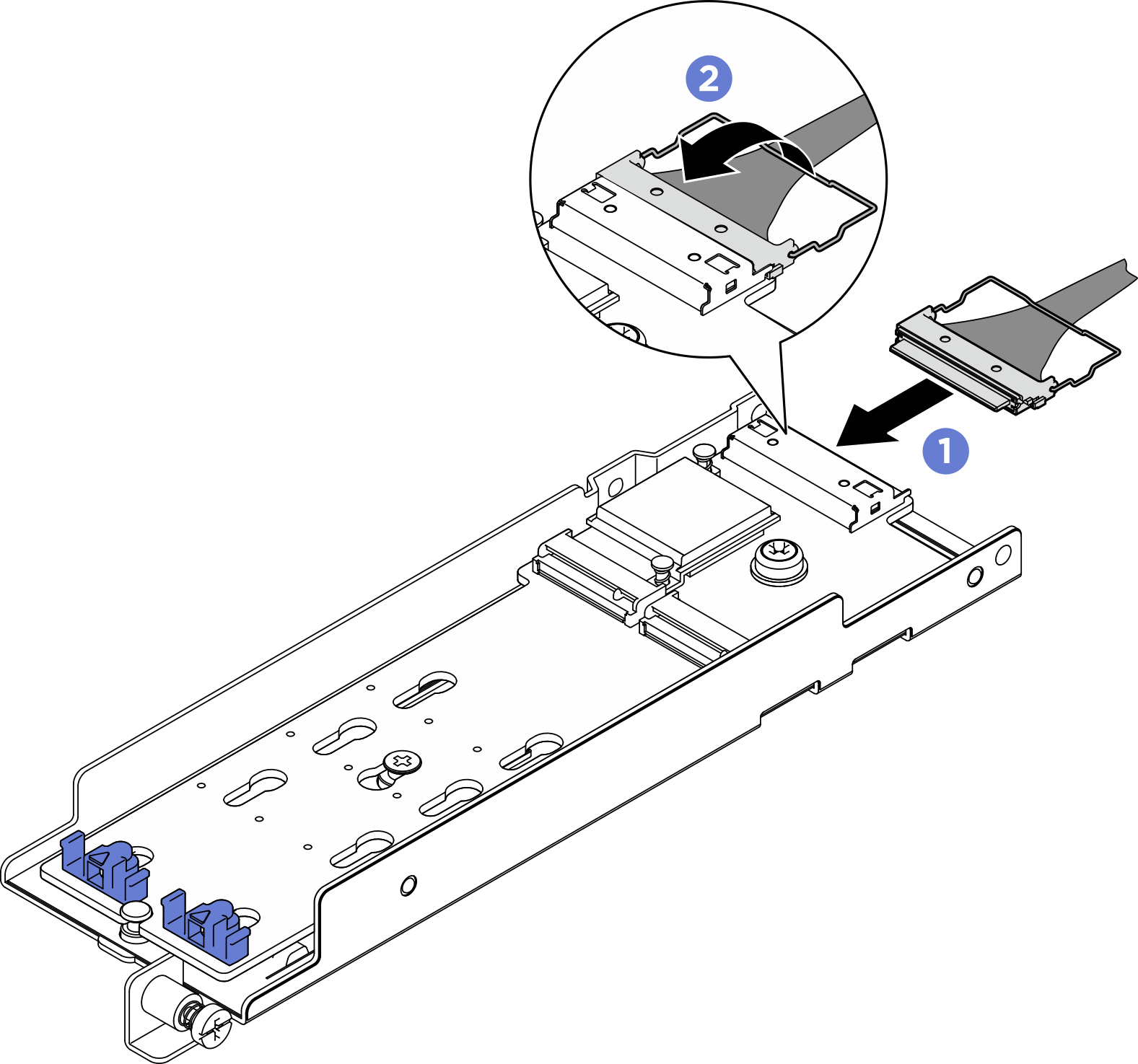

      圖 4. 連接 M.2 纜線

      • 將纜線連接到 M.2 背板。
      • 將纜線上的導線環固定到接頭上。
  2. 將 M.2 硬碟安裝到背板上。
    圖 5. 安裝 M.2 硬碟

    • 將 M.2 硬碟與接頭對齊。
    • 將 M.2 硬碟的其他端旋轉向背板。
    • 將固定夾向前滑動,以將硬碟固定至背板。
  3. 如圖所示,將纜線放在導向插腳和兩個纜線夾之間。將配接卡和電源供應器機盒上的兩個三角形的尖端對齊,放下托架。然後,將配接卡稍向後滑動,將緊固螺絲鎖緊以固定配接卡。
    • 如果配接卡沒有配接卡蓋板,請務必不要讓背板接觸附近的元件。接觸附近的元件可能會造成背板損壞。

    • 為了騰出空間進行正確的安裝,在安裝配接卡之前,請確保用兩個纜線夾夾住纜線,如圖所示。

    圖 6. 安裝 M.2 開機配接卡

完成此作業後

  1. 繼續完成零件更換(請參閱完成零件更換)。

  2. 部署作業系統(請參閱部署作業系統)。

觀看 YouTube 上的程序
