Instalar as unidades M.2 e o adaptador de inicialização

Consulte este tópico para saber como instalar as unidades M.2 e o adaptador de inicialização.

Sobre esta tarefa

ThinkEdge SE450 é compatível com os diferentes tipos de backplane M.2. Dependendo da configuração, um dos seguintes backplanes M.2 pode ser instalado:

• ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (Backplane de 2 compartimentos SATA/NVMe)

• ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (Backplane B540i-2i SATA/NVMe)

Se o backplane B540i-2i SATA/NVMe for instalado, remova a tampa do adaptador antes de instalar o backplane.

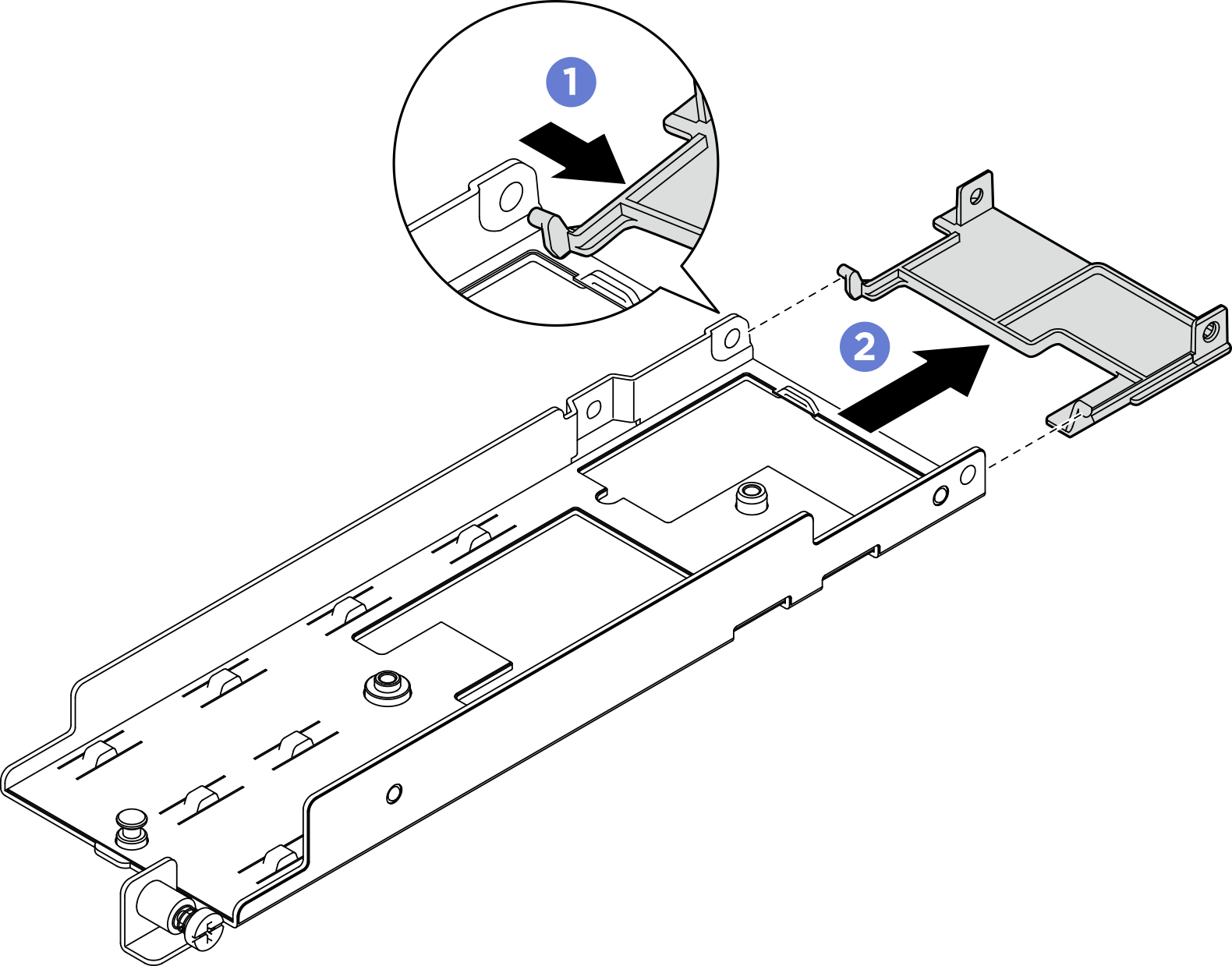

Figura 1. Remoção da tampa do adaptador

• Pressione um lado da tampa do adaptador conforme ilustrado, para desencaixá-la do adaptador.
• Remova a tampa do adaptador.

Procedimento

Nota

Dependendo da configuração, o adaptador de inicialização M.2 e o backplane podem parecer um pouco diferentes da ilustração nesta seção.

1. Se necessário, instale o backplane de substituição no adaptador.
   1. Instale o backplane.

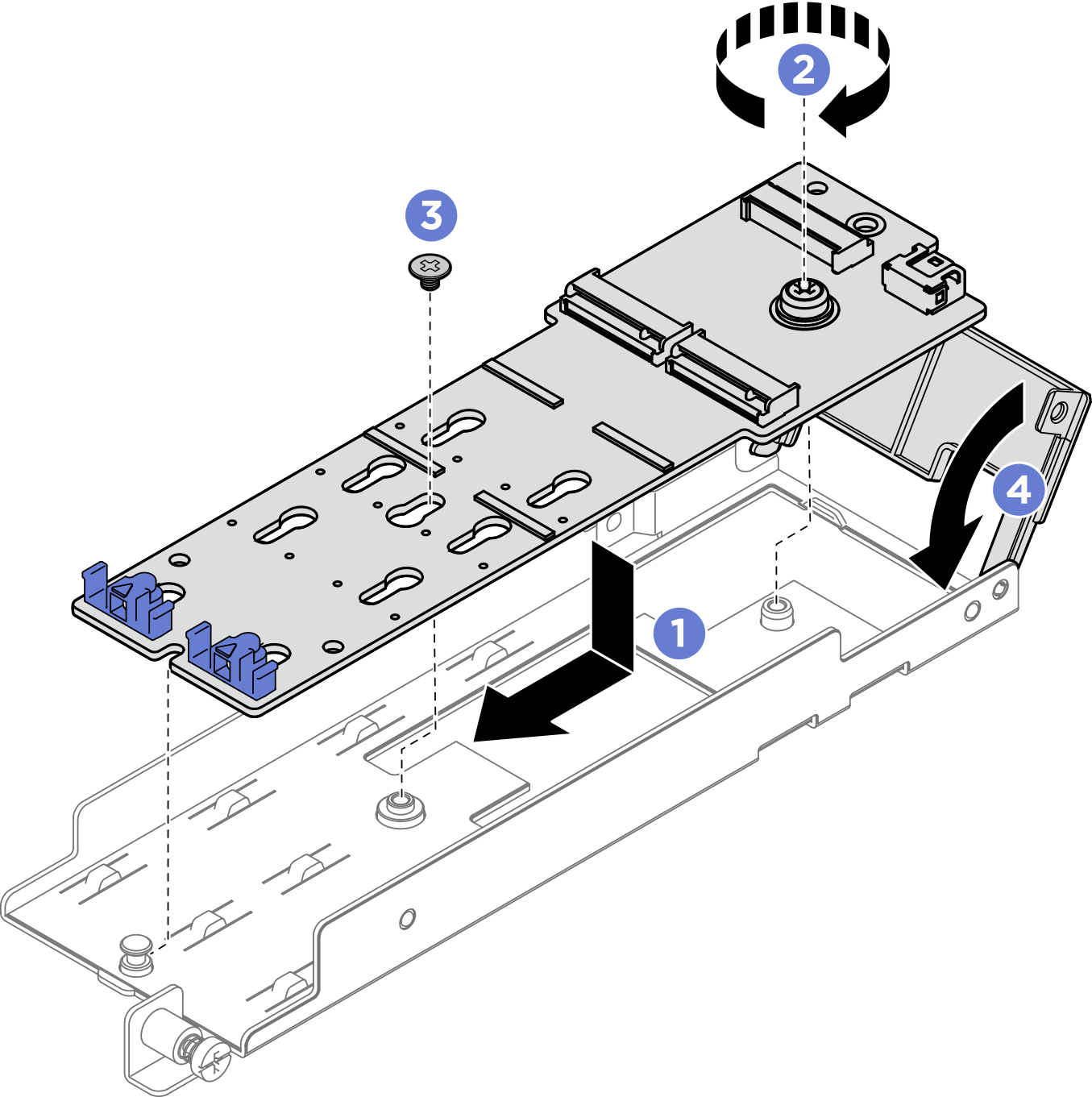

      Figura 2. Instalando o backplane M.2



      • Alinhe o painel traseiro com o slot no adaptador.
      • Aperte o parafuso prisioneiro no backplane M.2.
      • Fixe o backplane M.2 com um parafuso.
      • Se aplicável, feche a tampa do adaptador.
   2. Conecte o cabo M.2 ao backplane.
      Backplane de 2 compartimentos SATA/NVMe

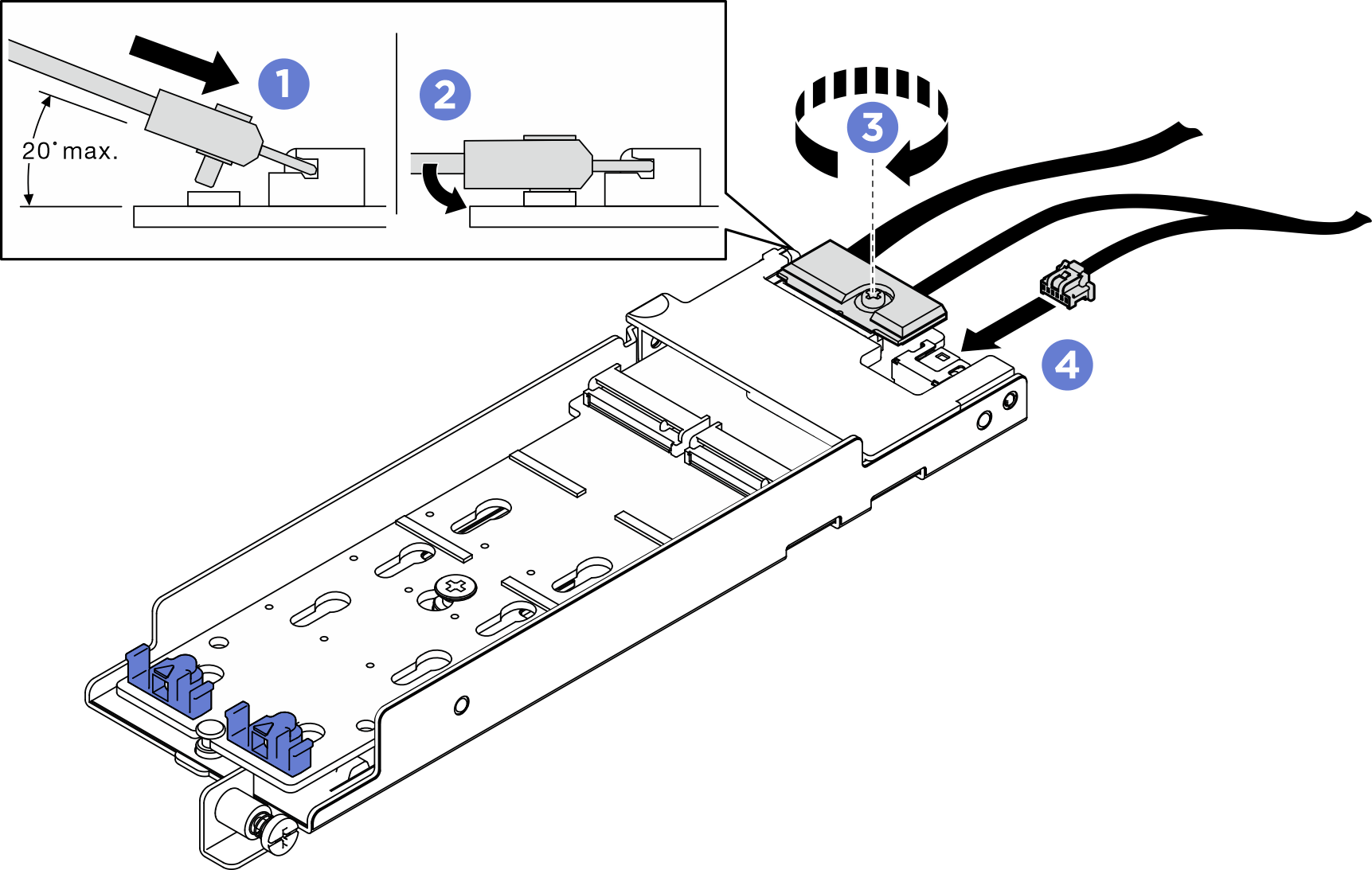

      Figura 3. Conectando o cabo M.2



      • Incline o conector em um ângulo de 20 graus ou menos e insira-o até que a superfície inferior alcance a rampa.
      • Pressione o conector para baixo.
      • Apertar o parafuso no cabo de sinal
      • Conecte o cabo de alimentação.

      Backplane B540i-2i SATA/NVMe

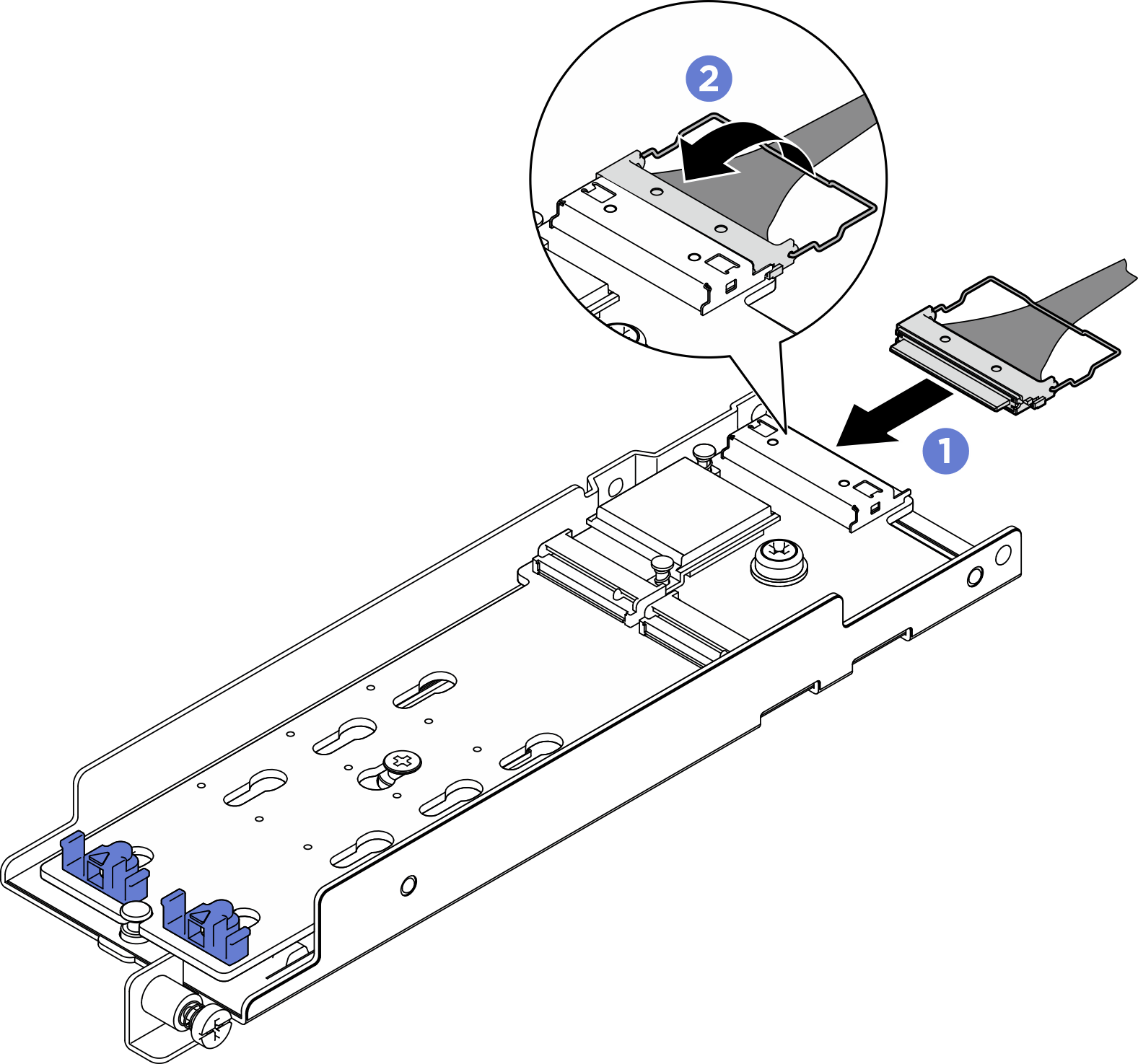

      Figura 4. Conectando o cabo M.2



      • Conecte o cabo ao backplane M.2.
      • Encaixe a presilha no cabo no conector.
2. Instale as unidades M.2 no painel traseiro.
   Figura 5. Instalando as unidades M.2



   • Alinhe as unidades M.2 com os conectores.
   • Gire a outra extremidade das unidades M.2 em direção ao backplane.
   • Deslize as presilhas de retenção para frente para prender as unidades ao backplane.
3. Contenha os cabos entre o pino guia e as duas presilhas do cabo conforme ilustrado. Alinhe as extremidades pontiagudas dos dois triângulos no adaptador e no compartimento da fonte de alimentação e abaixe o suporte. Depois, deslize o adaptador levemente para trás e aperte o parafuso prisioneiro para prender o adaptador.
   Nota

   • Se o adaptador estiver sem a tampa, certifique-se de NÃO DEIXAR o backplane tocar nos componentes que estejam perto. Tocar em componentes que estejam perto pode causar danos ao backplane.

   • Para poupar espaço para a instalação adequada, certifique-se de conter os cabos com as duas presilhas conforme ilustrado antes de instalar o adaptador.

   Figura 6. Instalando o adaptador de inicialização M.2
