Installation des unités M.2 et de l’adaptateur d’amorçage

Parcourez cette rubrique pour en savoir plus sur l’installation des unités M.2 et l’adaptateur d’amorçage.

À propos de cette tâche

ThinkEdge SE450 prend en charge les différents types de fond de panier M.2. Selon la configuration, l’un des fonds de panier M.2 suivants peut être installé :
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (Fond de panier 2 baies SATA/NVMe)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (Fond de panier B540i-2i SATA/NVMe)

Si un fond de panier B540i-2i SATA/NVMe doit être installé, veillez à retirer le cache de l’adaptateur avant d’installer le fond de panier.

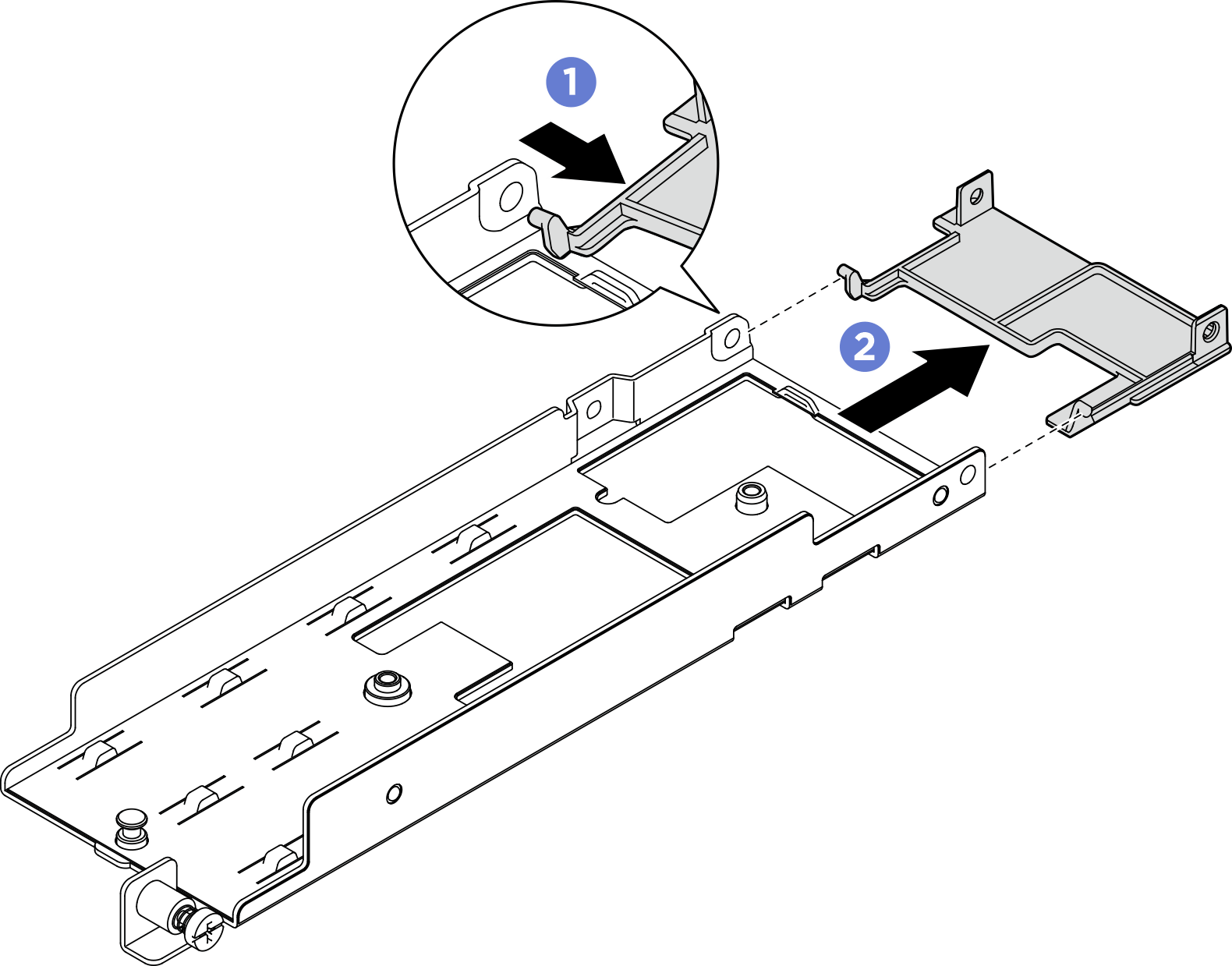

Figure 1. Retrait du cache de l'adaptateur

  • Appuyez sur un côté du cache de l’adaptateur, comme illustré, pour le dégager de l’adaptateur.
  • Retirez le cache de l’adaptateur.

Procédure

Remarque
Selon la configuration, il est possible que l’adaptateur d’amorçage M.2 et le fond de panier diffèrent légèrement de l’illustration de cette section.
  1. Si nécessaire, installez le fond de panier de remplacement sur l’adaptateur.
    1. Installez le fond de panier.

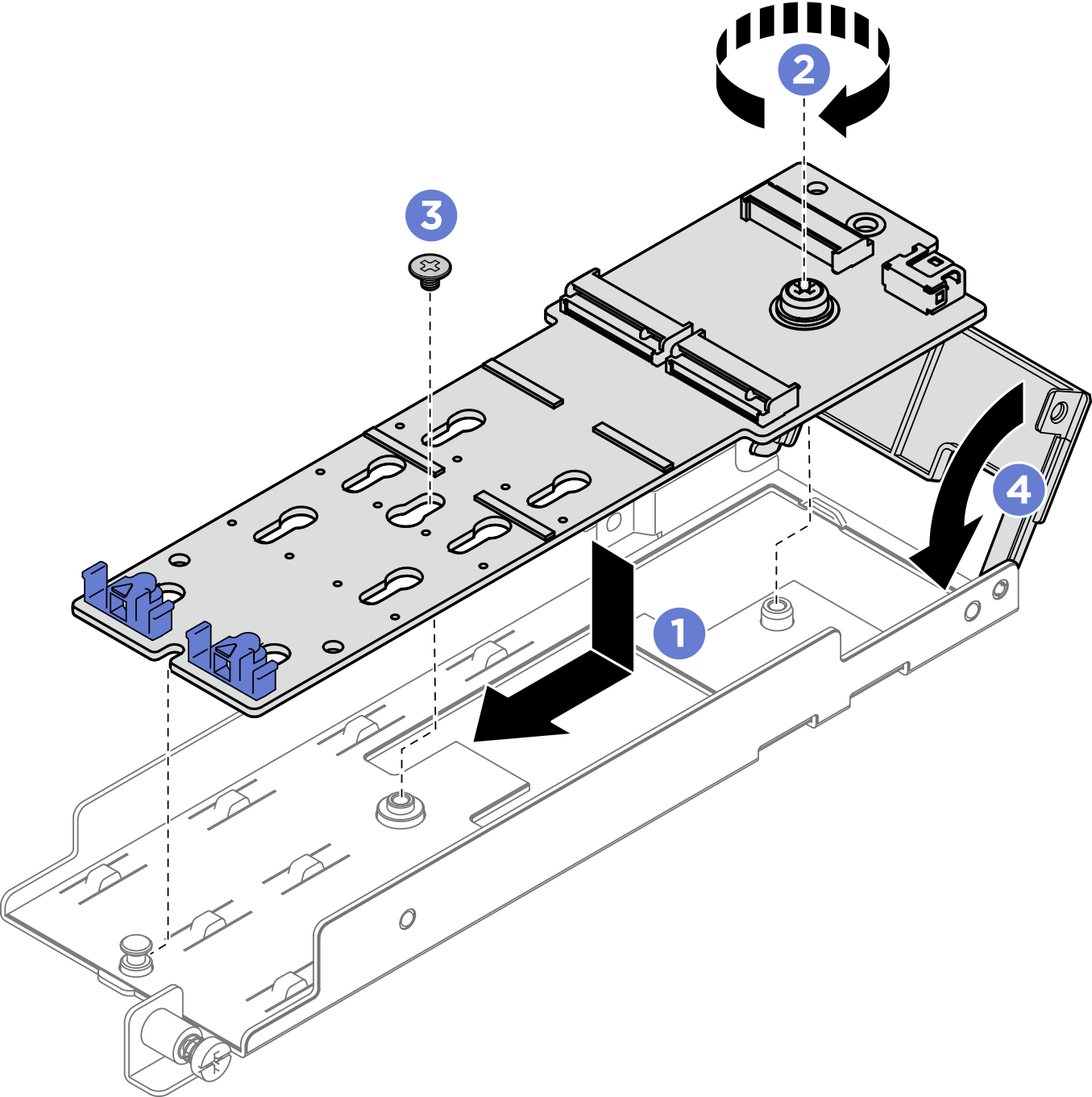

      Figure 2. Installation du fond de panier M.2

      • Alignez le fond de panier avec l'emplacement de l'adaptateur.
      • Serrez la vis imperdable sur le fond de panier M.2.
      • Fixez le fond de panier M.2 à l’aide d’une vis.
      • Le cas échéant, fermez le cache de l’adaptateur.
    2. Branchez le câble M.2 au fond de panier.
      Fond de panier 2 baies SATA/NVMe

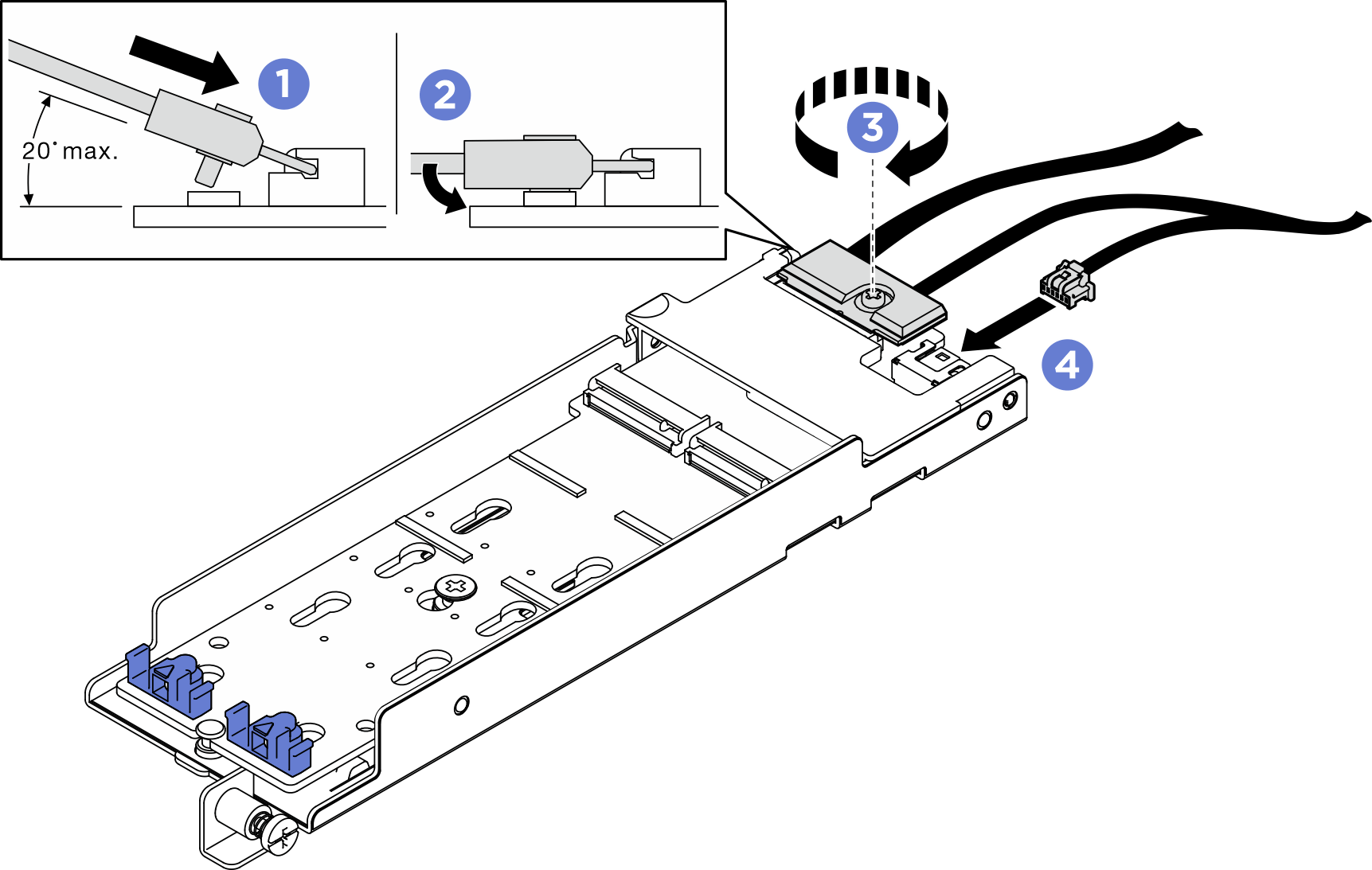

      Figure 3. Connexion du câble M.2

      • Inclinez le connecteur à un angle égal ou inférieur à 20 degrés, puis insérez-le jusqu’à ce que sa surface inférieure arrive à la rampe.
      • Appuyez sur le connecteur à plat.
      • Serrez la vis du câble de signal
      • Branchez le cordon d'alimentation.
      Fond de panier B540i-2i SATA/NVMe

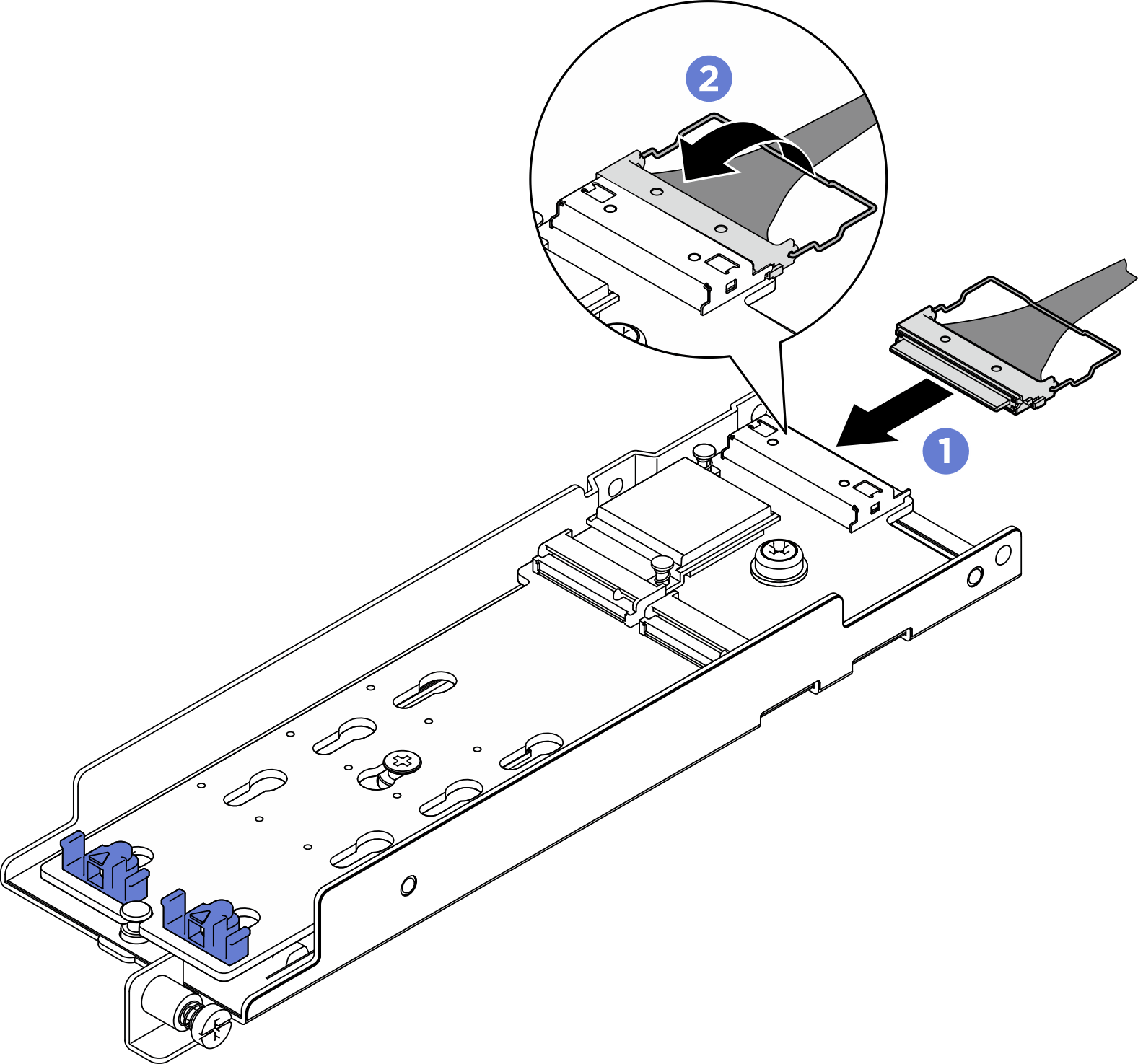

      Figure 4. Connexion du câble M.2

      • Connectez le câble au fond de panier M.2.
      • Accrochez le crochet de câble sur le connecteur.
  2. Installez les unités M.2 sur le fond de panier.
    Figure 5. Installation des unités M.2

    • Alignez les unités M.2 avec les connecteurs.
    • Faites pivoter l’autre extrémité des unités M.2 vers le fond de panier.
    • Faites glisser les pattes de retenue vers l’avant pour fixer les unités sur le fond de panier.
  3. Placez les câbles entre la broche de guidage et les deux clips de fixation, comme indiqué. Alignez les extrémités pointues des deux triangles sur l’adaptateur et le boîtier d’alimentation, puis abaissez le support. Ensuite, faites coulisser l’adaptateur légèrement vers l’arrière, puis serrez la vis captive pour fixer l’adaptateur.
    Remarque
    • Si l’adaptateur n’est pas doté d’un cache d’adaptateur, veillez NE PAS laisser le fond de panier toucher les composants à proximité. S’il est en contact avec les composants à proximité, vous risquez d’endommager le fond de panier.

    • Afin de conserver de l’espace pour une installation correcte, assurez-vous de placer les câbles avec les deux clips de fixation comme indiqué, et ce, avant d’installer l’adaptateur.

    Figure 6. Installation de l’adaptateur d’amorçage M.2

Une fois cette tâche terminée

  1. Terminez le remplacement des composants (voir Fin du remplacement des composants).

  2. Déployez le système d’exploitation (voir Déploiement du système d’exploitation).
