M.2-Laufwerke und Bootadapter installieren

Mithilfe der Informationen in diesem Abschnitt können Sie M.2-Laufwerke und ‑Bootadapter installieren.

Zu dieser Aufgabe

ThinkEdge SE450 unterstützt die verschiedenen Typen von M.2-Rückwandplatinen. Je nach Konfiguration kann eine der folgenden M.2-Rückwandplatinen installiert werden:
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (SATA/NVMe-Rückwandplatine mit 2 Positionen)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (B540i-2i SATA/NVMe-Rückwandplatine)

Wenn eine B540i-2i SATA/NVMe-Rückwandplatine installiert werden soll, müssen Sie die Adapterabdeckung entfernen, bevor Sie die Rückwandplatine installieren.

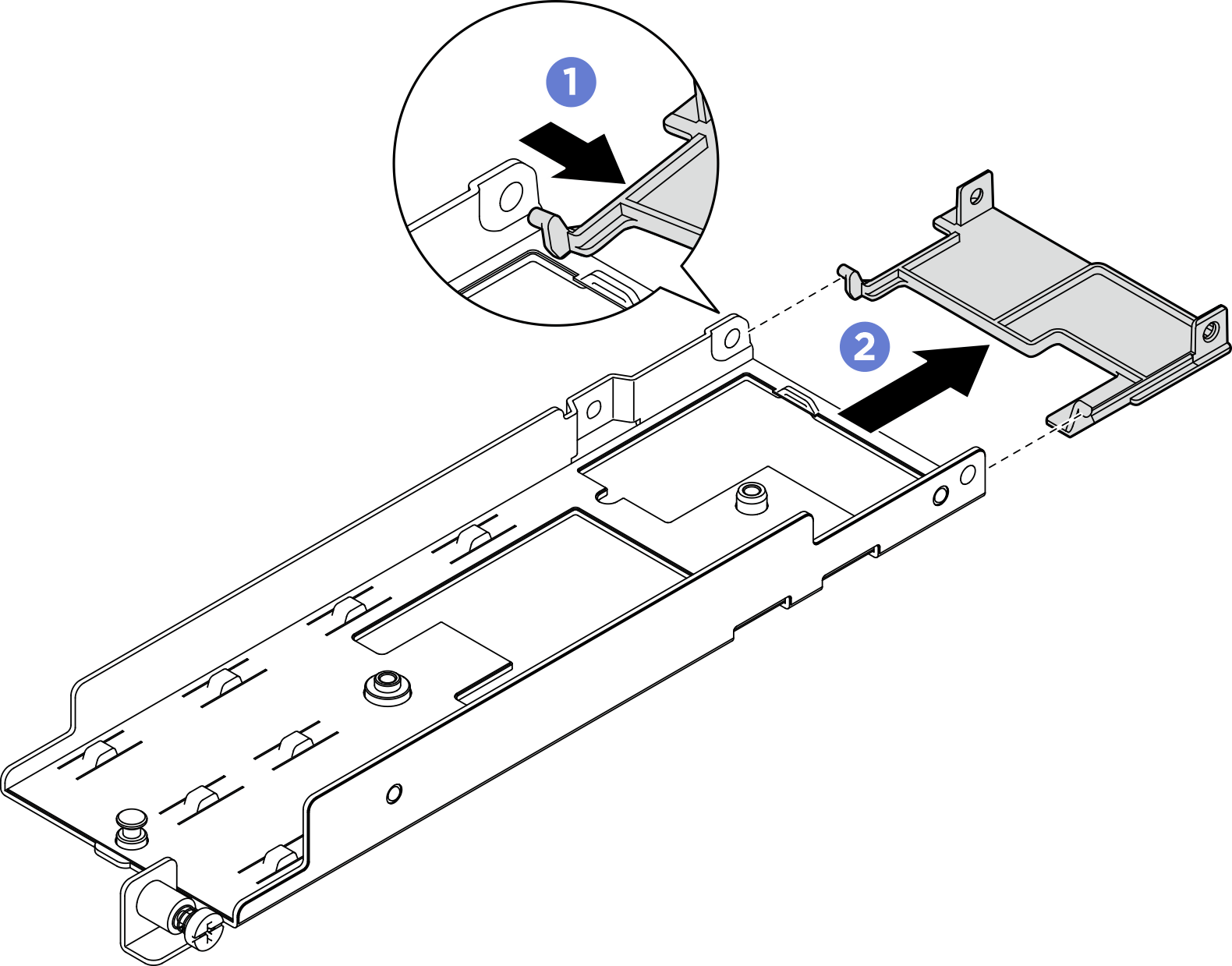

Abbildung 1. Entfernen der Adapterabdeckung

  • Drücken Sie wie dargestellt auf eine Seite der Adapterabdeckung, um sie vom Adapter zu lösen.
  • Entfernen Sie die Abdeckung vom Adapter.

Vorgehensweise

Anmerkung
Je nach Konfiguration kann das Aussehen des M.2-Bootadapters und der Rückwandplatine geringfügig von den Abbildungen in diesem Abschnitt abweichen.
  1. Installieren Sie bei Bedarf die Ersatz-Rückwandplatine am Adapter.
    1. Installieren Sie die Rückwandplatine.
      Abbildung 2. M.2-Rückwandplatine installieren

      • Richten Sie die Rückwandplatine am Steckplatz im Adapter aus.
      • Ziehen Sie die unverlierbare Schraube an der M.2-Rückwandplatine fest.
      • Sichern Sie die M.2-Rückwandplatine mit einer Schraube.
      • Schließen Sie ggf. die Adapterabdeckung.
    2. Schließen Sie das M.2-Kabel an die Rückwandplatine an.
      SATA/NVMe-Rückwandplatine mit 2 Positionen

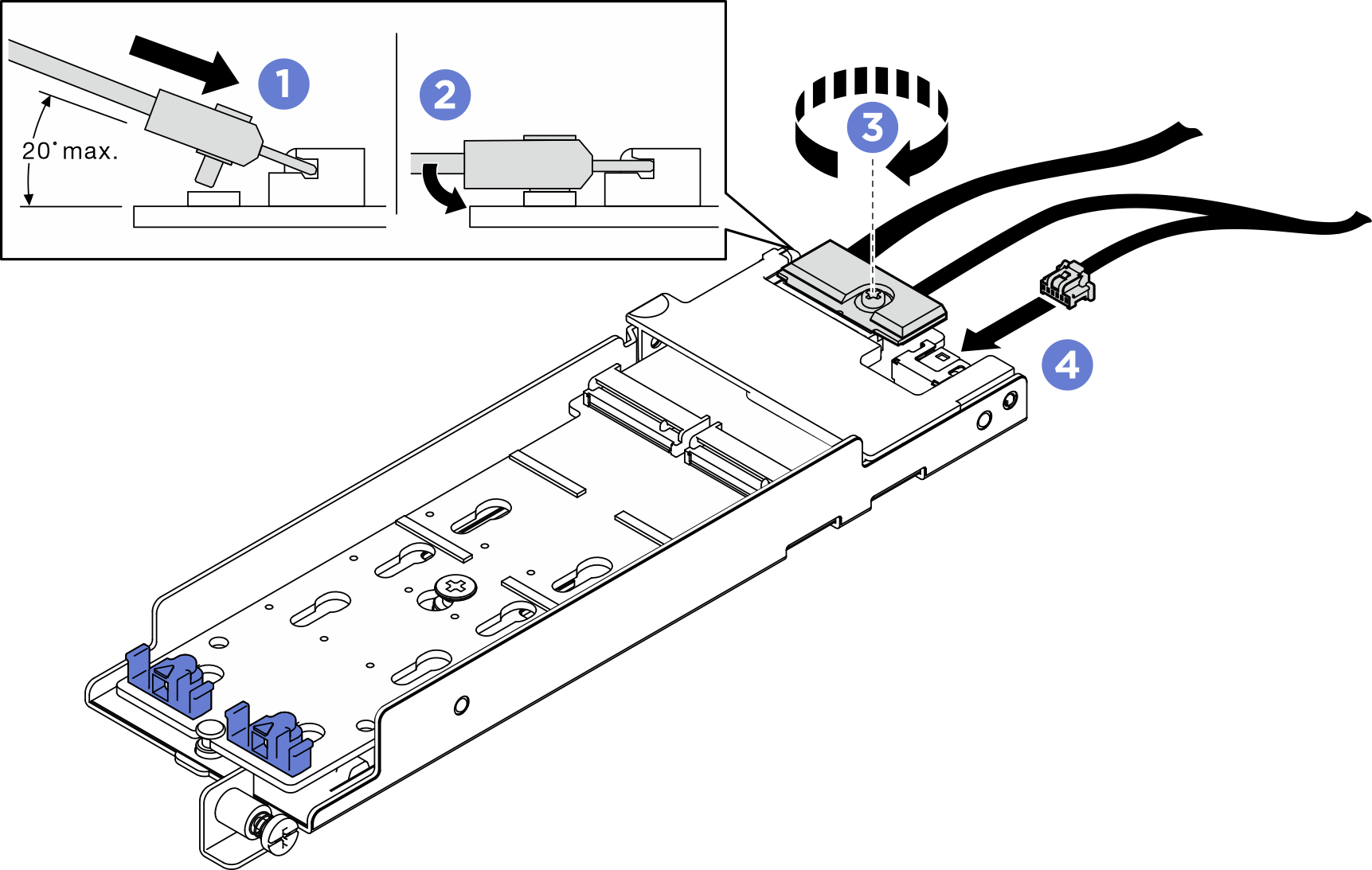

      Abbildung 3. Verbinden des M.2-Kabels

      • Neigen Sie den Anschluss in einem Winkel von max. 20 Grad und setzen Sie ihn ein, bis seine Unterseite die Rampe berührt.
      • Drücken Sie den Anschluss nach unten.
      • Ziehen Sie die Schraube am Signalkabel fest.
      • Schließen Sie das Netzkabel an.
      B540i-2i SATA/NVMe-Rückwandplatine

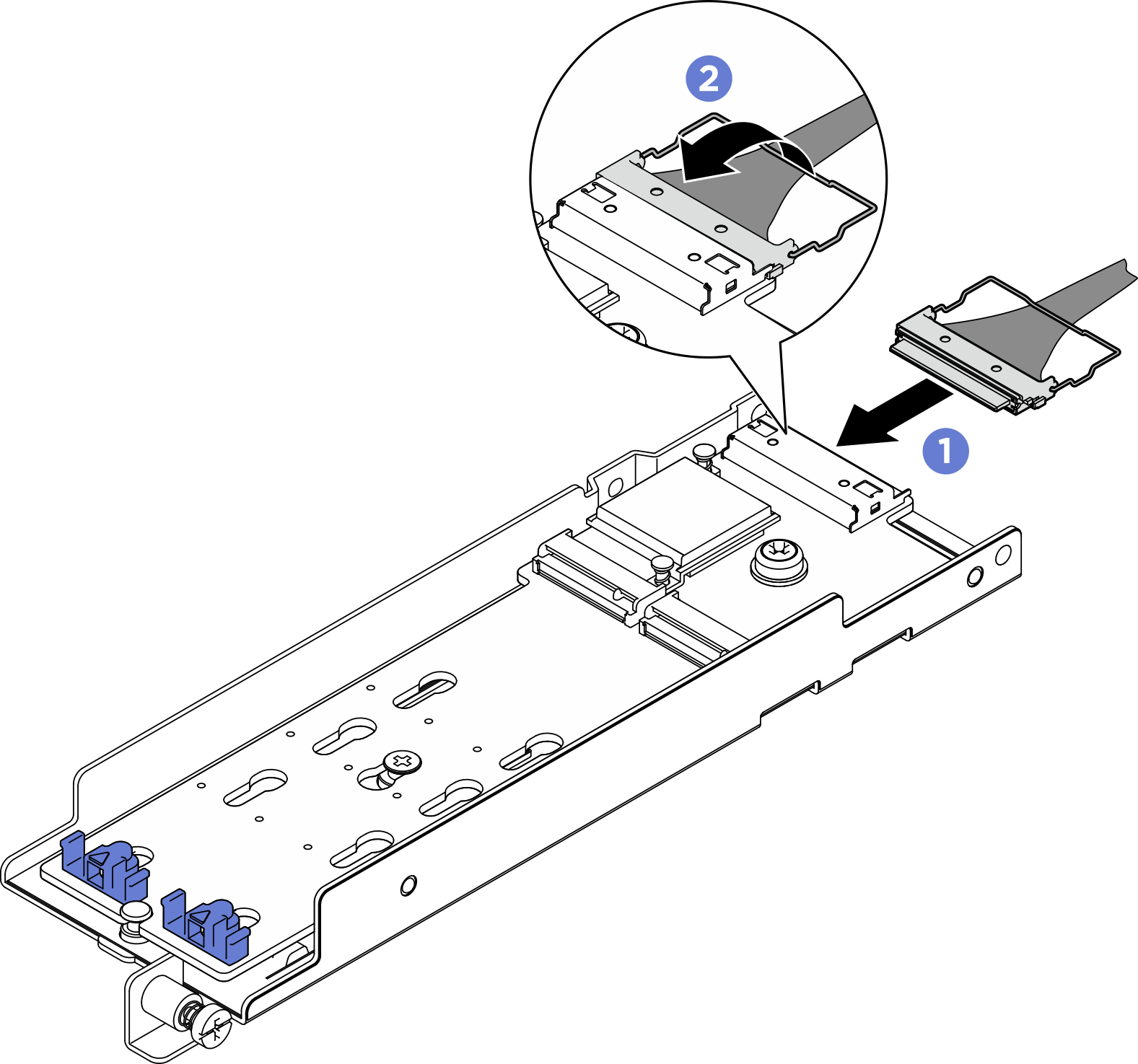

      Abbildung 4. Verbinden des M.2-Kabels

      • Verbinden Sie das Kabel mit der M.2-Rückwandplatine.
      • Haken Sie den Bügel am Kabel am Anschluss ein.
  2. Installieren Sie die M.2-Laufwerk an der Rückwandplatine.
    Abbildung 5. Installieren der M.2-Laufwerke

    • Richten Sie die M.2-Laufwerke an den Anschlüssen aus.
    • Neigen Sie das andere Ende der M.2-Laufwerke in Richtung der Rückwandplatine.
    • Schieben Sie die Halteklammern nach vorne, um die Laufwerke an der Rückwandplatine zu sichern.
  3. Verlegen Sie die Kabel wie dargestellt zwischen dem Führungsstift und den zwei Kabelklemmen. Richten Sie die spitzen Enden der zwei Dreiecke am Adapter und an der Netzteilhalterung aneinander aus und senken Sie die Halterung ab. Schieben Sie den Adapter dann leicht nach hinten und ziehen Sie die unverlierbare Schraube an, um den Adapter zu befestigen.
    Anmerkung
    • Wenn die Adapterabdeckung vom Adapter abgenommen ist, achten Sie darauf, dass die Rückwandplatine KEINE benachbarten Komponenten berührt. Bei Kontakt mit benachbarten Komponenten kann die Rückwandplatine beschädigt werden.

    • Um Platz für eine ordnungsgemäße Installation zu schaffen, verlegen Sie die Kabel wie dargestellt durch die zwei Kabelklemmen, bevor Sie den Adapter installieren.

    Abbildung 6. Installieren des M.2-Bootadapters

Nach Abschluss dieser Aufgabe

  1. Schließen Sie dann den Austausch von Komponenten ab (siehe Austausch von Komponenten abschließen).

  2. Implementieren Sie das Betriebssystem (siehe Betriebssystem implementieren).

Sehen Sie sich das Verfahren auf YouTube an.
