M.2-Bootadapter und ‑Laufwerke entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie M.2-Bootadapter und ‑Laufwerke entfernen.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien, um zu gewährleisten, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und ziehen Sie die Netzkabel und alle externen Kabel ab (siehe Server ausschalten).

  • Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben.

Vorgehensweise

Anmerkung
Je nach Konfiguration kann das Aussehen des M.2-Bootadapters und der Rückwandplatine geringfügig von den Abbildungen in diesem Abschnitt abweichen.
  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie ggf. die Sicherheitsfrontblende (siehe Sicherheitsfrontblende entfernen).

    2. Entfernen Sie die oberen Abdeckungen (siehe Obere Abdeckungen entfernen).

    3. Entfernen Sie die Luftführung (siehe Luftführung entfernen).

  2. Lösen Sie die unverlierbare Schraube und schieben Sie den M.2-Bootadapter leicht nach vorne, um ihn von der Systemplatine zu lösen. Anschließend heben Sie den M.2-Bootadapter an.
    Abbildung 1. Entfernen des M.2-Bootadapters

  3. Entfernen Sie die M.2-Laufwerke von der Rückwandplatine.
    Abbildung 2. Entfernen der M.2-Laufwerke


    • Halten Sie die Halteklammer gedrückt.
    • Drücken Sie die Halteklammer leicht nach links, um die M.2-Laufwerke zu lösen.
    • Schwenken Sie die hintere Seite der M.2-Laufwerke von der Rückwandplatine weg.
    • Entfernen Sie die M.2-Laufwerke.
  4. Entfernen Sie ggf. die M.2-Rückwandplatine.
    1. Ziehen Sie das M.2-Kabel ab.

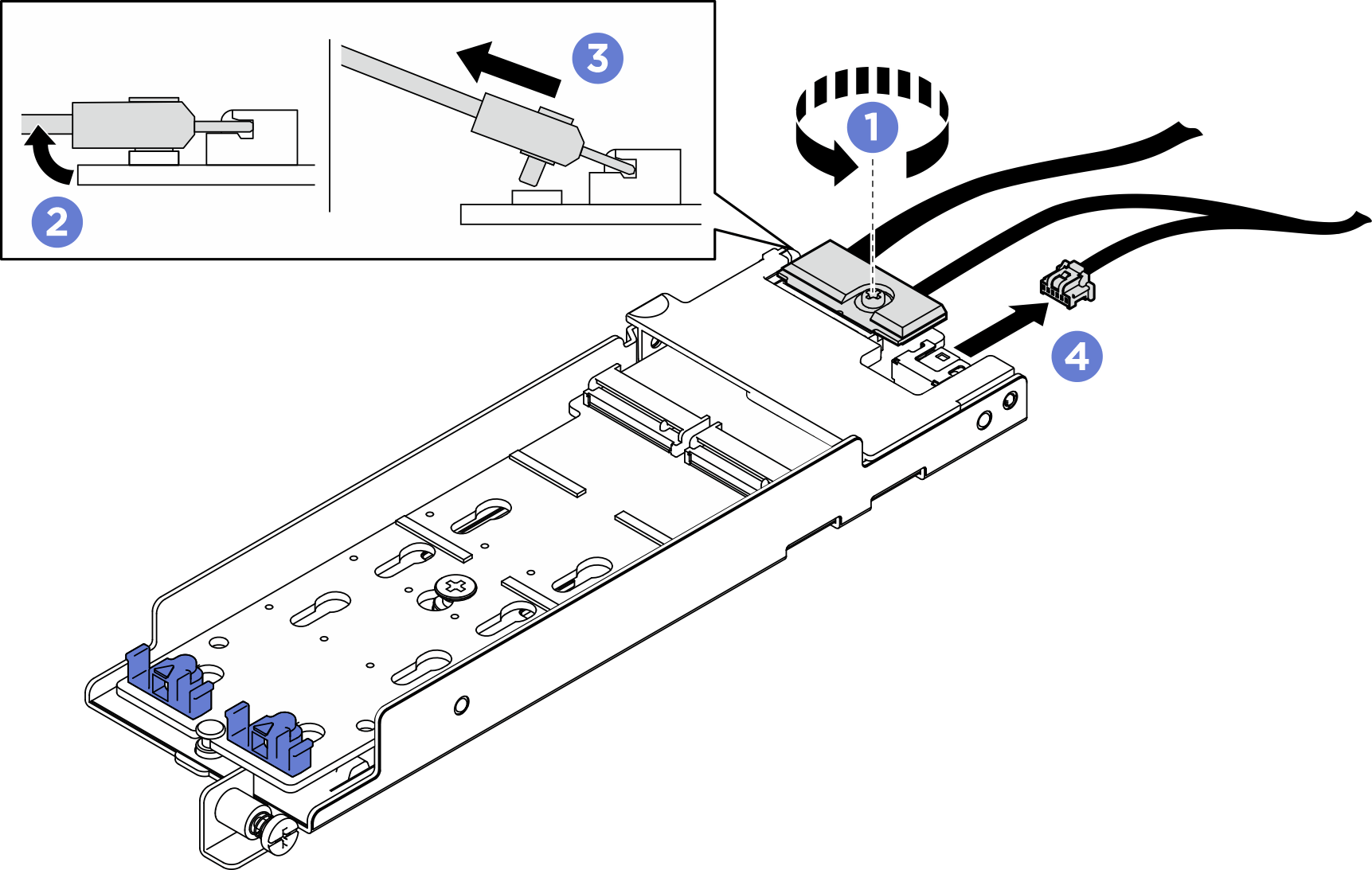

      SATA/NVMe-Rückwandplatine mit 2 Positionen
      Abbildung 3. Abziehen des M.2-Kabels

      • Lösen Sie die Schraube am Signalkabel.
      • Kippen Sie den Anschluss.
      • Entfernen Sie den Anschluss.
      • Entfernen Sie das Netzkabel.

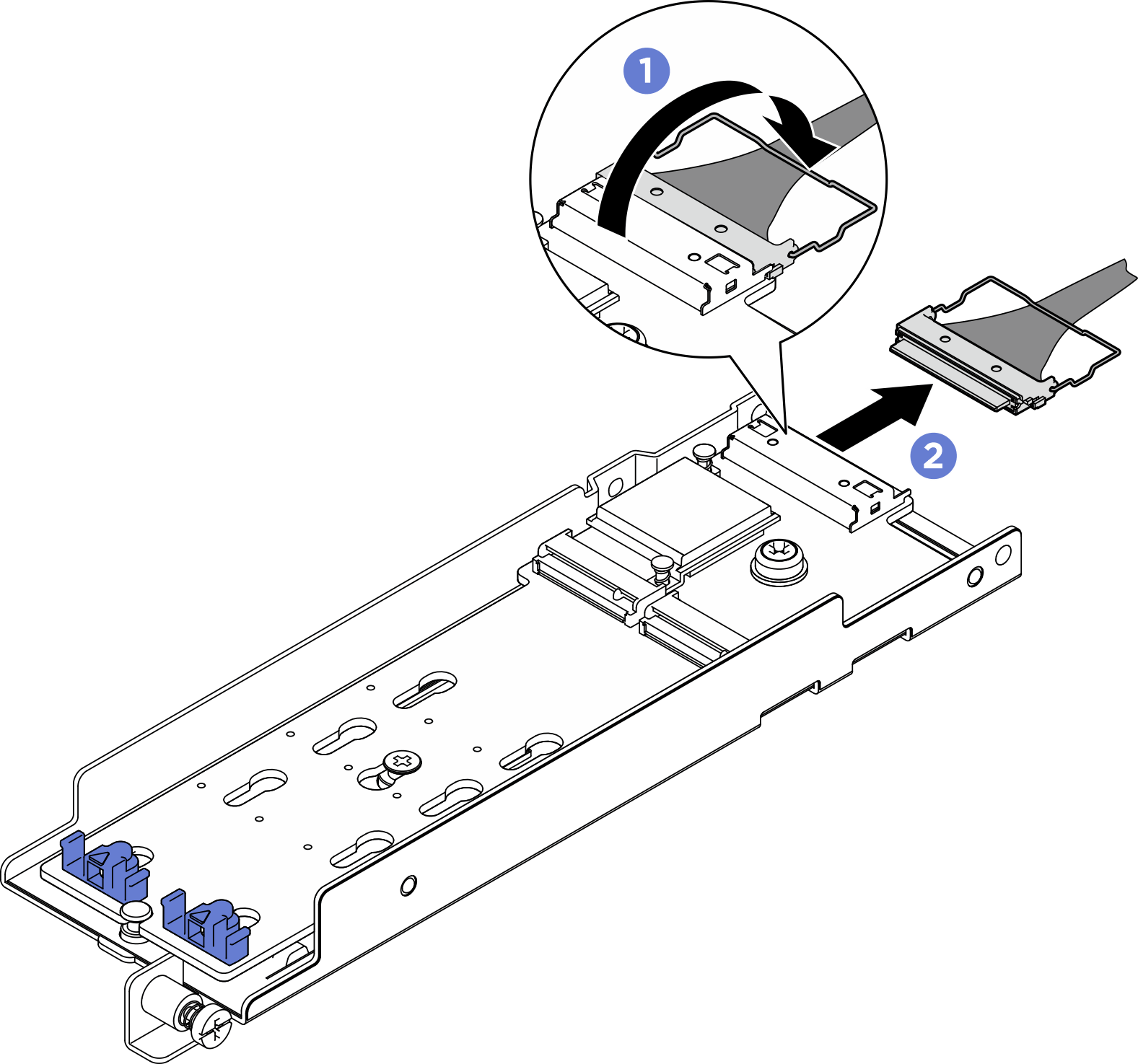

      B540i-2i SATA/NVMe-Rückwandplatine
      Abbildung 4. Abziehen des M.2-Kabels

      • Lösen Sie den Bügel am Kabel vom Anschluss.
      • Ziehen Sie das Kabel von der M.2-Rückwandplatine ab.

Nach Abschluss dieser Aufgabe

  • Installieren Sie Ersatzeinheiten für die M.2-Laufwerke (siehe M.2-Laufwerke und Bootadapter installieren).
  • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.

Sehen Sie sich das Verfahren auf YouTube an.
