Rimozione dell'adattatore di avvio e delle unità M.2
Consultare questo argomento per informazioni su come rimuovere l'adattatore di avvio e le unità M.2.
Informazioni su questa attività
Consultare la sezione Linee guida per l'installazione per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche, quindi scollegare i cavi di alimentazione e tutti i cavi esterni (vedere Spegnimento del server).
Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack.
Procedura
- Allentare la vite prigioniera e spingere leggermente in avanti l'adattatore di avvio M.2 per scollegarlo dalla scheda di sistema. Sollevare quindi l'adattatore di avvio M.2.Figura 1. Rimozione dell'adattatore di avvio M.2
- Rimuovere le unità M.2 dal backplane.Figura 2. Rimozione delle unità M.2
Tenere premuto il fermo di blocco.
Spingere leggermente il fermo di blocco sinistro per sganciare le unità M.2.
Ruotare il lato posteriore delle unità M.2, allontanandole dal backplane.
Rimuovere le unità M.2.
Una volta completata questa attività
- Installare le unità M.2 sostitutive. (vedere Installazione delle unità e dell'adattatore di avvio M.2).
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

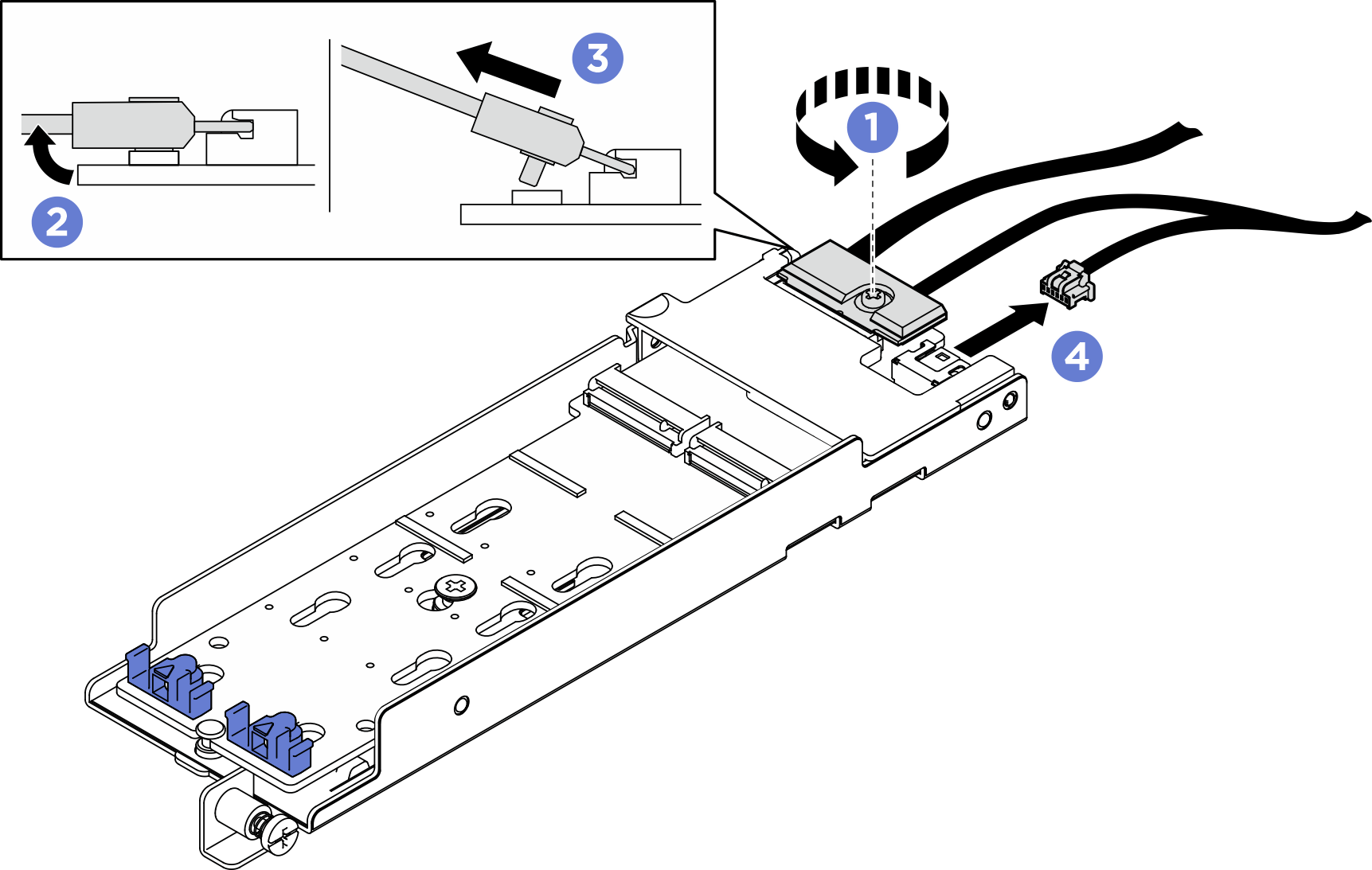

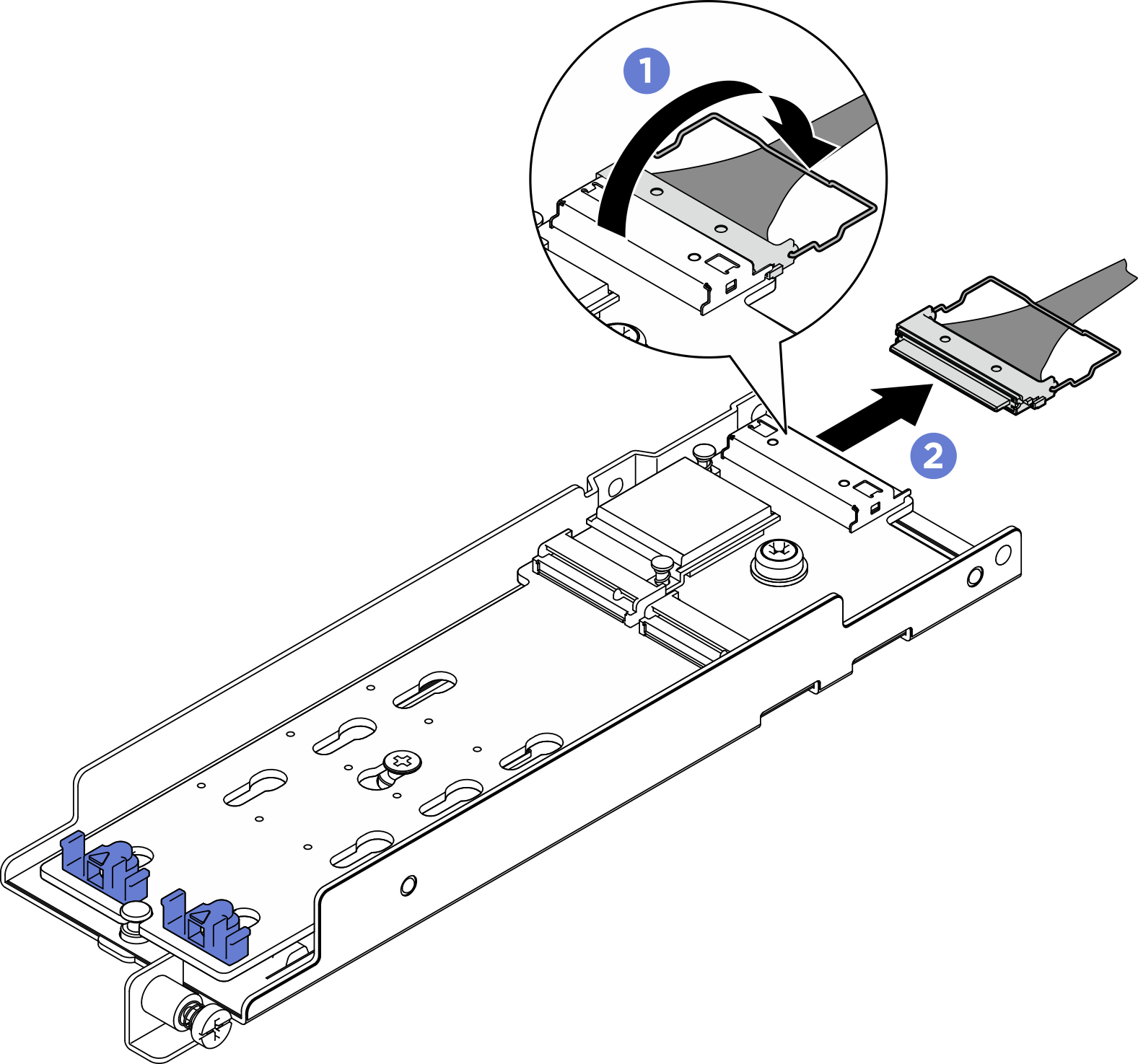

- Se si prevede di riciclare il componente:Figura 3. Scollegamento del cavo M.2
- Allentare la vite prigioniera che fissa il cavo M.2 all'adattatore.
- Scollegare il cavo M.2 dall'adattatore.
- Aprire il coperchio sull'adattatore.
- Allentare la vite prigioniera che fissa il backplane M.2 all'adattatore.
Rimuovere la vite che fissa il backplane M.2 all'adattatore.
Rimuovere il backplane M.2 dall'adattatore.
