卸下 M.2 引导适配器和硬盘

请参阅本主题了解如何卸下 M.2 引导适配器和硬盘。

1. 为本任务做好准备。

   1. 如果需要，请卸下安全挡板（请参阅卸下安全挡板）。

   2. 卸下顶盖（请参阅卸下顶盖）。

   3. 卸下导风罩（请参阅卸下导风罩）。

2. 将松不脱螺钉拧松，然后将 M.2 引导适配器轻轻向前推使其脱离主板。然后，提起 M.2 引导适配器。
   图 1. 卸下 M.2 引导适配器


3. 从背板上卸下 M.2 硬盘。
   图 2. 卸下 M.2 硬盘





   • 捏住固定夹。
   • 向左轻轻推动固定夹以松开 M.2 硬盘。
   • 旋转 M.2 硬盘的背面，使其远离背板。
   • 卸下 M.2 硬盘。
4. 如有必要，请卸下 M.2 背板。
   1. 拔下 M.2 线缆。
      SATA/NVMe 2 插槽背板

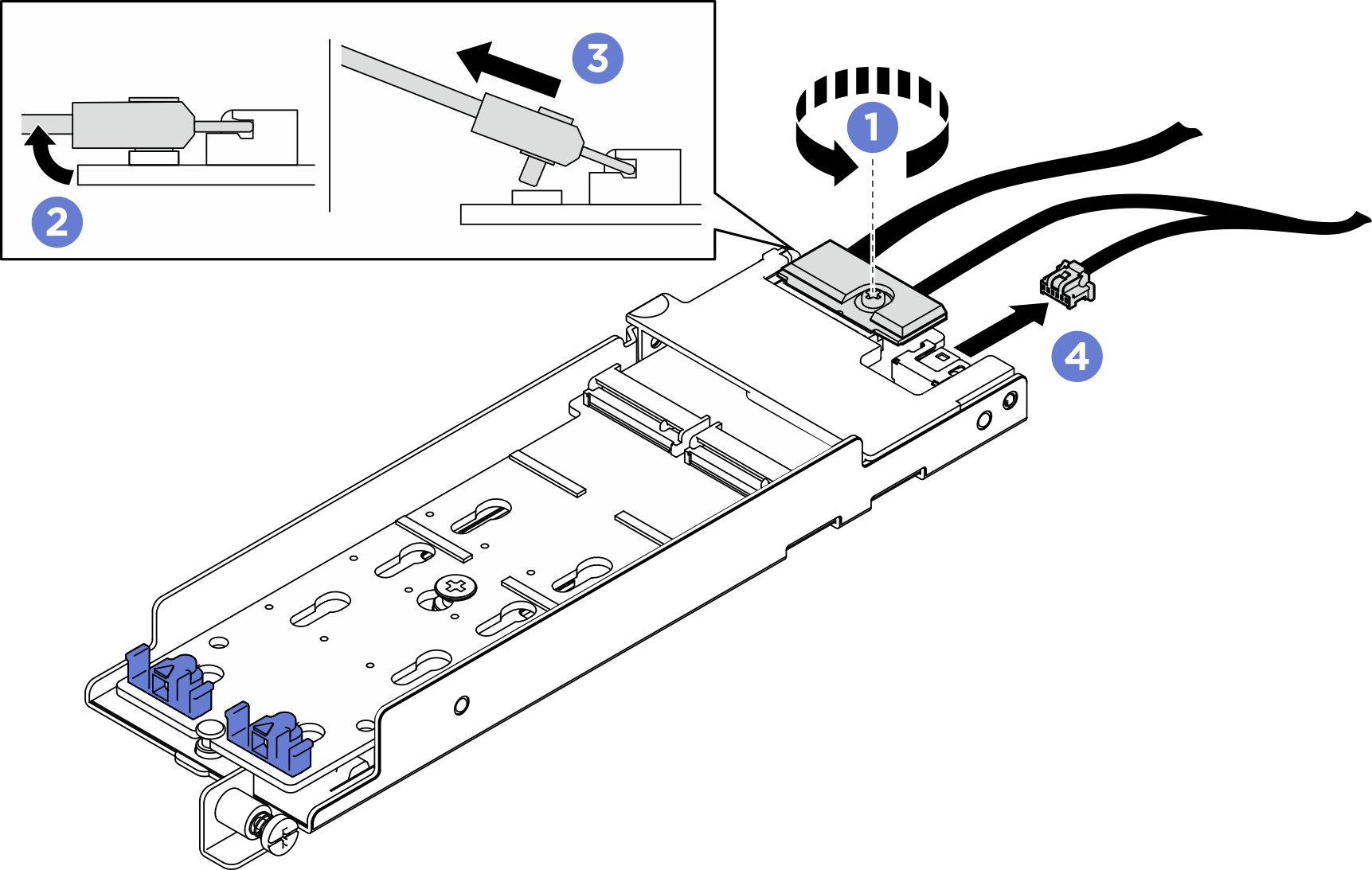

      图 3. 拔下 M.2 线缆



      • 松开信号线缆上的螺钉。
      • 倾斜接口。
      • 卸下接口。
      • 拔下电源线。

      B540i-2i SATA/NVMe 背板

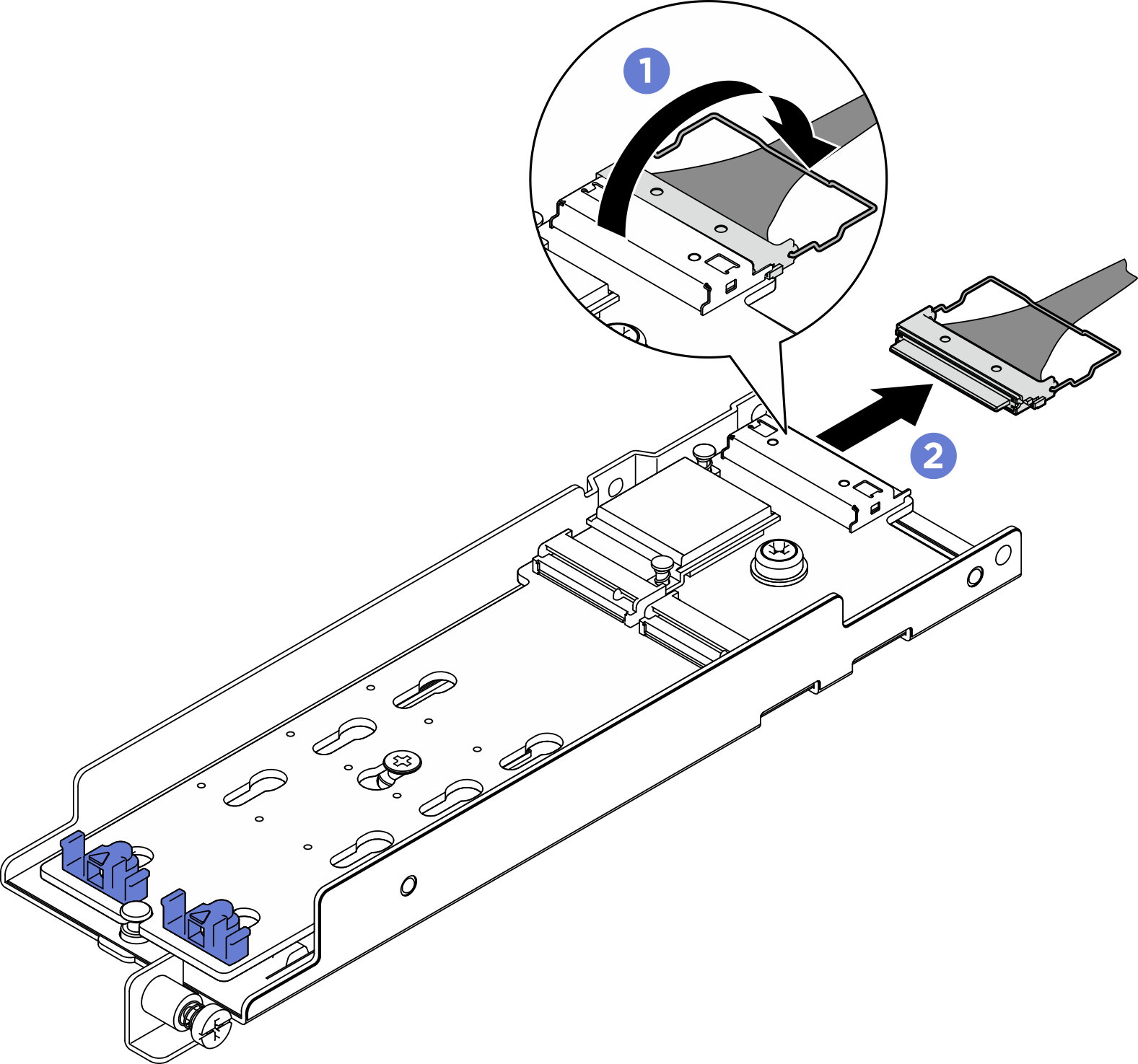

      图 4. 拔下 M.2 线缆



      • 从接口处打开线缆上的丝架搭扣。
      • 从 M.2 背板上断开线缆。
