Снятие адаптера загрузки и дисков M.2.

В этом разделе представлены сведения по снятию адаптера загрузки и дисков M.2.

Об этой задаче

Внимание
  • См. раздел Инструкции по установке, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства, затем отключите все шнуры питания и все внешние кабели (см. раздел Выключение сервера).

  • Если сервер установлен в стойку, сдвиньте сервер по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки.

Процедура

Прим.
В зависимости от конфигурации адаптер загрузки и объединительная панель M.2 могут выглядеть несколько иначе, чем на рисунке в данном разделе.
  1. Выполните подготовительные действия для этой задачи.
    1. Если применимо, снимите защитную панель (см. раздел Снятие защитной панели).

    2. Снимите верхние кожухи (см. раздел Снятие верхних кожухов).

    3. Снимите дефлектор (см. раздел Снятие дефлектора).

  2. Ослабьте невыпадающий винт и слегка сдвиньте адаптер загрузки M.2 вперед, чтобы отсоединить его от материнской платы. Затем поднимите адаптер загрузки M.2.
    Рис. 1. Снятие адаптера загрузки M.2

  3. Снимите диски M.2 с объединительной панели.
    Рис. 2. Снятие дисков M.2


    • Нажмите и удерживайте фиксирующую защелку.
    • Слегка нажмите на фиксирующую защелку по направлению влево, чтобы отсоединить диски M.2.
    • Поверните заднюю сторону дисков M.2 в направлении от объединительной панели.
    • Снимите диски M.2.
  4. При необходимости снимите объединительную панель M.2.
    1. Отключите кабель M.2.

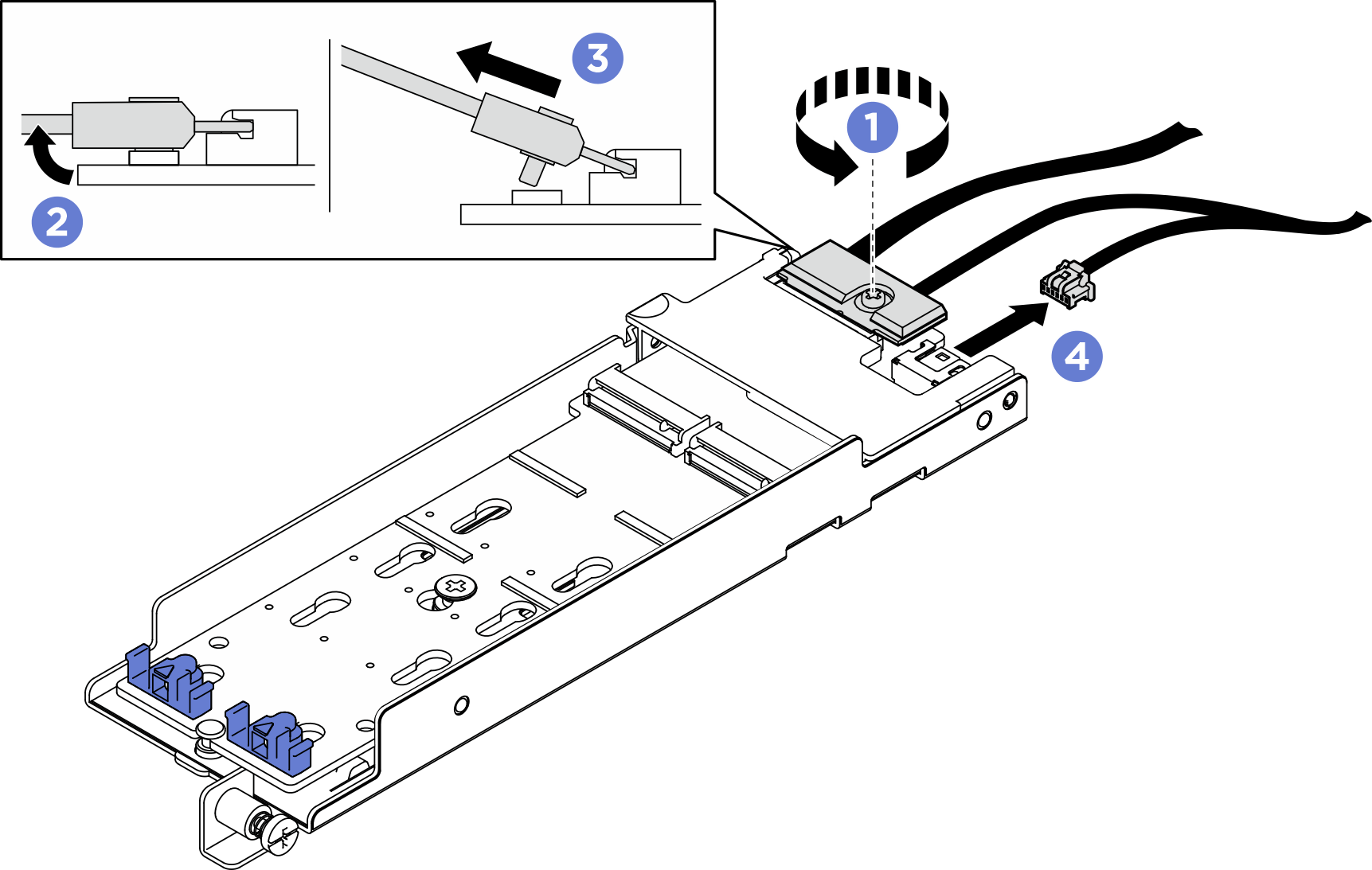

      Объединительная панель SATA/NVMe с 2 отсеками
      Рис. 3. Отключение кабеля M.2

      • Ослабьте винт на сигнальном кабеле.
      • Наклоните разъем.
      • Снимите разъем.
      • Извлеките кабель питания.

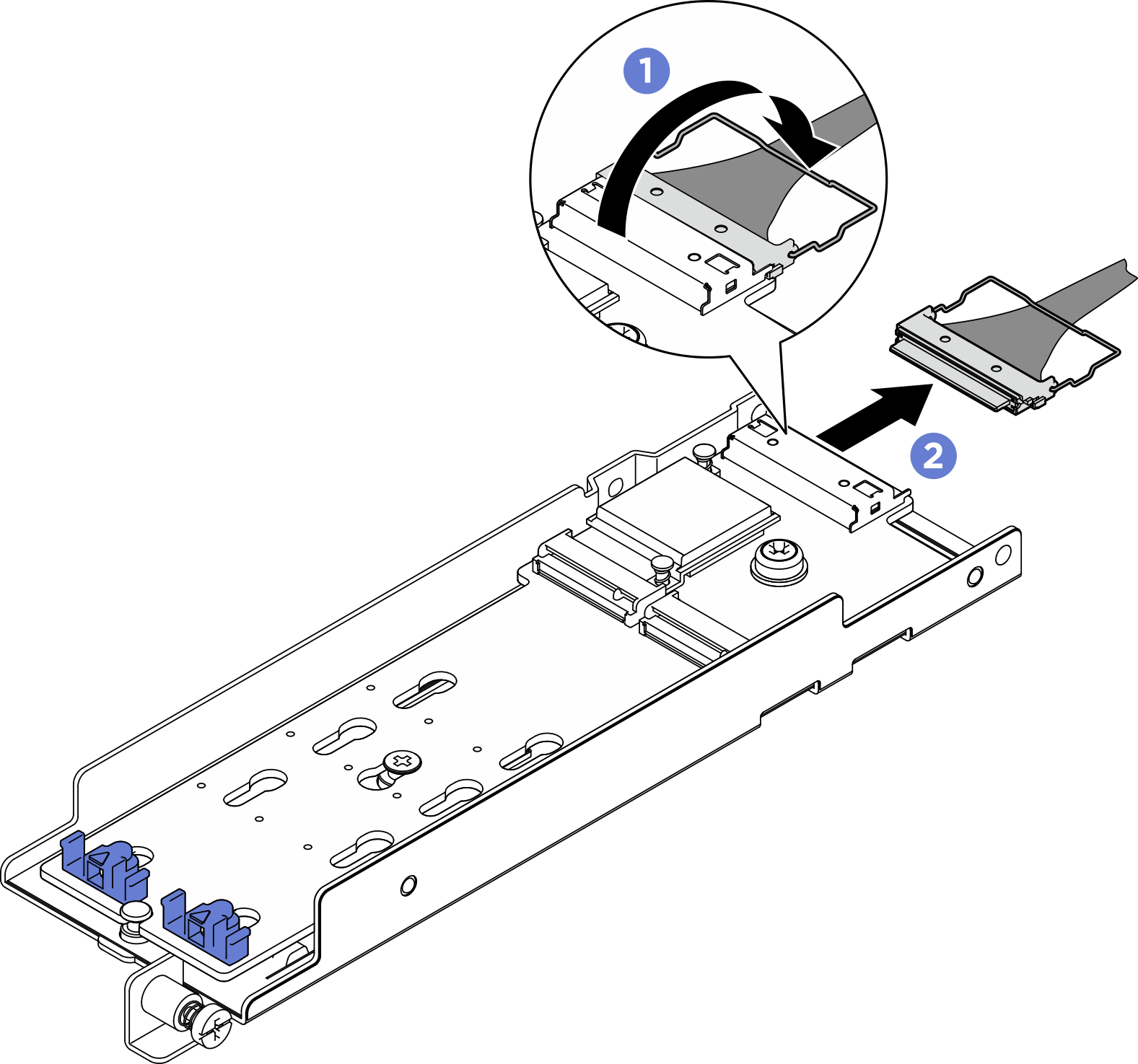

      Объединительная панель B540i-2i SATA/NVMe
      Рис. 4. Отключение кабеля M.2

      • Отсоедините металлическую ручку на кабеле от разъема.
      • Отключите кабель от объединительной панели M.2.

После завершения этой задачи

  • Установите сменные модули дисков M.2 (см. раздел Установка адаптера загрузки и дисков M.2).
  • При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.

Посмотрите видео процедуры на YouTube
