Retrait de l’adaptateur et des unités d’amorçage M.2

Parcourez cette rubrique pour en savoir plus sur le retrait des unités et de l’adaptateur d’amorçage M.2.

1. Procédez à des préparations pour cette tâche.

   1. Si besoin, retirez le panneau de sécurité (voir Retrait du panneau de sécurité).

   2. Retirez les carters supérieurs (voir Retrait des carters supérieurs).

   3. Retirez la grille d’aération (voir Retrait de la grille d’aération).

2. Desserrez la vis captive, puis poussez l’adaptateur d’amorçage M.2 légèrement vers l’avant afin de le dégager de la carte mère. Soulevez ensuite l'adaptateur d'amorçage M.2.
   Figure 1. Retrait de l’adaptateur d’amorçage M.2


3. Retirez les unités M.2 du fond de panier.
   Figure 2. Retrait des unités M.2





   • Pincez et maintenez le clip de retenue.
   • Poussez légèrement le clip de retenue vers la gauche pour désengager les unités M.2.
   • Faites pivoter le côté arrière des unités M.2 hors du fond de panier.
   • Retirez les unités M.2.
4. Si nécessaire, retirez le fond de panier M.2.
   1. Débranchez le câble M.2.
      Fond de panier 2 baies SATA/NVMe

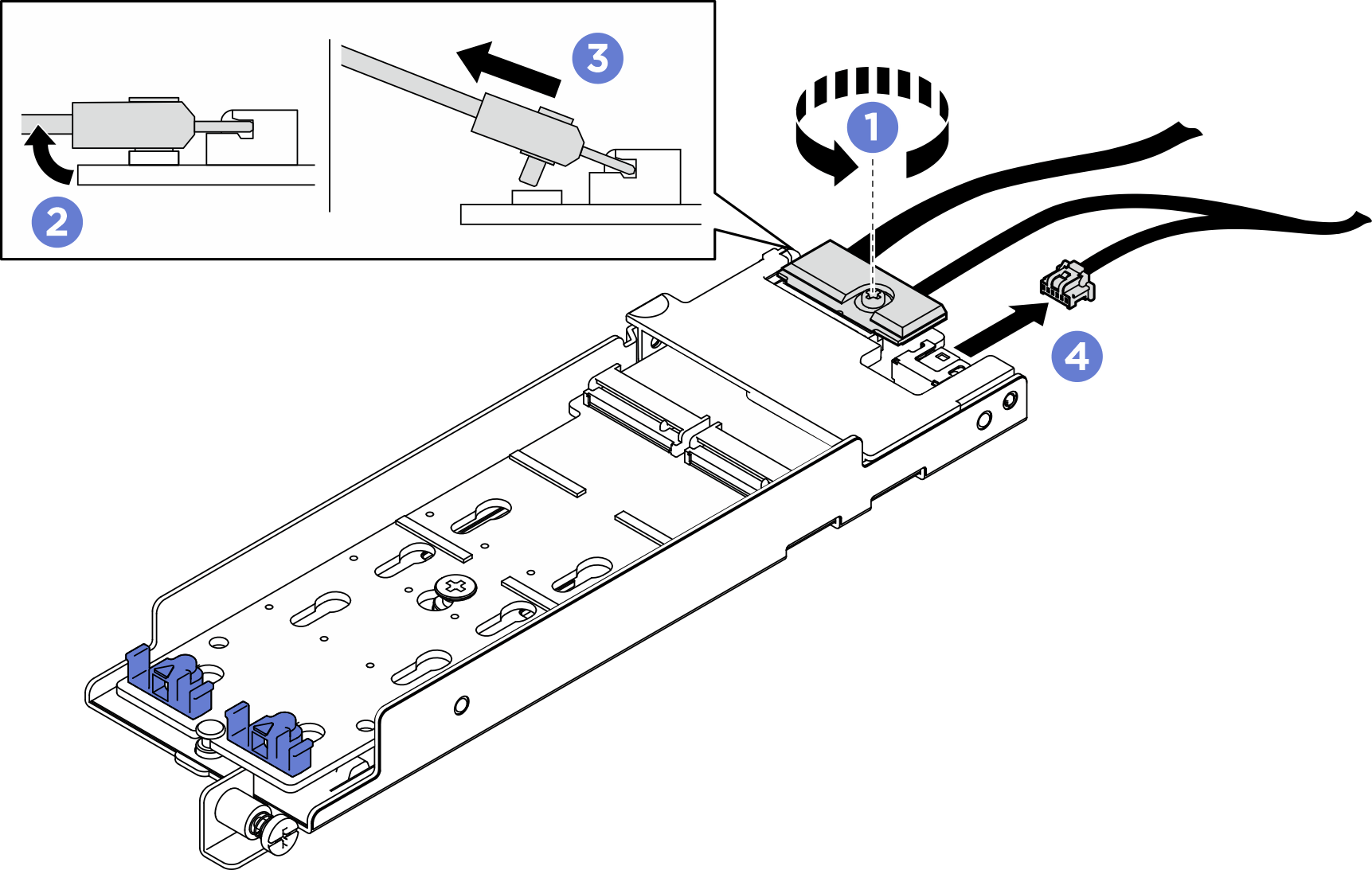

      Figure 3. Déconnexion du câble M.2



      • Desserrez la vis du câble de signal.
      • Inclinez le connecteur.
      • Retirez le connecteur.
      • Retirez le cordon d’alimentation.

      Fond de panier B540i-2i SATA/NVMe

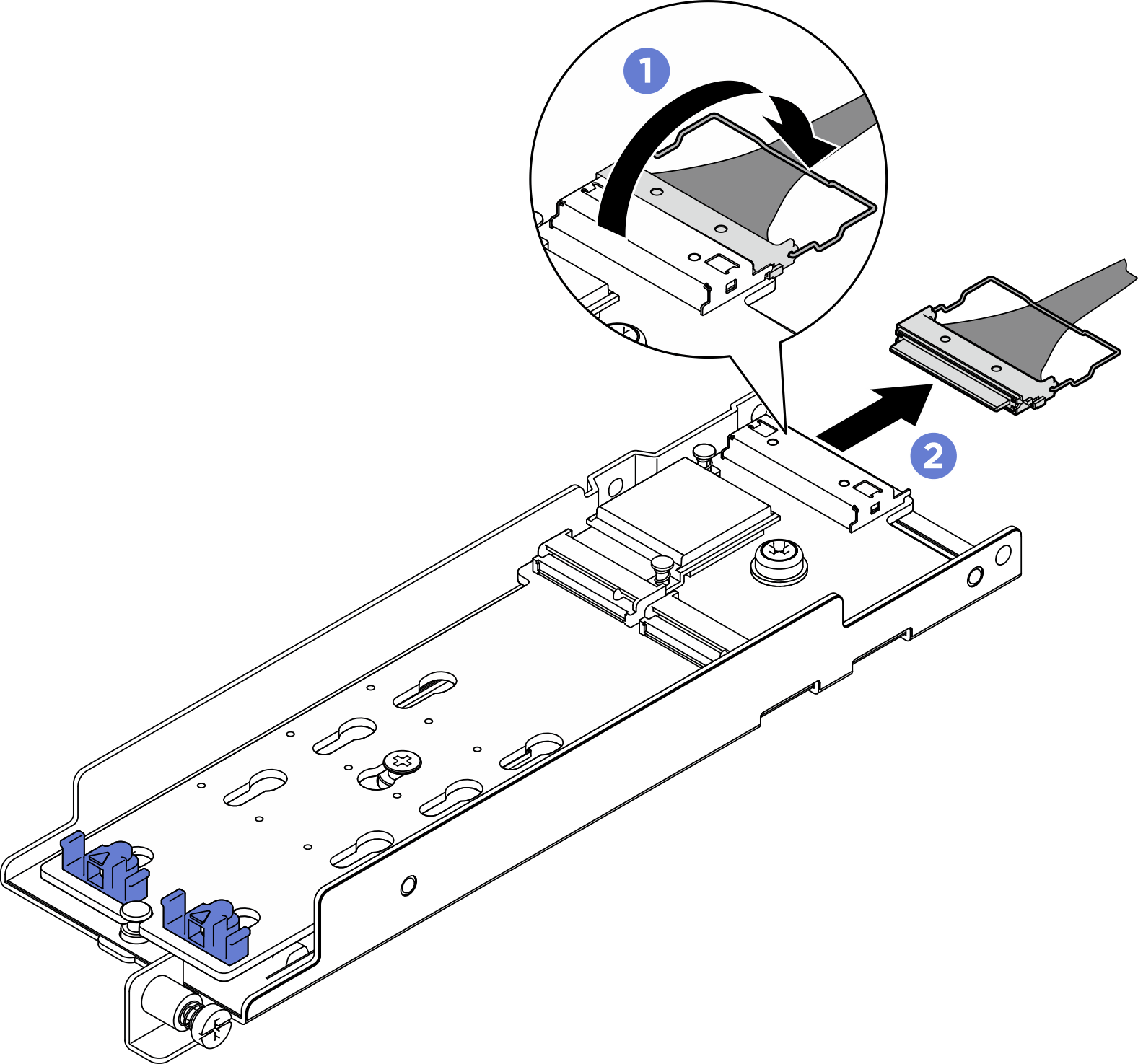

      Figure 4. Déconnexion du câble M.2



      • Décrochez le crochet de câble du connecteur.
      • Déconnectez le câble du fond de panier M.2.
