M.2 부트 어댑터 및 드라이브 제거

이 항목에서 M.2 부트 어댑터 및 드라이브를 제거하는 방법을 알아보십시오.

이 작업 정보

주의
  • 설치 지침의 내용을 살펴보고 안전하게 작업할 수 있도록 합니다.

  • 서버와 주변 장치를 끄고 전원 코드 및 모든 외부 케이블을 분리하십시오(서버 전원 끄기 참조).

  • 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오.

절차

  1. 이 작업을 준비하십시오.
    1. 해당하는 경우 보안 베젤을 제거하십시오(보안 베젤 제거 참조).

    2. 윗면 덮개를 제거하십시오(윗면 덮개 제거 참조).

    3. 공기 조절 장치를 제거하십시오(공기 조절 장치 제거 참조).

  2. 고정 나사를 풀고 M.2 부트 어댑터를 약간 앞으로 밀어 시스템 보드에서 분리합니다. 그런 다음 M.2 부트 어댑터를 들어 올립니다.
    그림 1. M.2 부트 어댑터 제거

  3. 백플레인에서 M.2 드라이브를 제거하십시오.
    그림 2. M.2 드라이브 제거


    • 리테이너 클립을 집고 잡으십시오.
    • 고정 클립을 왼쪽으로 살짝 밀어 M.2 드라이브를 분리합니다.
    • M.2 드라이브의 뒷면을 백플레인에서 멀리 돌리십시오.
    • M.2 드라이브를 제거하십시오.

이 작업 완료 후

  • M.2 드라이브의 교체 장치를 설치하십시오(M.2 드라이브 및 부트 어댑터 설치 참조).
  • 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.

  • 구성 요소를 재활용할 계획이 있는 경우:

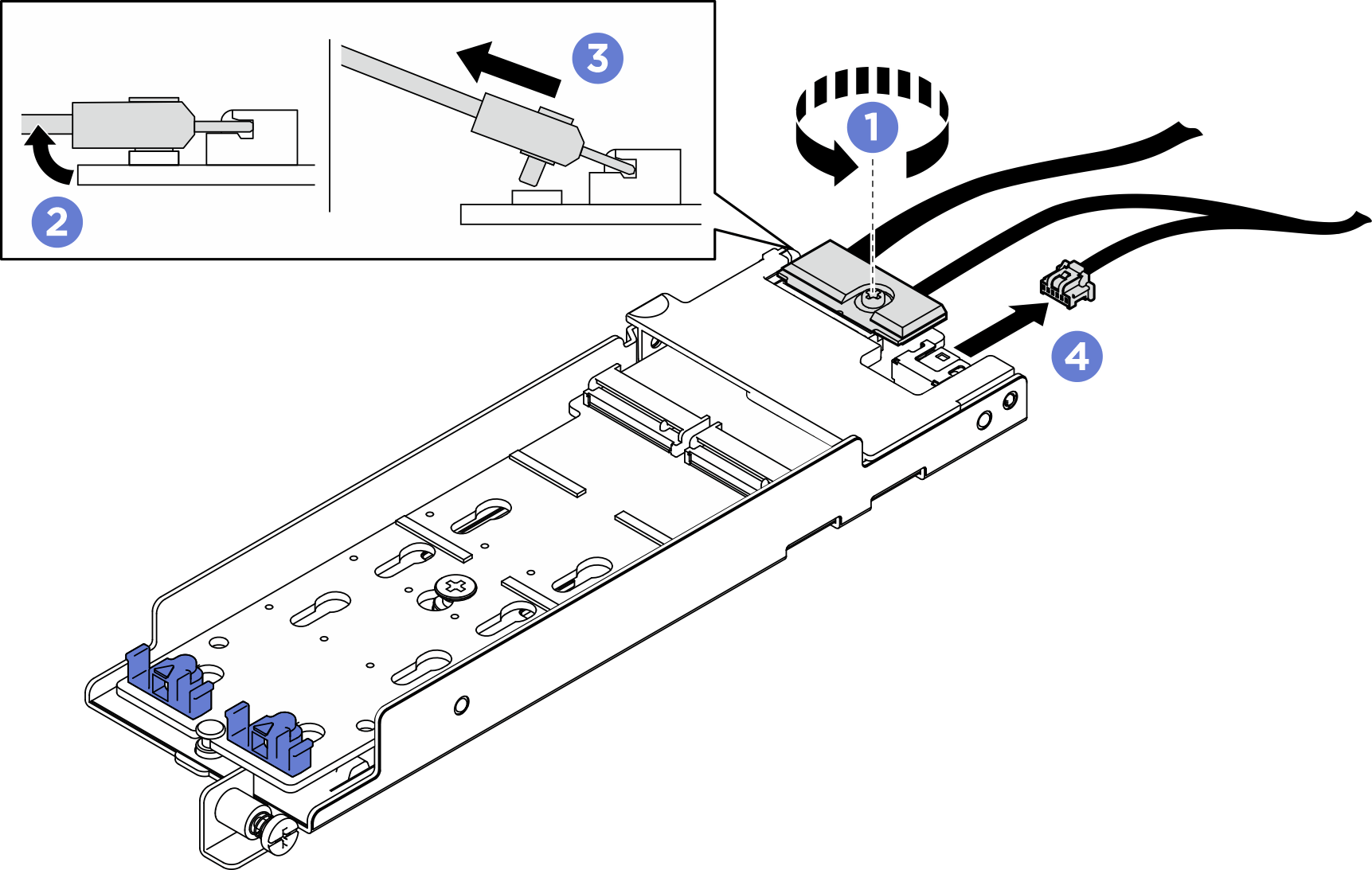

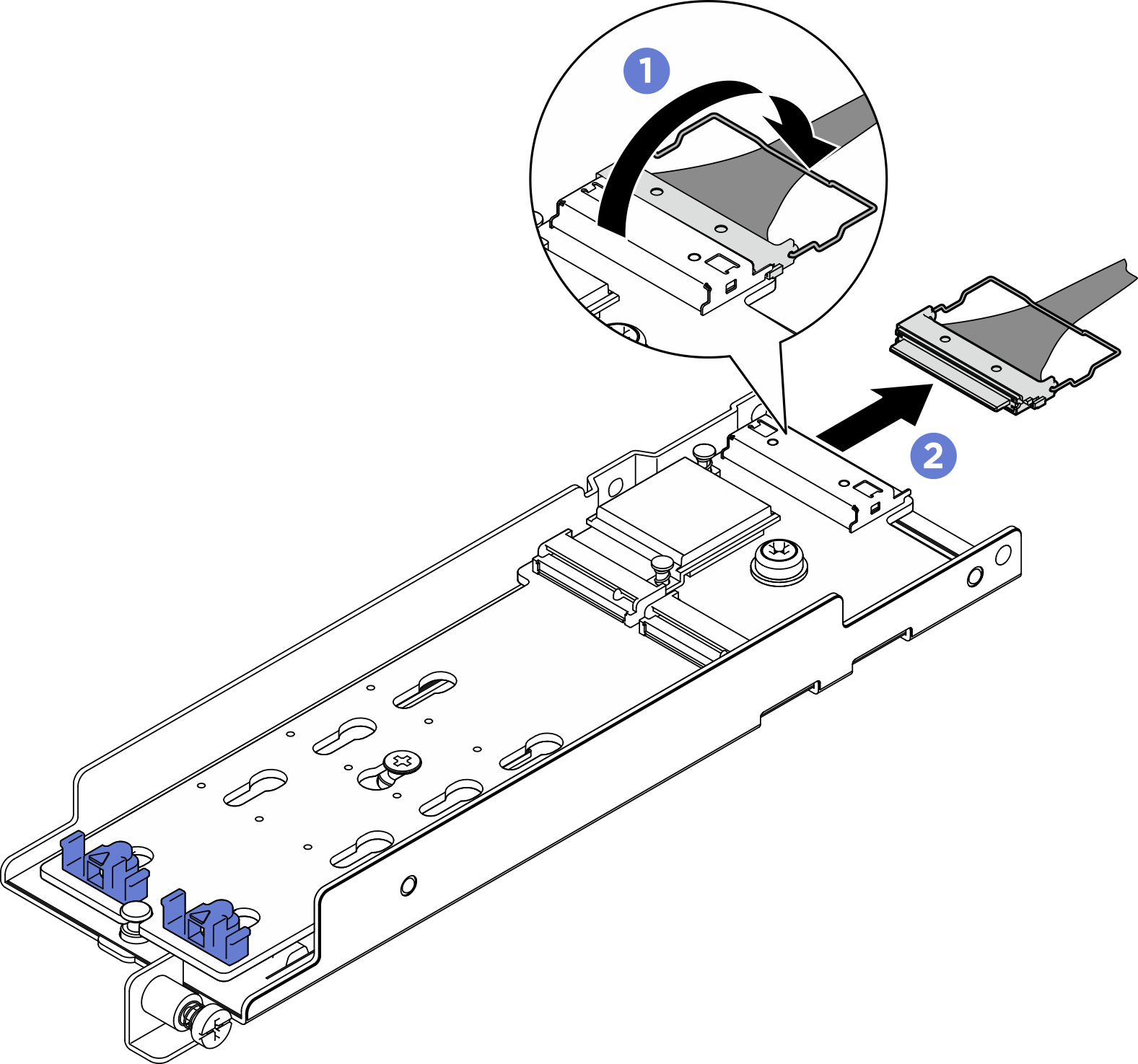

    그림 3. M.2 케이블 분리

    • M.2 케이블을 어댑터에 고정하는 고정 나사를 푸십시오.
    • 어댑터에서 M.2 케이블을 분리하십시오.
    • 어댑터의 덮개를 여십시오.
    • M.2 백플레인을 어댑터에 고정하는 고정 나사를 푸십시오.
    • M.2 백플레인을 어댑터에 고정하는 나사를 제거하십시오.
    • 어댑터에서 M.2 백플레인을 제거하십시오.

YouTube에서 절차 동영상을 시청하십시오.
