M.2 드라이브 및 부트 어댑터 설치

이 항목에서 M.2 드라이브 및 부트 어댑터를 설치하는 방법을 알아보십시오.

이 작업 정보

ThinkEdge SE450는 다양한 유형의 M.2 백플레인을 지원합니다. 구성에 따라 다음 M.2 백플레인 중 하나를 설치할 수 있습니다.
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (SATA/NVMe 2베이 백플레인)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (B540i-2i SATA/NVMe 백플레인)

B540i-2i SATA/NVMe 백플레인을 설치하려는 경우, 백플레인을 설치하기 전에 어댑터 덮개를 제거해야 합니다.

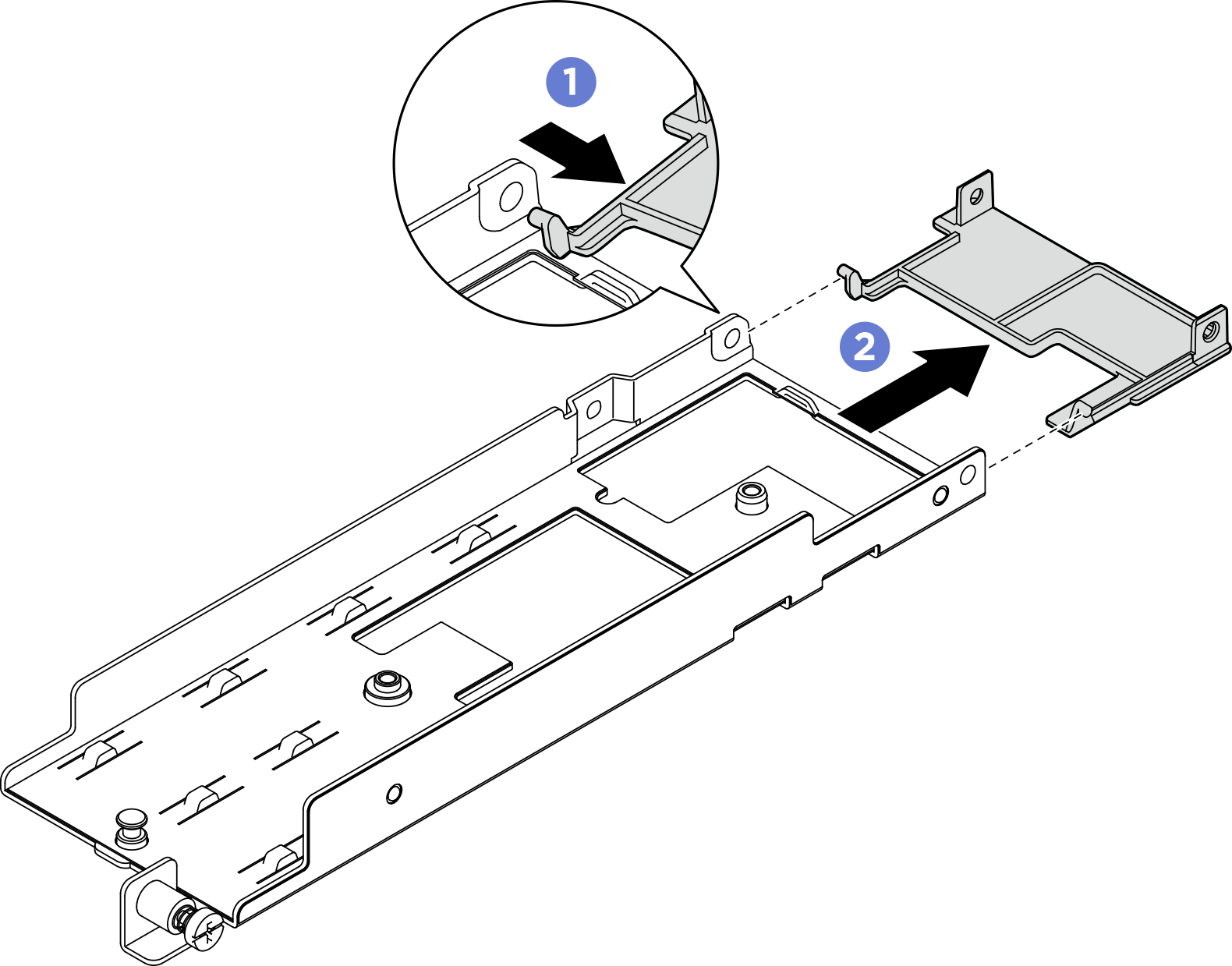

그림 1. 어댑터 덮개 제거

  • 그림과 같이 어댑터 덮개의 한쪽을 눌러 어댑터에서 분리합니다.
  • 어댑터에서 덮개를 제거합니다.

절차

구성에 따라 M.2 부트 어댑터 및 백플레인이 이 섹션의 그림과 약간 다를 수 있습니다.
  1. 필요한 경우 어댑터에 교체 백플레인을 설치합니다.
    1. 백플레인을 설치하십시오.

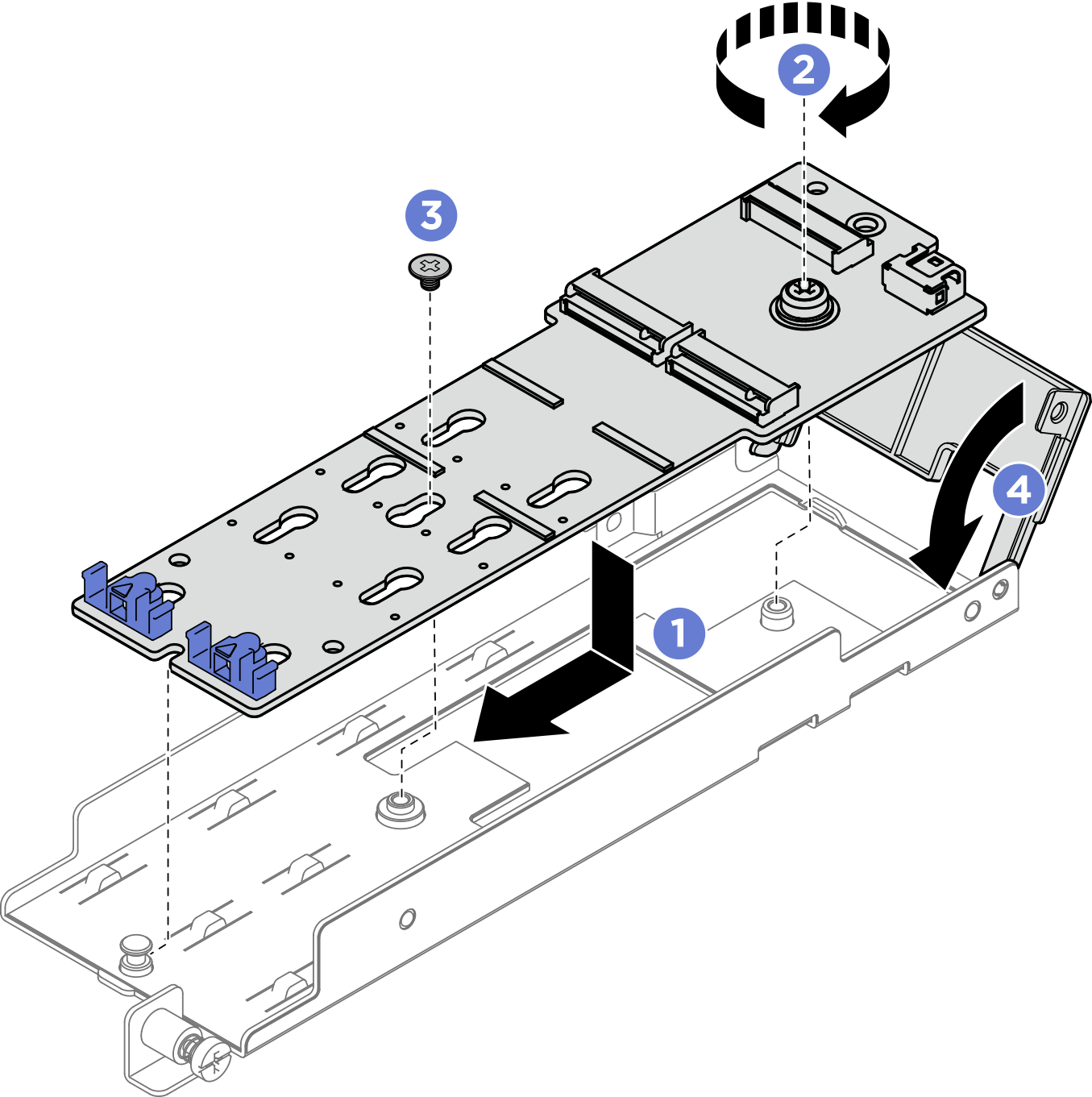

      그림 2. M.2 백플레인 설치

      • 후면판을 어댑터의 슬롯에 맞춥니다.
      • M.2 백플레인의 고정 나사를 조이십시오.
      • 나사로 M.2 백플레인을 고정합니다.
      • 해당하는 경우 어댑터 덮개를 닫습니다.
    2. 백플레인에 M.2 케이블을 연결하십시오.
      SATA/NVMe 2베이 백플레인

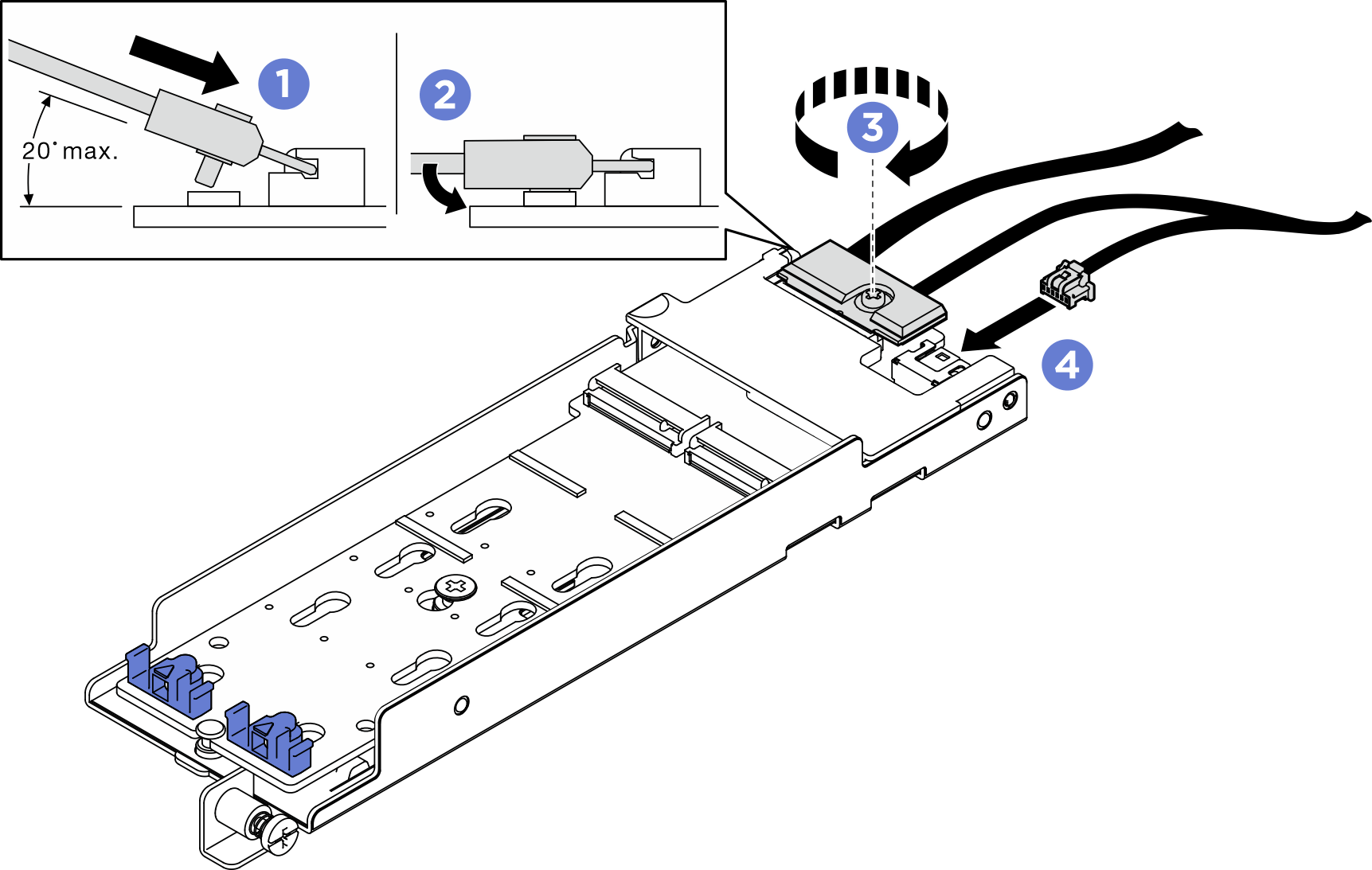

      그림 3. M.2 케이블 연결

      • 커넥터를 20도 이하로 기울여 밑면이 램프에 닿을 때까지 삽입하십시오.
      • 커넥터를 아래로 평평하게 누릅니다.
      • 신호 케이블의 나사를 조이십시오.
      • 전원 케이블을 연결하십시오.
      B540i-2i SATA/NVMe 백플레인

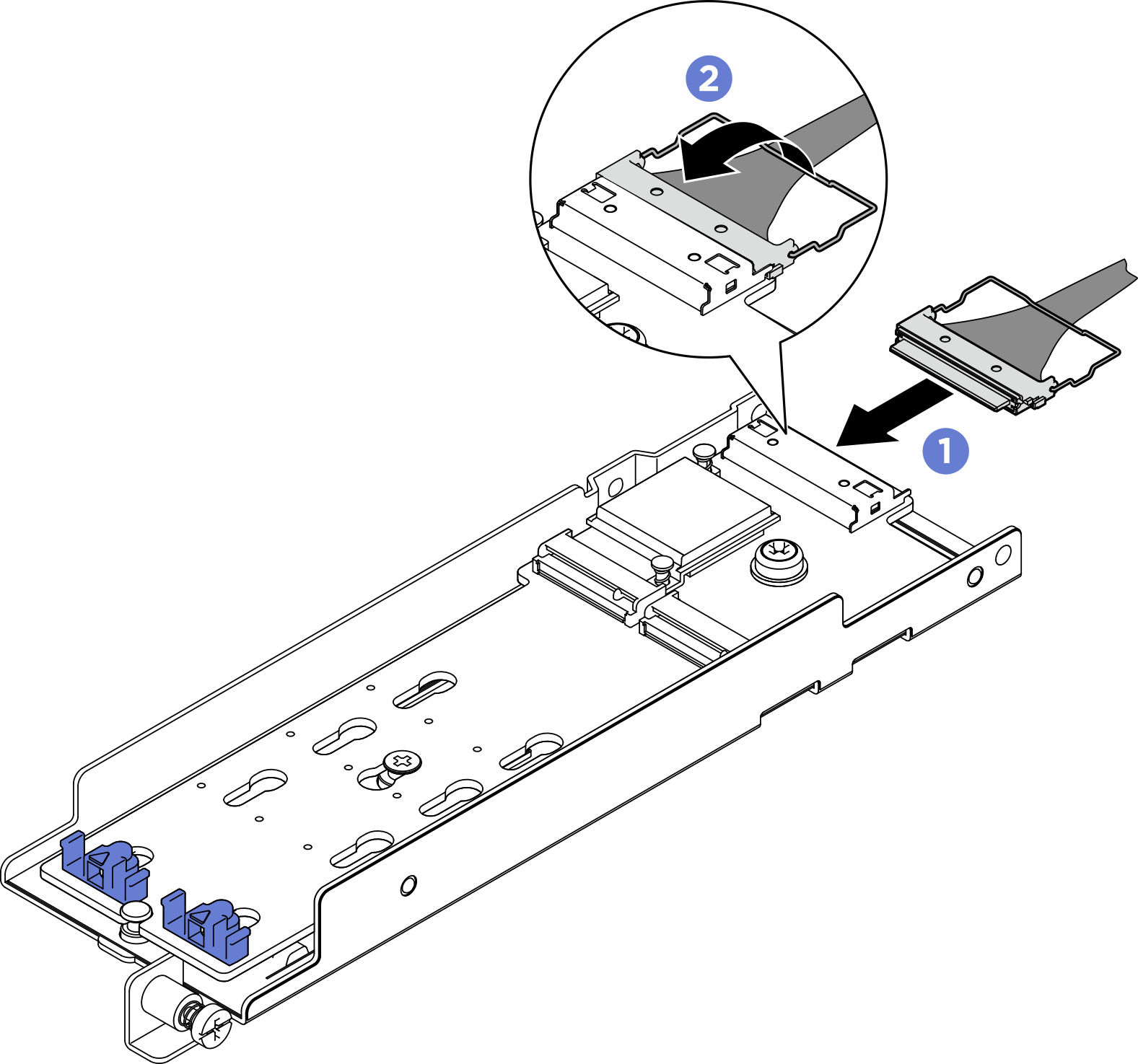

      그림 4. M.2 케이블 연결

      • 케이블을 M.2 백플레인에 연결하십시오.
      • 커넥터에 케이블의 와이어 베일을 거십시오.
  2. 백플레인에 M.2 드라이브를 설치하십시오.
    그림 5. M.2 드라이브 설치

    • M.2 드라이브를 커넥터에 맞추십시오.
    • M.2 드라이브의 다른 쪽 끝을 백플레인 쪽으로 돌리십시오.
    • 고정 클립을 앞으로 밀어 드라이브를 백플레인에 고정합니다.
  3. 그림과 같이 가이드 핀과 케이블 클립 2개 사이에 케이블을 넣습니다. 어댑터와 전원 공급 장치 케이지에 있는 두 삼각형의 뾰족한 끝을 맞추고 브래킷을 아래로 내립니다. 그런 다음 어댑터를 뒤로 살짝 밀고 고정 나사를 조여 어댑터를 고정합니다.
    • 어댑터에 어댑터 덮개가 없는 경우, 백플레인이 주변 구성 요소에 닿지 않도록 주의하십시오. 주변 구성 요소에 닿으면 백플레인이 손상될 수 있습니다.

    • 적절한 설치를 위한 공간을 확보하려면 어댑터를 설치하기 전에 그림과 같이 케이블 클립 2개로 케이블을 넣어야 합니다.

    그림 6. M.2 부트 어댑터 설치

이 작업 완료 후

  1. 계속해서 부품 교체를 완료하십시오(부품 교체 완료 참조).

  2. 운영 체제를 배포하십시오(운영 체제 배포 참조).

YouTube에서 절차 시청하기
