Installazione delle unità e dell'adattatore di avvio M.2

Consultare questo argomento per informazioni su come installare le unità e l'adattatore di avvio M.2.

Informazioni su questa attività

ThinkEdge SE450 supporta i diversi tipi di backplane M.2. A seconda della configurazione, è possibile installare uno dei seguenti backplane M.2:
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (backplane a 2 vani SATA/NVMe)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (backplane SATA/NVMe B540i-2i)

Se è necessario installare il backplane SATA/NVMe B540i-2i, assicurarsi di rimuovere il coperchio dell'adattatore prima di installare il backplane.

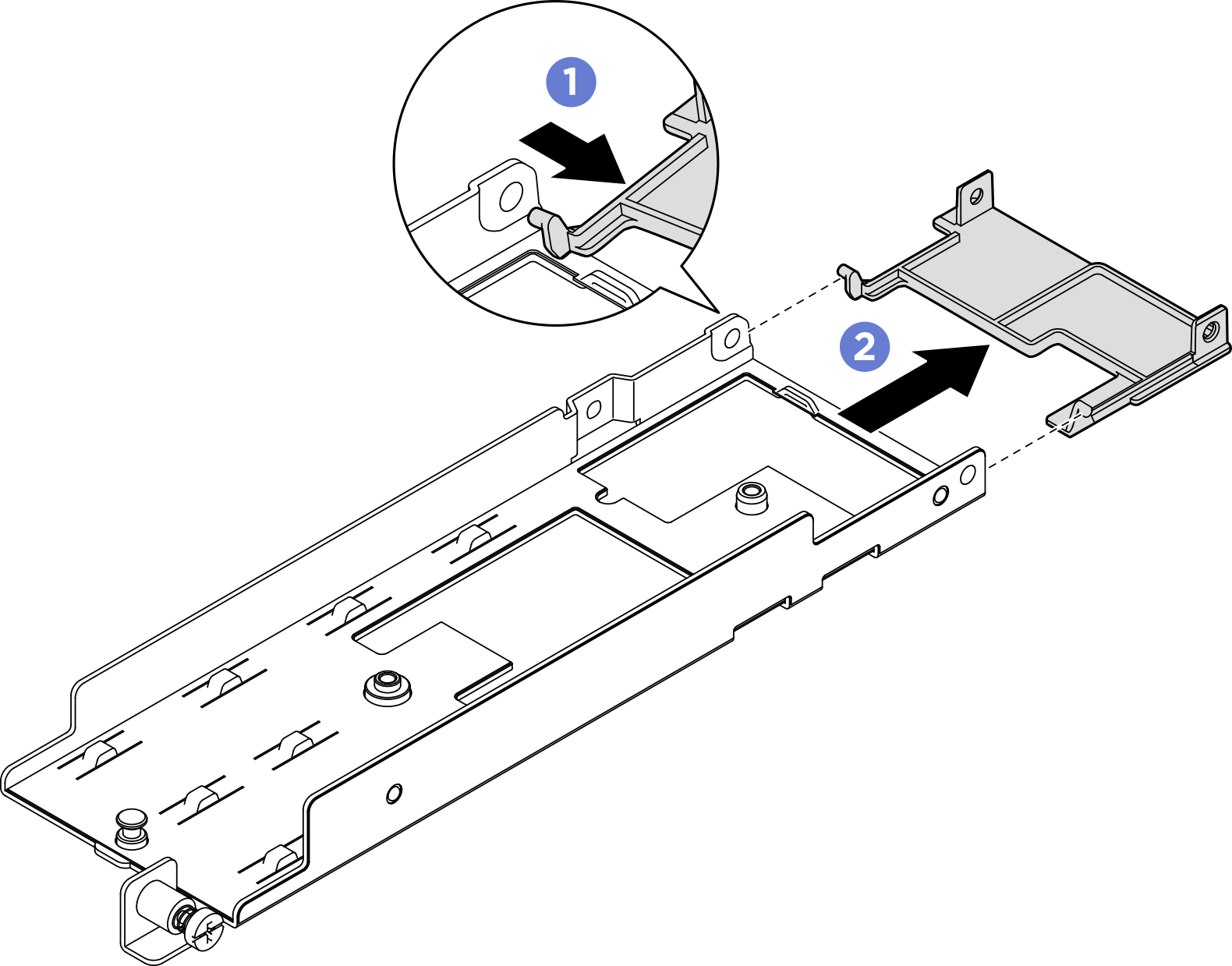

Figura 1. Rimozione del coperchio dell'adattatore

  • Premere un lato del coperchio dell'adattatore come illustrato per sganciarlo dall'adattatore.
  • Rimuovere il coperchio dall'adattatore.

Procedura

Nota
A seconda della configurazione, l'adattatore di avvio M.2 e il backplane potrebbero avere un aspetto leggermente diverso dalla figura riportata in questa sezione.
  1. Se necessario, installare il backplane sostitutivo sull'adattatore.
    1. Installare il backplane.

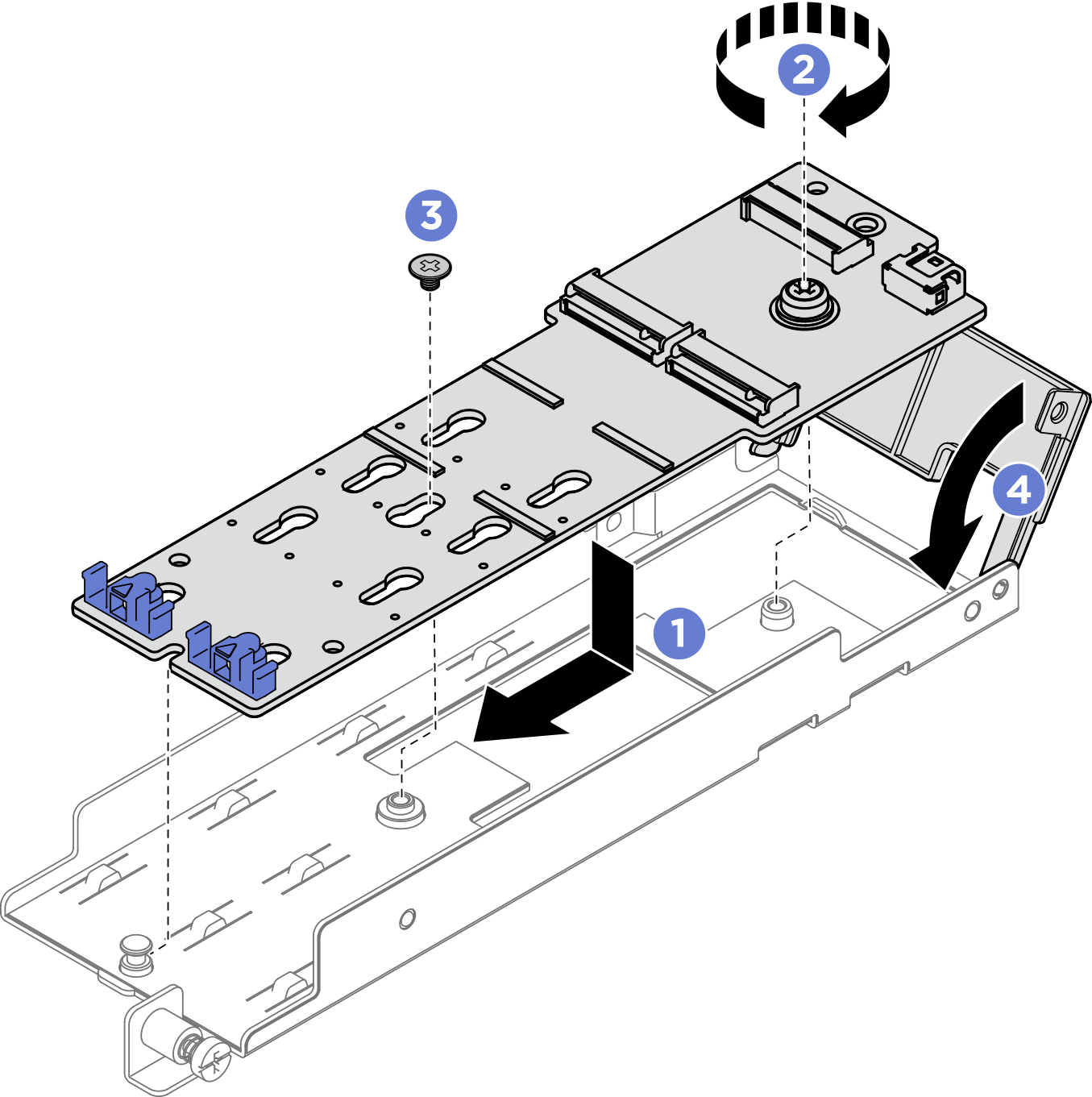

      Figura 2. Installazione del backplane M.2

      • Allineare il backplane con lo slot nell'adattatore.
      • Stringere la vite prigioniera sul backplane M.2.
      • Fissare il backplane M.2 con una vite.
      • Se applicabile, chiudere il coperchio dell'adattatore.
    2. Collegare il cavo M.2 al backplane.
      Backplane a 2 vani SATA/NVMe

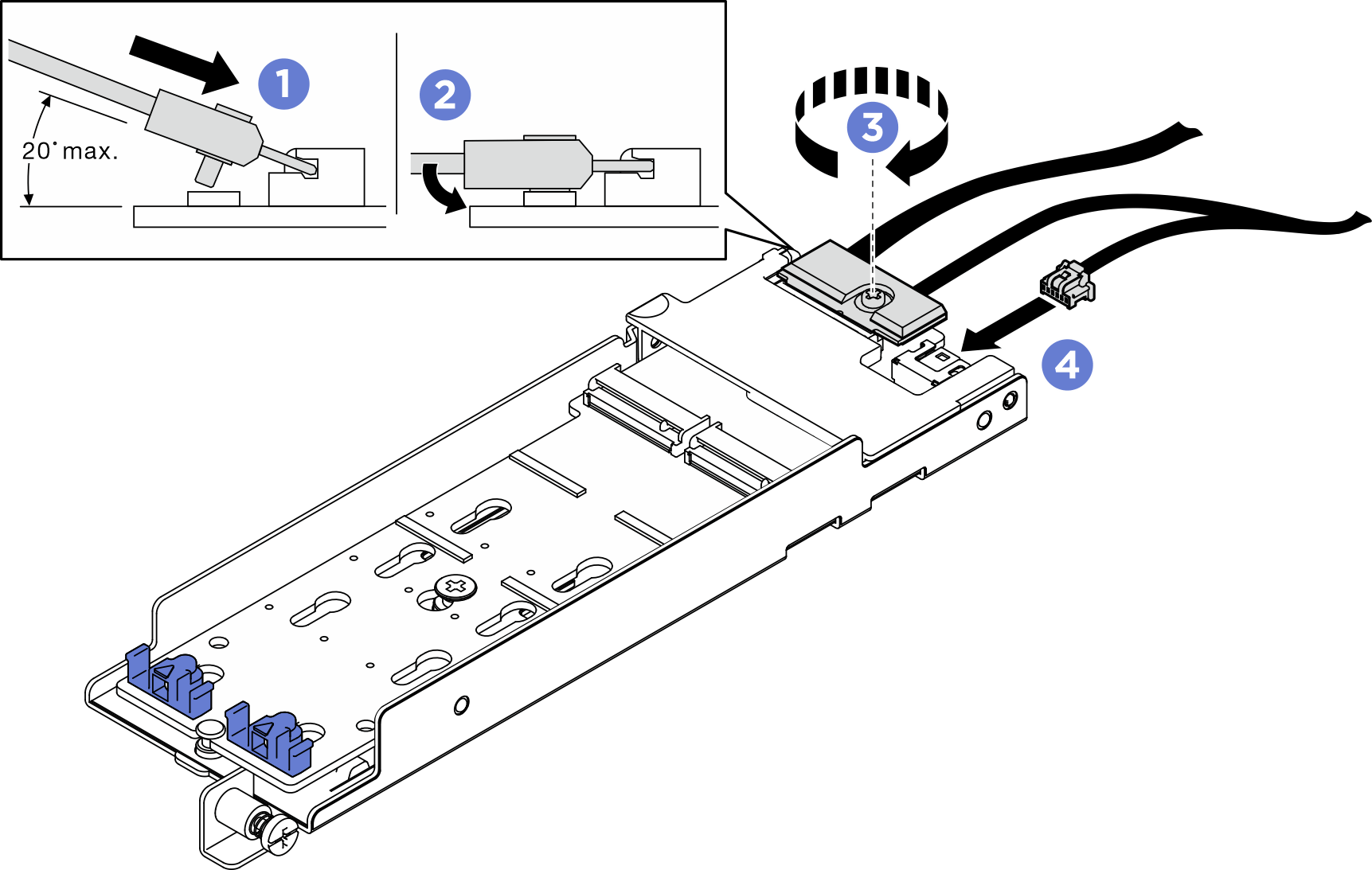

      Figura 3. Collegamento del cavo M.2

      • Inclinare il connettore con un angolo di massimo 20 gradi e inserirlo finché la superficie inferiore non raggiunge la rampa.
      • Premere il connettore verso il basso.
      • Stringere la vite sul cavo di segnale.
      • Collegare il cavo di alimentazione.
      Backplane SATA/NVMe B540i-2i

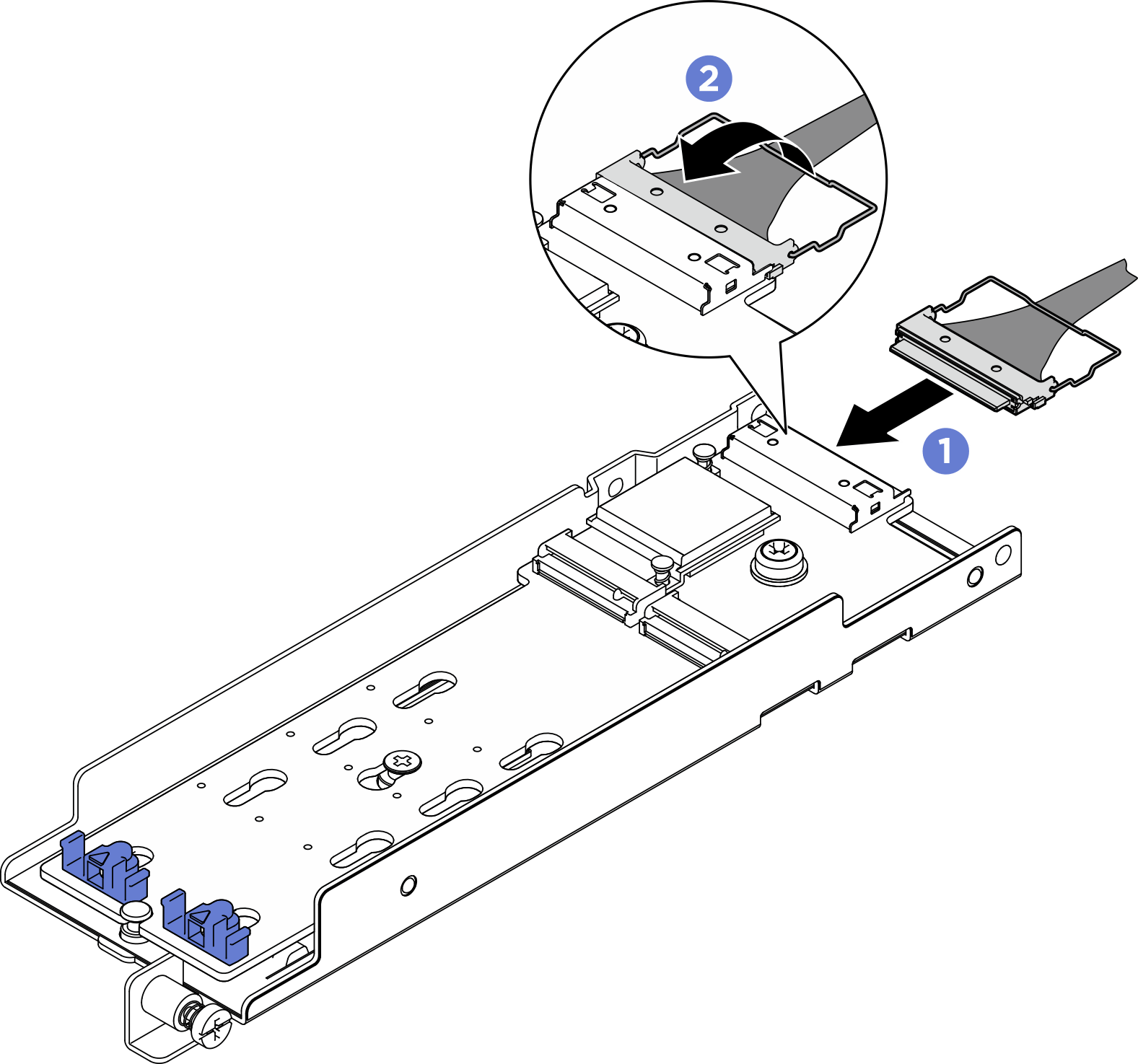

      Figura 4. Collegamento del cavo M.2

      • Collegare il cavo al backplane M.2.
      • Agganciare il fermo del cavo sul connettore.
  2. Installazione delle unità M.2 al backplane.
    Figura 5. Installazione delle unità M.2

    • Allineare le unità M.2 con i connettori.
    • Ruotare l'altra estremità delle unità M.2 verso il backplane.
    • Far scorrere i fermi di blocco in avanti per fissare le unità al backplane.
  3. Inserire i cavi tra il piedino della guida e i due fermacavi, come illustrato. Allineare le estremità a punta dei due triangoli sull'adattatore e sul telaio dell'alimentatore e abbassare la staffa. Quindi, far scorrere leggermente l'adattatore all'indietro e serrare la vite prigioniera per fissarlo.
    Nota
    • Se l'adattatore è senza il coperchio dell'adattatore, assicurarsi di NON lasciare che il backplane entri in contatto con i componenti vicini. Se si toccano i componenti vicini, si potrebbe danneggiare il backplane.

    • Per risparmiare spazio ed eseguire un'installazione corretta, assicurarsi di inserire i cavi nei due fermacavi, come illustrato prima dell'installazione dell'adattatore.

    Figura 6. Installazione dell'adattatore di avvio M.2

Una volta completata questa attività

  1. Procedere per completare la sostituzione dei componenti (vedere Completamento delle operazioni di sostituzione dei componenti).

  2. Distribuire il sistema operativo. Vedere Distribuzione del sistema operativo.
