Установка адаптера загрузки и дисков M.2

В этом разделе представлены сведения по установке адаптера загрузки и дисков M.2.

Об этой задаче

ThinkEdge SE450 поддерживает разные типы объединительных панелей M.2. В зависимости от конфигурации, может быть установлена одна из следующих объединительных панелей M.2:
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (объединительная панель SATA/NVMe с 2 отсеками)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (объединительная панель B540i-2i SATA/NVMe)

При установке объединительной панели B540i-2i SATA/NVMe необходимо предварительно снять крышку адаптера.

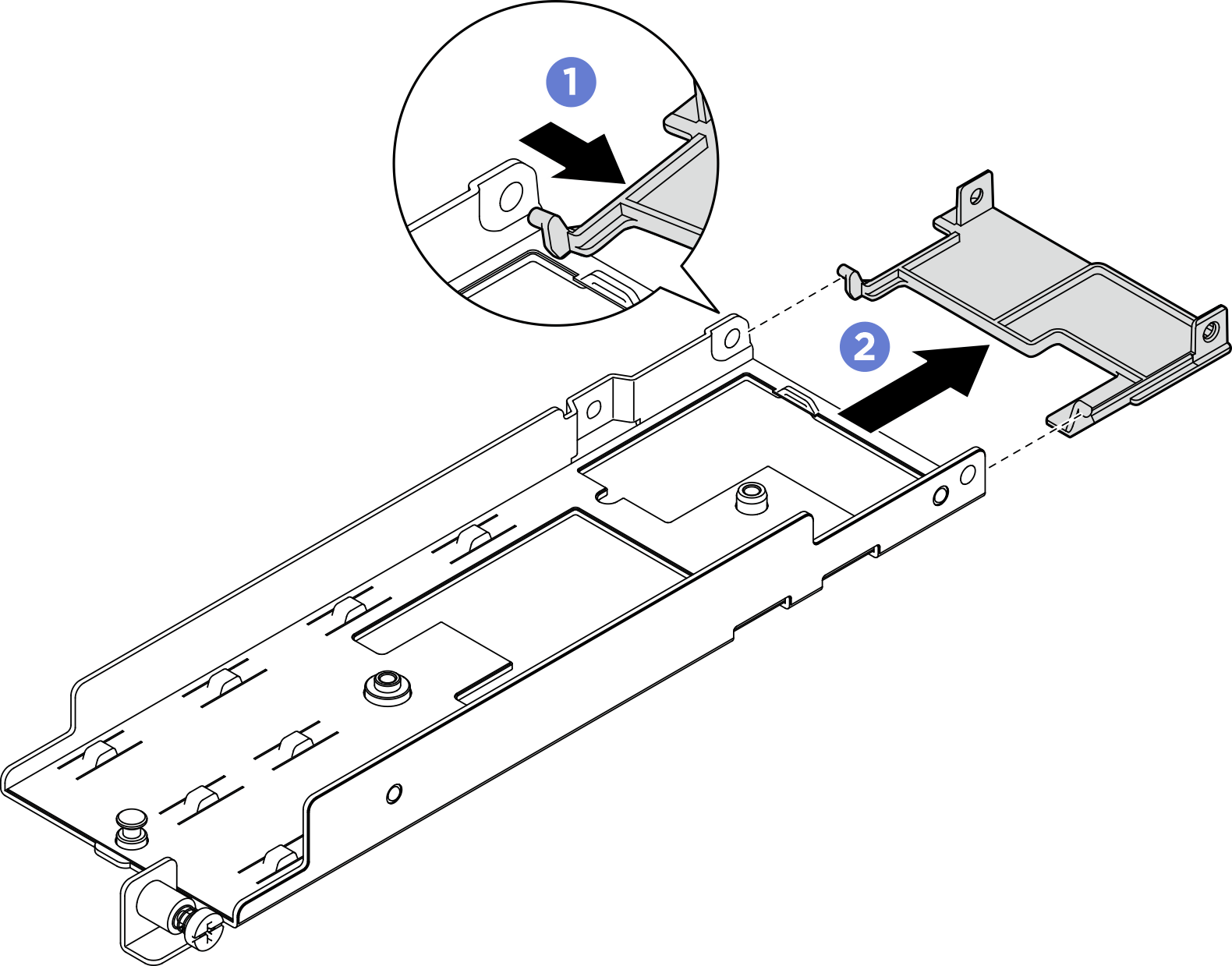

Рис. 1. Снятие крышки адаптера

  • Нажмите на одну сторону крышки адаптера, как показано на иллюстрации, для ее отсоединения от адаптера.
  • Снимите крышку с адаптера.

Процедура

Прим.
В зависимости от конфигурации адаптер загрузки и объединительная панель M.2 могут выглядеть несколько иначе, чем на рисунке в данном разделе.
  1. При необходимости установите сменную объединительную панель на адаптер.
    1. Установите объединительную панель.

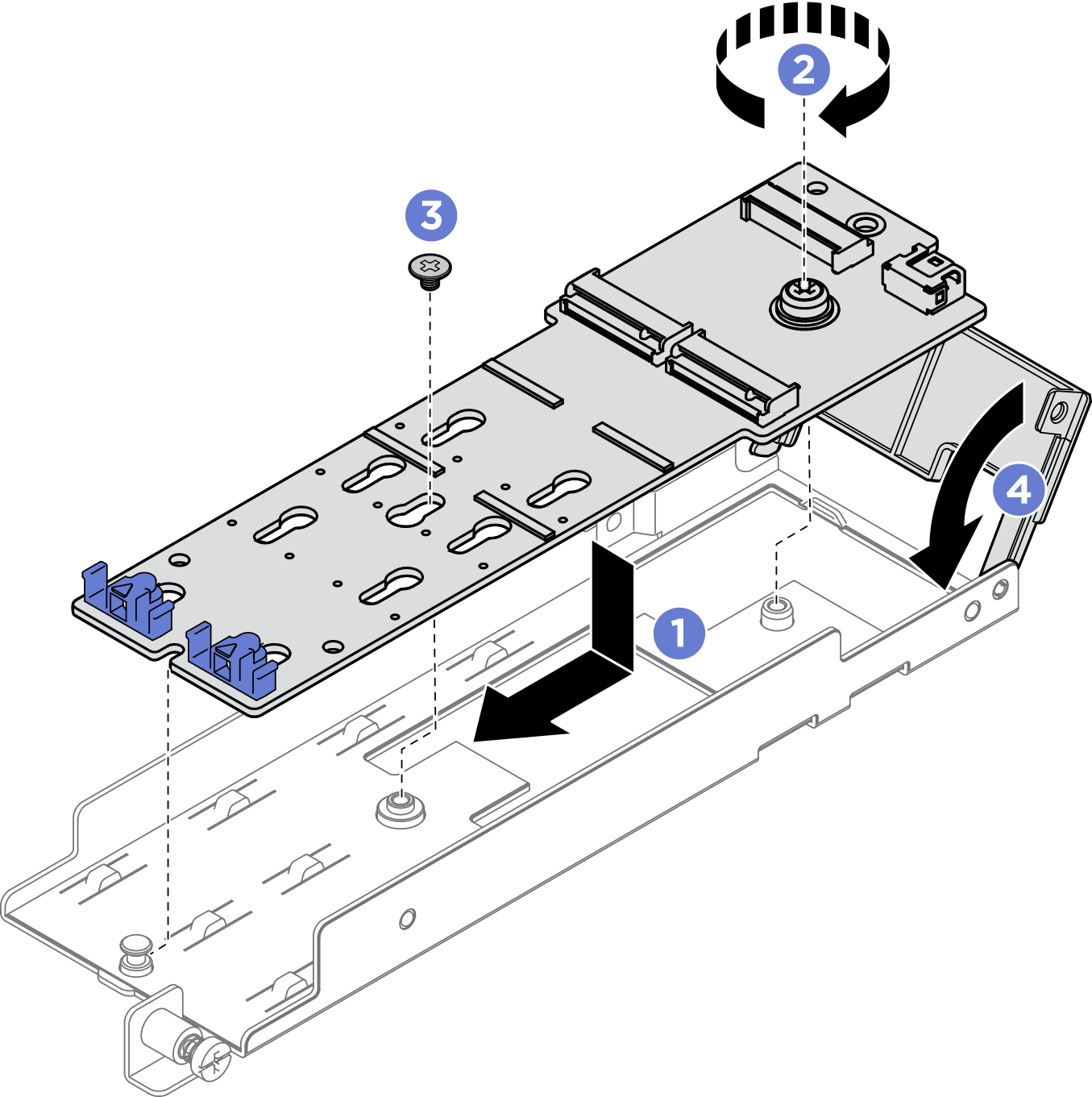

      Рис. 2. Установка объединительной панели M.2

      • Совместите объединительную панель с гнездом в адаптере.
      • Затяните невыпадающий винт на объединительной панели M.2.
      • Зафиксируйте объединительную панель M.2 винтом.
      • Если применимо, закройте крышку адаптера.
    2. Подключите кабель M.2 к объединительной панели.
      Объединительная панель SATA/NVMe с 2 отсеками

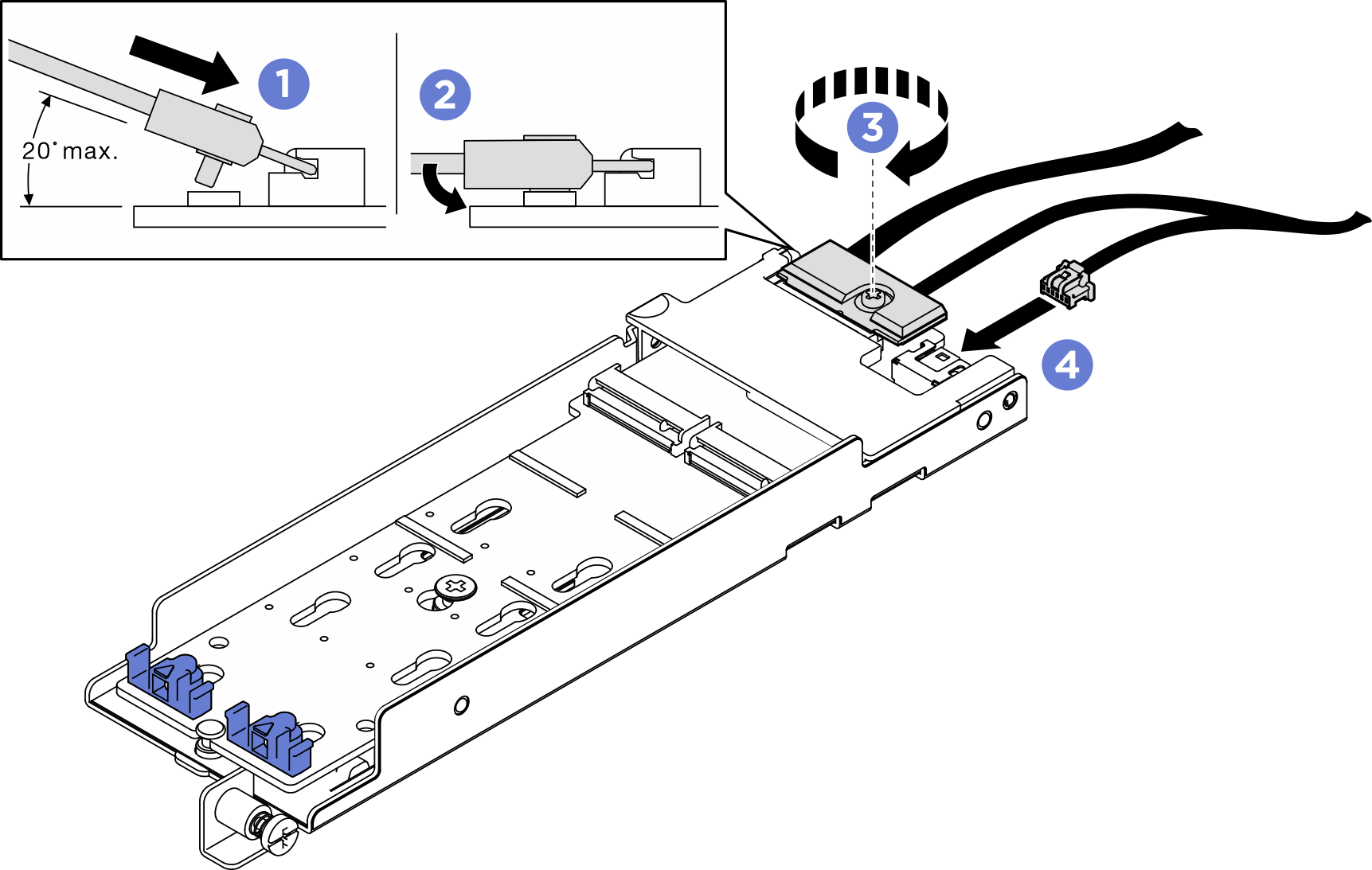

      Рис. 3. Подключение кабеля M.2

      • Наклоните разъем под углом 20 градусов или меньше и вставляйте его до тех пор, пока его нижняя поверхность не достигнет рампы.
      • Нажмите на разъем в направлении вниз.
      • Затяните винт на сигнальном кабеле
      • Подключите кабель питания.
      Объединительная панель B540i-2i SATA/NVMe

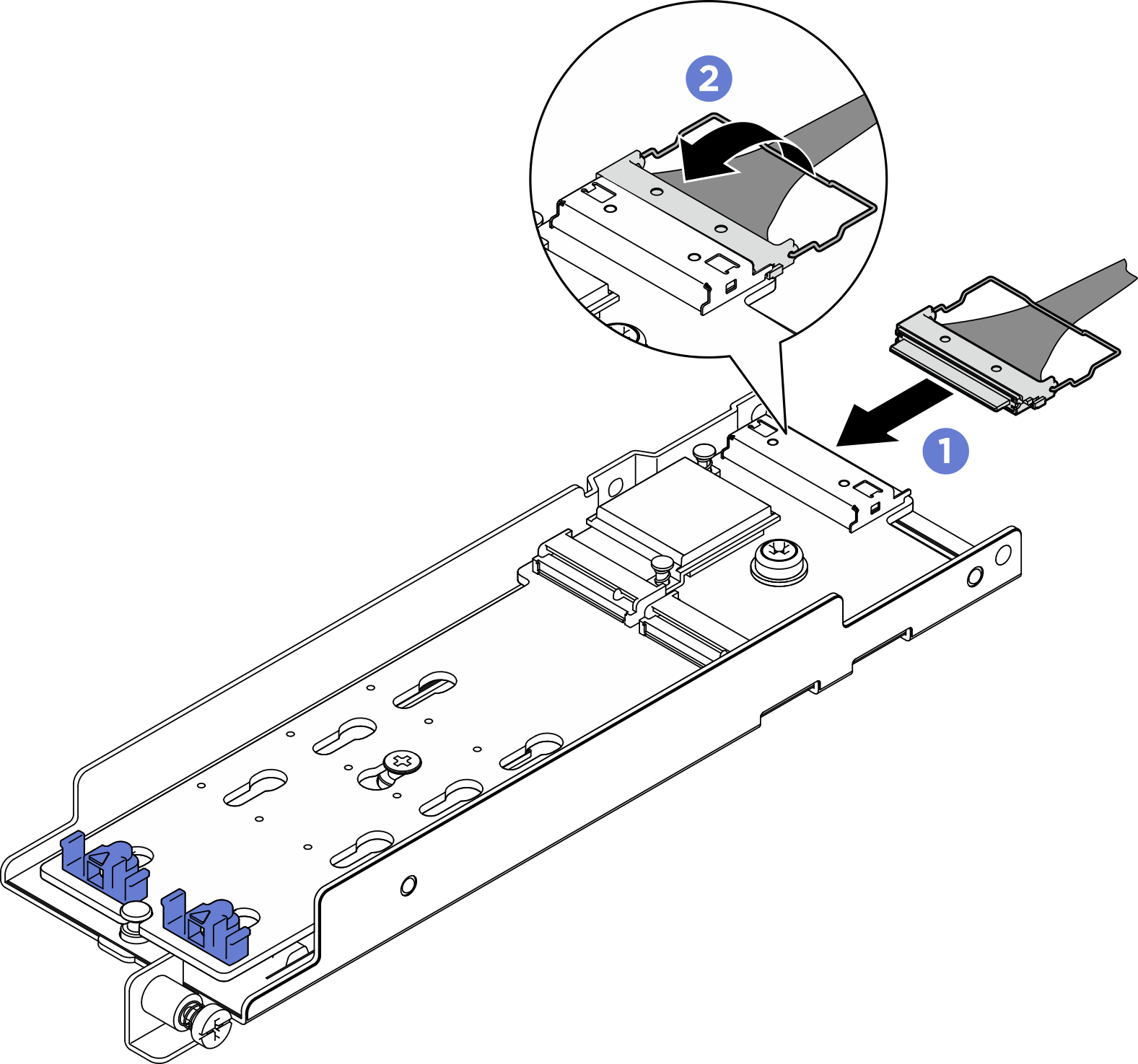

      Рис. 4. Подключение кабеля M.2

      • Подключите кабель к объединительной панели M.2.
      • Закрепите металлическую ручку на кабеле в разъеме.
  2. Установите диски M.2 на объединительной панели.
    Рис. 5. Установка дисков M.2

    • Совместите диски M.2 с разъемами.
    • Поверните другой конец дисков M.2 в направлении объединительной панели.
    • Сдвиньте фиксирующие защелки вперед, чтобы зафиксировать диски на объединительной панели.
  3. Закрепите кабели между направляющим штырем и двумя кабельными зажимами, как показано на рисунке. Совместите заостренные концы двух треугольников на адаптере и отсеке блока питания, затем опустите скобу. Слегка сдвиньте адаптер назад и затяните невыпадающий винт, чтобы зафиксировать адаптер.
    Прим.
    • Если адаптер без крышки, следите, чтобы объединительная панель НЕ СОПРИКАСАЛАСЬ с расположенными рядом компонентами. Прикосновение к расположенным поблизости компонентам может привести к повреждению объединительной панели.

    • Чтобы освободить место для установки, перед установкой адаптера закрепите кабели двумя кабельными зажимами, как показано на рисунке.

    Рис. 6. Установка адаптера загрузки M.2

После завершения этой задачи

  1. Завершите замену компонентов (см. раздел Завершение замены компонентов).

  2. Выполните развертывание операционной системы (см. раздел Развертывание операционной системы).

Посмотрите видео процедуры на YouTube
