10 placas posteriores AnyBay de 2,5" (dos procesadores y refrigeración asistida por líquidos)

Utilice esta sección para comprender la disposición de los cables de la placa posterior AnyBay para el modelo de servidor con diez unidades frontales de 2,5" para la configuración con dos procesadores y refrigeración asistida por líquidos.

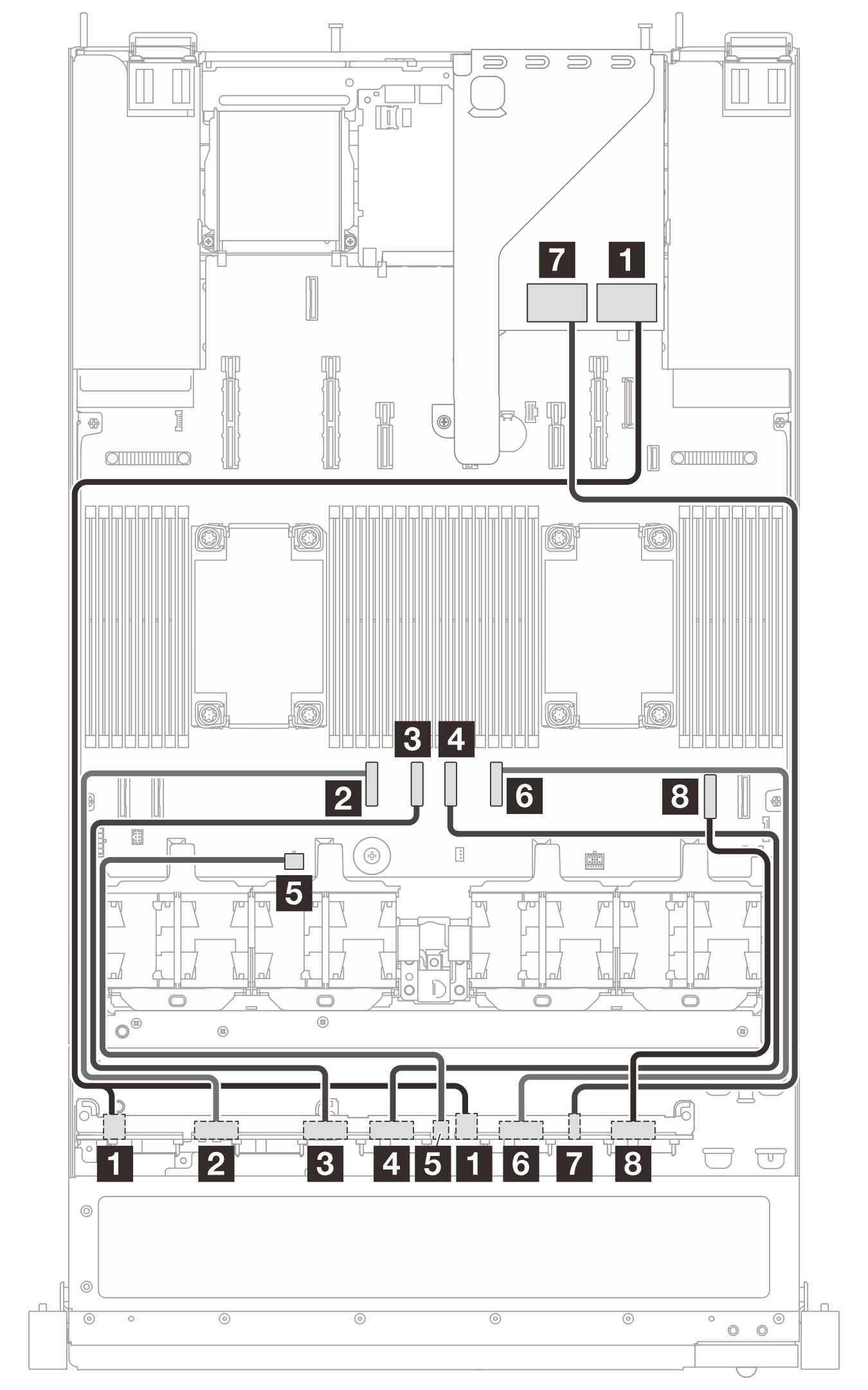

Figura 1. Disposición de los cables para 10 unidades AnyBay de 2,5" y 1 adaptador RAID SFF 16i (Gen 3/Gen 4)

Desde	Hasta	Longitud del cable
1 Conectores SAS 0 y SAS 1 en la placa posterior	1 Conectores C0 y C1 en el adaptador RAID Gen 3 Conector C0 en el adaptador RAID Gen 4	Gen 3: 820/1020 mm Gen 4: 900/1020 mm
2 Conector NVMe 0-1 en la placa posterior	2 Conector PCIe 6 en la placa del procesador	450 mm
3 Conector NVME 2-3 en la placa posterior	3 Conector PCIe 5 en la placa del procesador	550 mm
4 Conector NVME 4-5 en la placa posterior	4 Conector PCIe 4 en la placa del procesador	600 mm
5 Conector de alimentación en la placa posterior	5 Conector de alimentación 2A en la placa del procesador	480 mm
6 Conector NVMe 6-7 en la placa posterior	6 Conector PCIe 3 en la placa del procesador	550 mm
7 Conector SAS 2 en la placa posterior	7 Conector C2 en el adaptador RAID Gen 3 Conector C1 en el adaptador RAID Gen 4	900 mm
8 Conector NVME 8-9 en la placa posterior	8 Conector PCIe 2 en la placa del procesador	350 mm
