4 placas posteriores SAS/SATA de 2,5" (dos procesadores y el módulo Compute Complex Neptune Core)

Utilice esta sección para comprender la disposición de los cables de la placa posterior SAS/SATA para el modelo de servidor con cuatro unidades frontales de 2,5 pulgadas para la configuración con dos procesadores y el módulo Compute Complex Neptune Core.

Disposición de los cables para 4 unidades SAS/SATA de 2,5" y 1 adaptador RAID SFF 8i (Gen 3/Gen 4)​

Figura 1. Disposición de los cables para 4 unidades SAS/SATA de 2,5" y 1 adaptador RAID SFF 8i (Gen 3/Gen 4)

Desde	Hasta	Longitud del cable
1 Conector de alimentación en la placa posterior	1 Conector de alimentación 14 en la placa del procesador	700 mm
2 Conector SAS en la placa posterior	2 Conector C0 en el adaptador RAID	900 mm

Disposición de los cables para 4 unidades SAS/SATA de 2,5" y 1 adaptador RAID CFF 16i (Gen 4)​

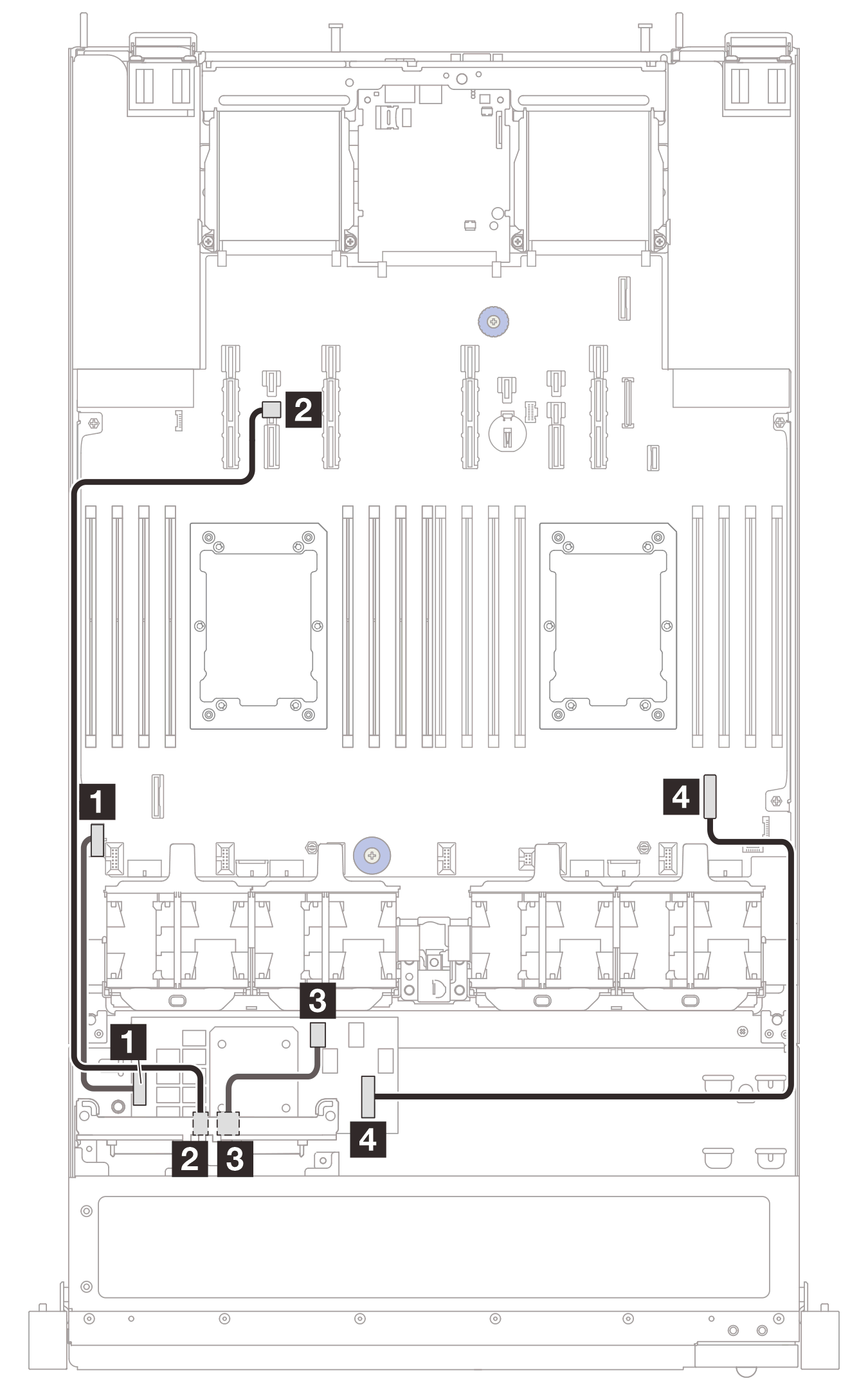

Figura 2. Disposición de los cables para 4 unidades SAS/SATA de 2,5" y 1 adaptador RAID CFF 16i (Gen 4)

Desde	Hasta	Longitud del cable
1 Conector de alimentación en el adaptador RAID	1 Conector de alimentación RAID (SR630 V4) en la placa del procesador	210 mm
2 Conector de alimentación en la placa posterior	2 Conector de alimentación 14 en la placa del procesador	700 mm
3 Conector C0 en el adaptador RAID	3 Conector SAS en la placa posterior	175 mm
4 Conector de entrada en el adaptador RAID	4 Conector PCIe 2 en la placa del procesador	450 mm
