Placa posterior E3.S 4

Consulte esta sección para comprender la disposición de los cables de la placa posterior E3.S 4.

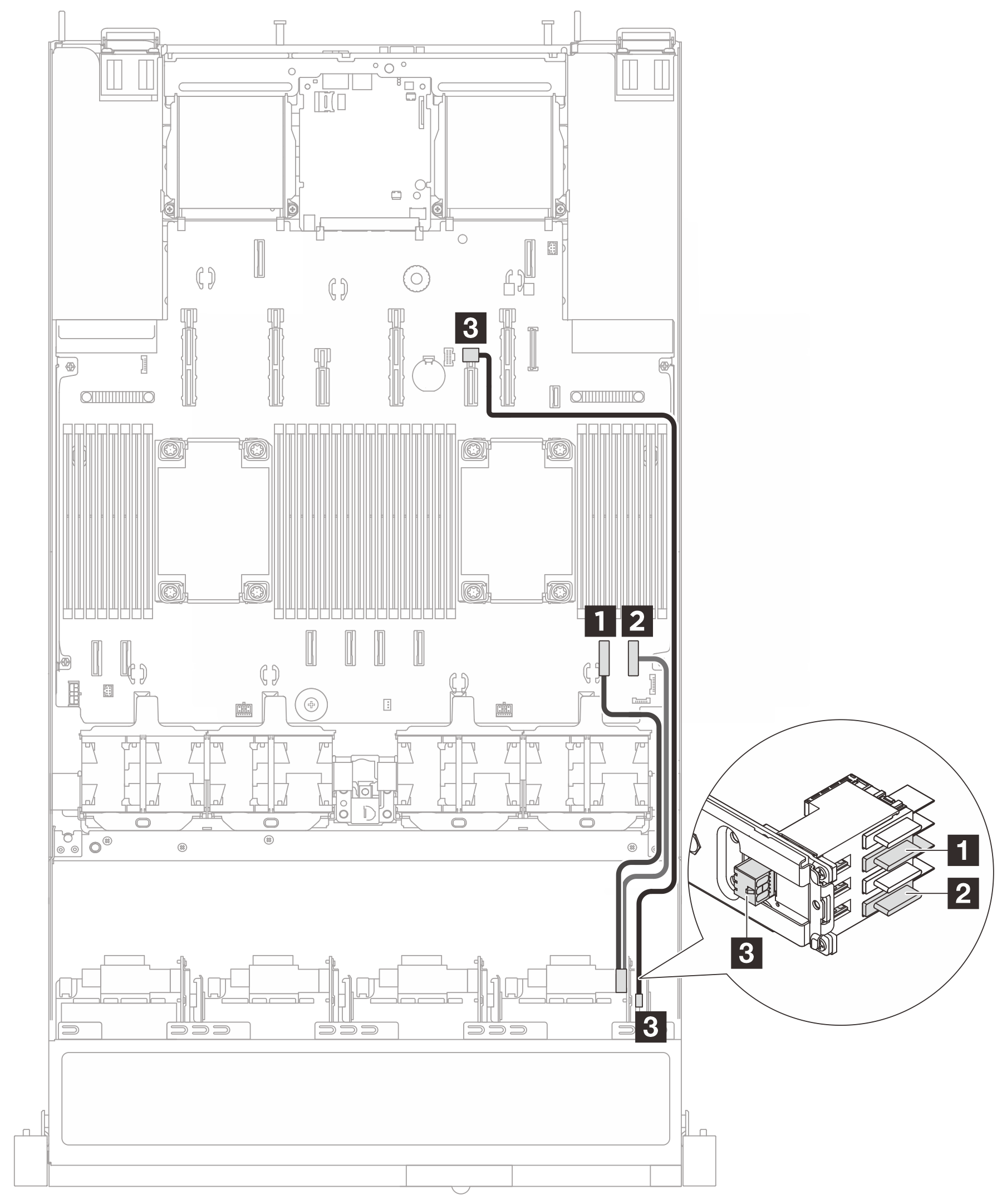

Figura 1. Disposición de los cables para la configuración incorporada de la placa posterior E3.S 4 (configuración estándar y refrigeración asistida por líquidos)

DesdeHastaLongitud del cable
1

  • Bahía 0-1 (placa posterior de 4X1T)

  • Bahía 1 (placa posterior de 2X2T)

1 Conector PCIe 2300 mm
2

  • Bahía 2-3 (placa posterior 4X1T backplane)

  • Bahía 3 (placa posterior 2X2T)

2 Conector PCIe 1300 mm
3 Conector de alimentación3 Conector de alimentación 10700 mm

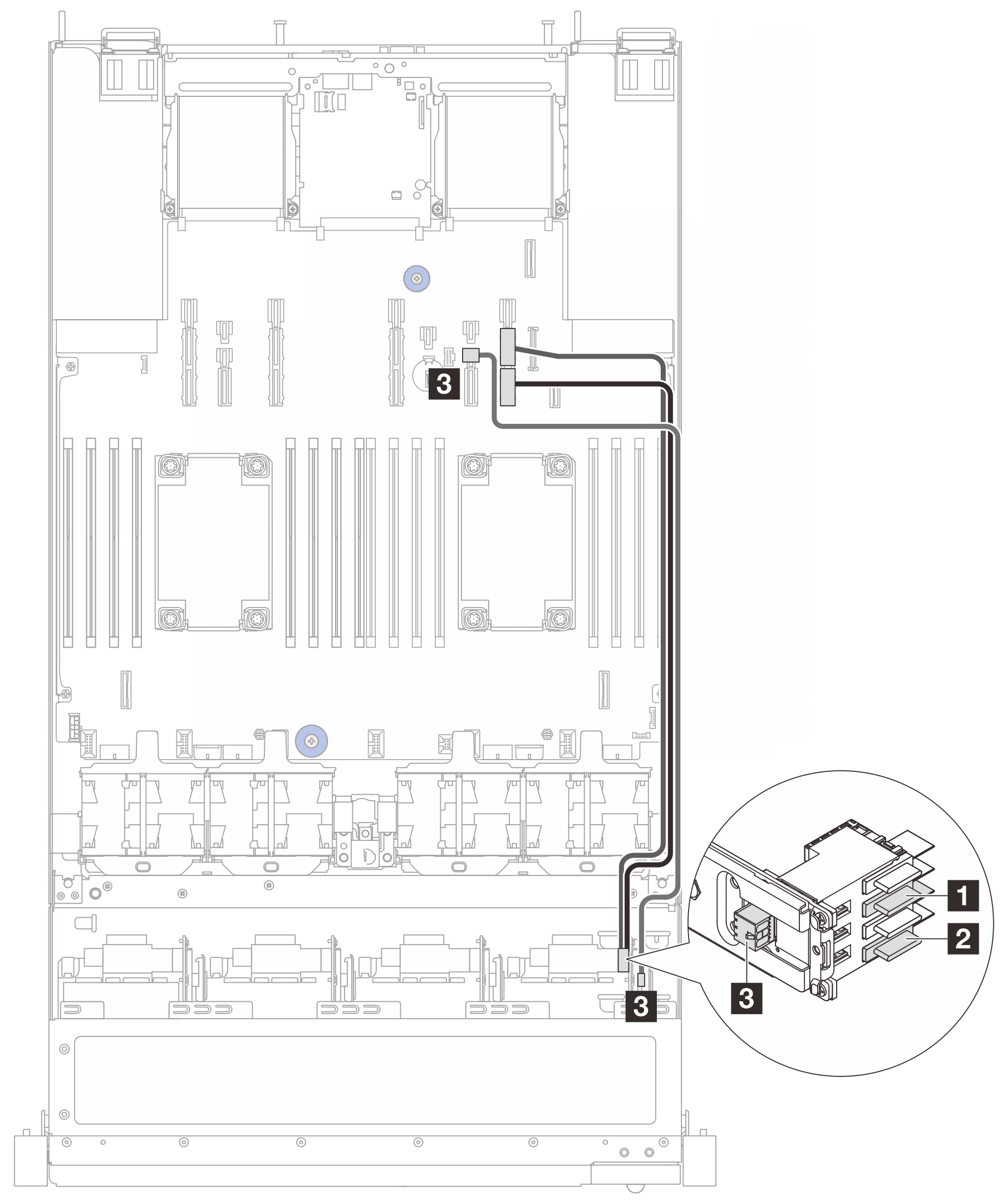

Figura 2. Disposición de los cables para la configuración incorporada de la placa posterior E3.S 4 (módulo Compute Complex Neptune Core)

DesdeHastaLongitud del cable
1 Bahía 0-1 (placa posterior 4X1T)1 Conector PCIe 9A630 mm
2 Bahía 2-3 (placa posterior 4X1T)2 Conector PCIe 9B630 mm
3 Conector de alimentación3 Conector de alimentación 10700 mm
