Fond de panier 4 x 2,5" SAS/SATA (deux processeurs)

Utilisez la présente section pour comprendre le cheminement des câbles du fond de panier SAS/SATA pour le modèle de serveur avec quatre unités avant 2,5 pouces et deux processeurs.

Cheminement des câbles pour 4 unités SAS/SATA 2,5 pouces et 1 adaptateur RAID SFF 8i (Gen 3/Gen 4)​

Figure 1. Cheminement des câbles pour 4 unités SAS/SATA 2,5 pouces et 1 adaptateur RAID SFF 8i (Gen 3/Gen 4)

À partir de	Vers	Longueur de câble
1 Connecteur d’alimentation sur fond de panier	1 Connecteur d’alimentation 2A sur carte du processeur	380 mm
2 Connecteur SAS sur fond de panier	2 Connecteur C0 sur adaptateur RAID	900 mm

Cheminement des câbles pour 4 unités SAS/SATA 2,5 pouces et 1 adaptateur RAID CFF 16i (Gen 4)​

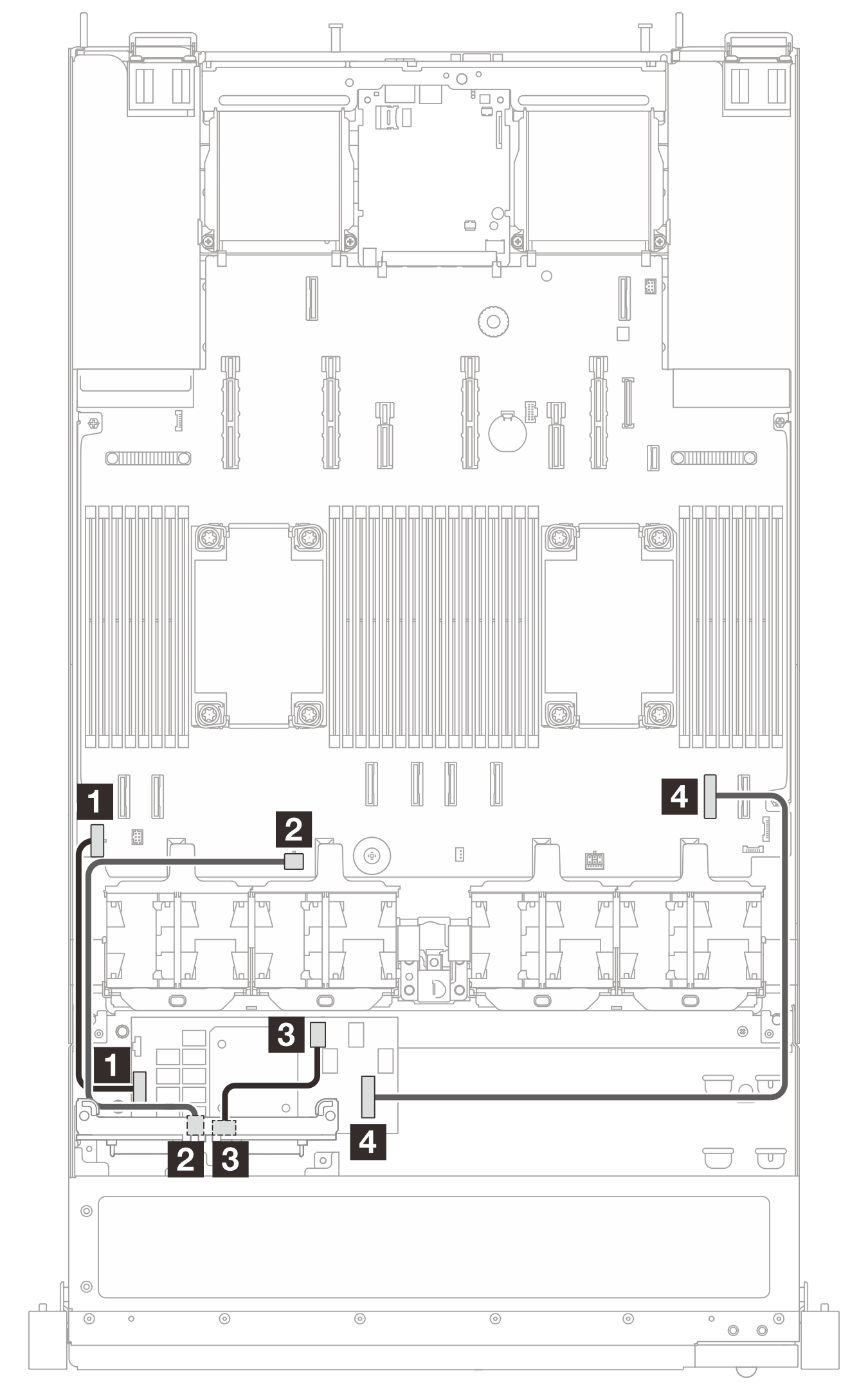

Figure 2. Cheminement des câbles pour 4 unités SAS/SATA 2,5 pouces et 1 adaptateur RAID CFF 16i (Gen 4)

À partir de	Vers	Longueur de câble
1 Connecteur d’alimentation sur adaptateur RAID	1 Connecteur d’alimentation RAID interne sur carte du processeur	210 mm
2 Connecteur d’alimentation sur fond de panier	2 Connecteur d’alimentation 2A sur carte du processeur	380 mm
3 Connecteur C0 sur adaptateur RAID	3 Connecteur SAS sur fond de panier	175 mm
4 Connecteur d’entrée sur adaptateur RAID	4 Connecteur PCIe 2 sur carte du processeur	450 mm
