Fond de panier 6 x 2,5 pouces SAS/SATA + 2 x 2,5 pouces NVMe + 2 x 2,5 pouces AnyBay (un processeur)
Utilisez la présente section pour comprendre le cheminement des câbles du fond de panier AnyBay pour le modèle de serveur avec dix unités avant 2,5 pouces et un processeur.
Le tableau suivant illustre la relation de mappage entre les connecteurs du fond de panier et de la carte du processeur.
La figure suivante illustre le cheminement des câbles pour la configuration de 6 baies d’unité avant SAS/SATA de 2,5 pouces, 2 baies d’unité avant NVMe de 2,5 pouces et 2 baies d’unité avant AnyBay de 2,5 pouces. Connexions entre les connecteurs : 1 ↔ 1, 2 ↔ 2, 3 ↔ 3, ... n ↔ n
Cheminement des câbles pour 6 unités SAS/SATA de 2,5 pouces, 2 unités NVMe de 2,5 pouces et 2 unités AnyBay de 2,5 pouces et 1 adaptateur RAID SFF 16i/8i (Gen 3/Gen 4)
Figure 1. Cheminement des câbles pour 6 unités SAS/SATA de 2,5 pouces, 2 unités NVMe de 2,5 pouces et 2 unités AnyBay de 2,5 pouces et 1 adaptateur RAID SFF 16i/8i (Gen 3/Gen 4)
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Connecteurs SAS 0 et SAS 1 sur fond de panier | 1
|
|
| 2 Connecteur d’alimentation sur fond de panier | 2 Connecteur d’alimentation 2A sur carte du processeur | 480 mm |
| 3 Connecteur NVMe 6-7 sur fond de panier | 3 Connecteur PCIe 4 sur carte du processeur | 250 mm |
| 4 Connecteur NVMe 8-9 sur fond de panier | 4 Connecteur PCIe 3 sur carte du processeur | 350 mm |

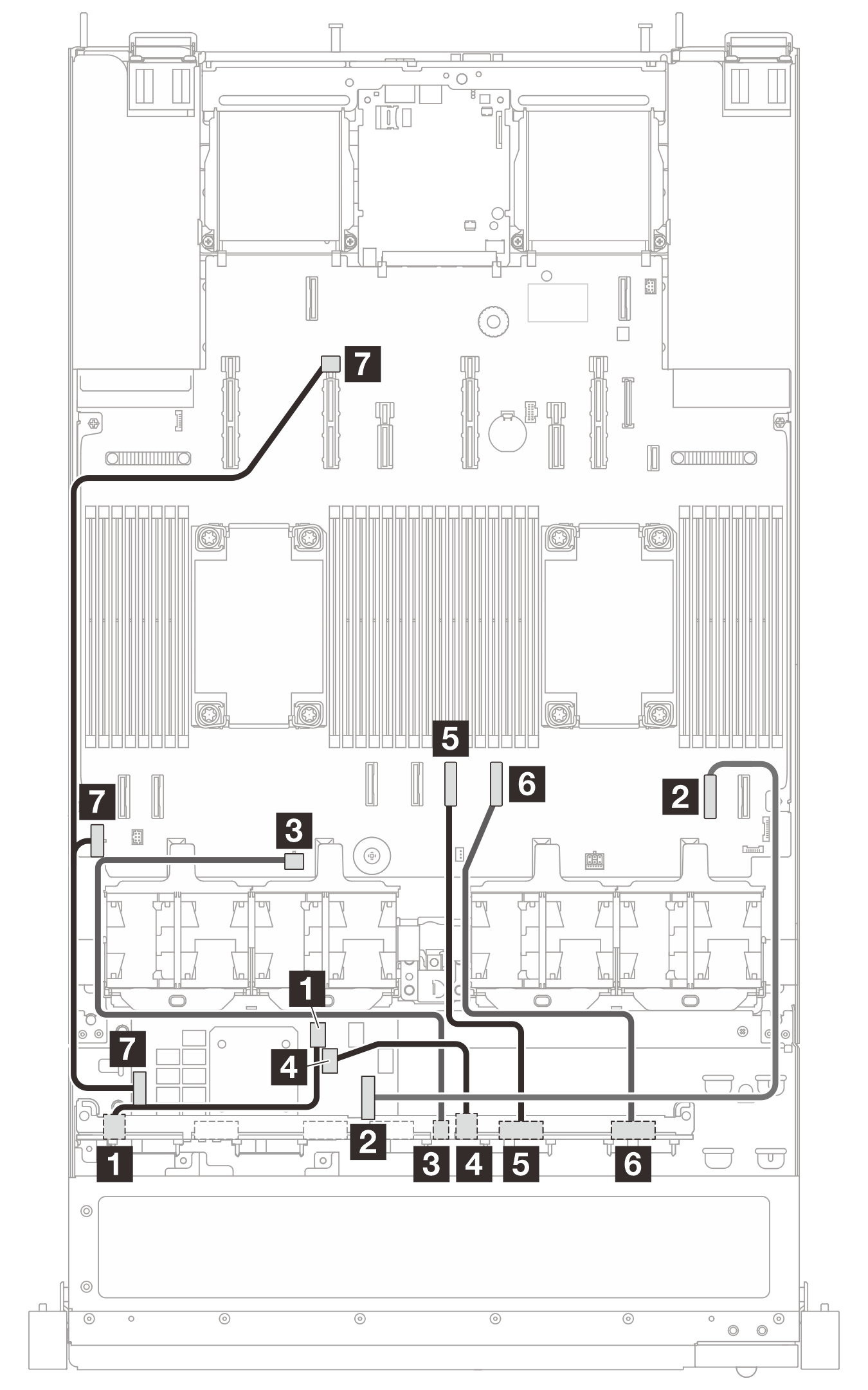

Figure 2. Cheminement des câbles pour 6 unités SAS/SATA de 2,5 pouces, 2 unités NVMe de 2,5 pouces et 2 unités AnyBay de 2,5 pouces et 1 adaptateur RAID CFF 16i (Gen 4)
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Connecteur SAS 0 sur fond de panier | 1 Connecteur C0 sur adaptateur RAID | 175 mm |
| 2 Connecteur d’entrée sur adaptateur RAID | 2 Connecteur PCIe 2 sur carte du processeur | 450 mm |
| 3 Connecteur d’alimentation sur fond de panier | 3 Connecteur d’alimentation 2A sur carte du processeur | 480 mm |
| 4 Connecteur SAS 1 sur fond de panier | 4 Connecteur C1 sur adaptateur RAID | 150 mm |
| 5 Connecteur NVMe 6-7 sur fond de panier | 5 Connecteur PCIe 4 sur carte du processeur | 250 mm |
| 6 Connecteur NVMe 8-9 sur fond de panier | 6 Connecteur PCIe 3 sur carte du processeur | 350 mm |
| 7 Connecteur d’alimentation sur adaptateur RAID | 7 Connecteur d’alimentation RAID interne et connecteur d’alimentation 13 sur carte du processeur | 300/800 mm |
