Chassi com compartimento de unidade de 2,5 polegadas

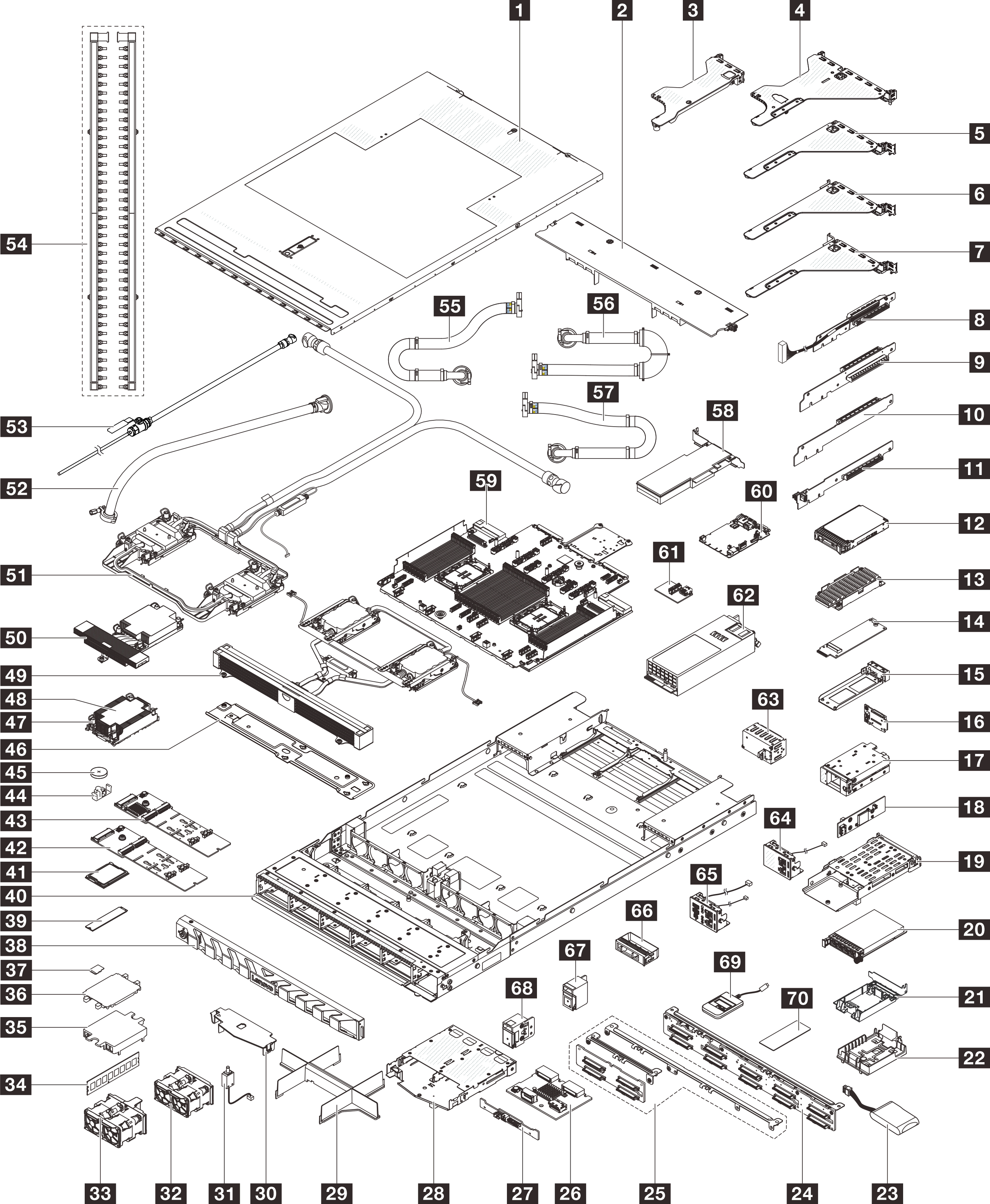

Use a lista de peças nesta seção para identificar cada um dos componentes que estão disponíveis para modelos de servidor com compartimentos de unidade frontais de 2,5 polegadas.
Acesse Suporte a data center da Lenovo e insira o nome do modelo ou o tipo de máquina de seu servidor na barra de pesquisa para ir até a página de suporte.
Clique em .
Insira o número de série para exibir uma lista de peças para o servidor.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
T1: Unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
T2: Unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
FRU: Unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
C: Peças de consumo e estruturais. A compra e a substituição de peças consumíveis e estruturais são de responsabilidade do cliente. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.
| Descrição | Tipo | Descrição | Tipo |
|---|---|---|---|
| 1 Tampa superior | T1 | 2 Defletor de ar | T1 |
| 3 Suporte da placa riser (perfil baixo, LP) | T1 | 4 Suporte da placa riser (perfil baixo, comprimento integral, LP-FH) | T1 |
| 5 Suporte da placa riser (altura integral, FH) | T1 | 6 Suporte da placa riser (altura integral, FH) | T1 |
| 7 Suporte da placa riser traseira (altura integral, FH) | T1 | 8 Paca riser 2–1 | T2 |
| 9 Paca riser 2–2 | T1 | 10 Placa riser 3 | T1 |
| 11 Placa riser 1 | T1 | 12 Unidade de 2,5" | T1 |
| 13 Dissipador de calor M.2 | F | 14 Placa de interposição M.2 | T2 |
| 15 Bandeja da unidade M.2 | C | 16 Backplane de inicialização M.2 frontal | T2 |
| 17 Compartimento M.2 frontal | T1 | 18 Placa do controlador M.2 frontal | T2 |
| 19 Compartimento M.2 traseiro | T1 | 20 Módulo OCP | T1 |
| 21 Suporte do módulo de energia flash RAID (no suporte da placa riser) | T1 | 22 Suporte do módulo de energia flash RAID (no chassi) | T1 |
| 23 Módulo de energia flash RAID | T1 | 24 Backplane da unidade frontal de 10 x 2,5" | T2 |
| 25 Backplane da unidade frontal de 4 x 2,5" | T2 | 26 Backplane M.2 traseiro | T2 |
| 27 Backplane da unidade traseira de 2 x 2,5" | T2 | 28 Compartimento de unidade traseira de 2 x 2,5" | T1 |
| 29 Preenchimento do módulo de processador e dissipador de calor | C | 30 Defletor de ar do compartimento de unidade traseira de 2 x 2,5" | T1 |
| 31 Chave de intrusão | T1 | 32 Conjunto de ventiladores do sistema (Ultra) | T1 |
| 33 Conjunto de ventiladores do sistema (padrão/desempenho) | T1 | 34 Módulo de memória | T1 |
| 35 Tampa da placa fria | C | 36 Tampa do soquete do processador | C |
| 37 Cartão MicroSD | T1 | 38 Painel de segurança | T1 |
| 39 Unidade M.2 | T1 | 40 Chassi | FRU |
| 41 Processador | FRU | 42 Backplane NVMe M.2 não RAID de 2 compartimentos | T2 |
| 43 Backplane RAID SATA/NVMe M.2 de 2 compartimentos | T2 | 44 Retentor M.2 | T1 |
| 45 Bateria do CMOS | C | 46 Suporte do radiador | T1 |
| 47 Porca de PEEK do dissipador de calor | T2 | 48 Dissipador de calor padrão | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 Dissipador de calor de desempenho | FRU |
| 51 Processor Neptune Core Module | FRU | 52 Kit de mangueira em linha 42U | FRU |
| 53 Kit de drenagem | FRU | 54 Coletores | FRU |
| 55 Mangueira de conexão em rack 42U/48U (lado de retorno) | FRU | 56 Mangueira de conexão em rack 42U (lado da alimentação) | FRU |
| 57 Mangueira de conexão no rack 48U (lado da alimentação) | FRU | 58 Adaptador PCIe | T1 |
| 59 Placa do processador | FRU | 60 Placa de E/S do sistema | FRU |
| 61 Placa de E/S USB | T1 | 62 Unidade da fonte de alimentação | T1 |
| 63 Preenchimento da unidade de fonte de alimentação | C | 64 Módulo de E/S frontal (1) | T2 |
| 65 Módulo de E/S frontal (2) | T1 | 66 Preenchimento de compartimento de unidade de 2,5" | C |
| 67 Trava do rack (direita) | T1 | 68 Trava do rack (esquerda) | T1 |
| 69 Monofone de diagnóstico externo | T1 | 70 Painel térmico M.2 | FRU |
