2.5 英寸硬盘插槽机箱

本节中的部件列表可用于识别配备 2.5 英寸正面硬盘插槽的服务器型号的每个组件。

如需了解如何订购部件，请：

  1. 访问 Lenovo 数据中心支援，然后在搜索栏中输入服务器的型号名称或机器类型以导航到支持页面。

  2. 单击 Parts（部件）。

  3. 输入序列号以查看适用于您的服务器的部件列表。

强烈建议您在购买新部件之前使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。

注
根据型号的不同，您的服务器可能与插图略有不同。部分部件仅适用于特定型号。

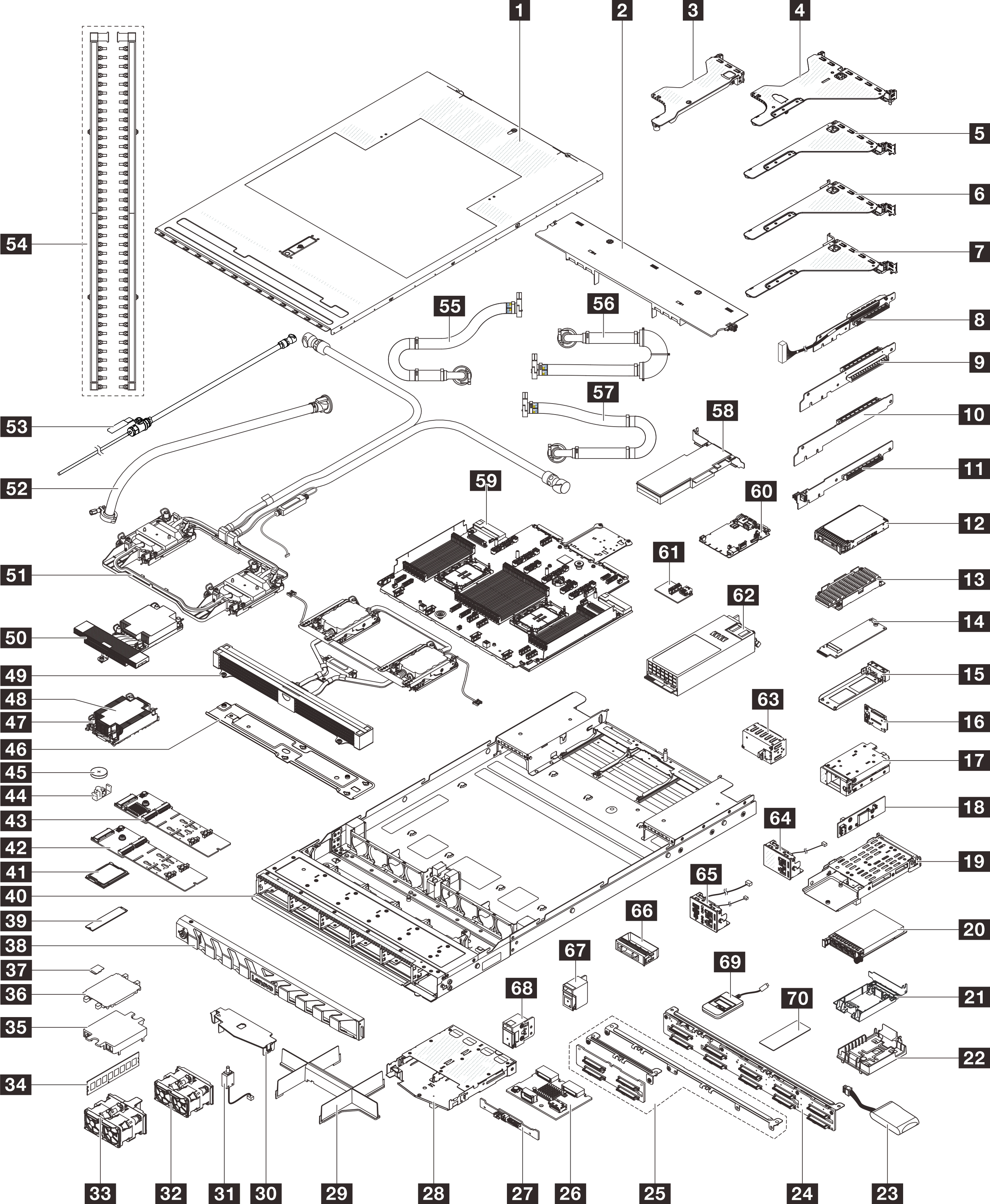

图 1. 服务器组件

下表中的部件归类情况如下：

  • T1：1 类客户可更换部件（CRU）。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU，您必须支付安装费用。

  • T2：2 类客户可更换部件（CRU）。根据服务器的保修服务类型，您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装，无需支付额外费用。

  • FRU：现场可更换部件（FRU）。FRU 必须由经过培训的技术服务人员来安装。

  • C：易损耗部件和结构部件。由您负责购买和更换易损耗部件和结构部件。如果要求 Lenovo 代为购买或安装结构组件，您必须支付服务费。

描述类型描述类型
1 顶盖T12 导风罩T1
3 转接卡支架（半高型，LP）T14 转接卡支架（半高型-全高型，LP-FH）T1
5 转接卡支架（全高型，FH）T16 转接卡支架（全高型，FH）T1
7 背面转接卡支架（全高型，FH）T18 转接卡 2–1T2
9 转接卡 2–2T110 转接卡 3T1
11 转接卡 1T112 2.5 英寸硬盘T1
13 M.2 散热器F14 M.2 插转卡T2
15 M.2 硬盘托盘C16 正面 M.2 引导背板T2
17 正面 M.2 硬盘仓T118 正面 M.2 控制器板T2
19 背面 M.2 硬盘仓T120 OCP 模块T1
21 RAID 快速充电模块夹持器（位于转接卡支架中）T122 RAID 快速充电模块夹持器（位于机箱上）T1
23 RAID 快速充电模块T124 10 x 2.5 英寸正面硬盘背板T2
25 4 x 2.5 英寸正面硬盘背板T226 背面 M.2 背板T2
27 2 x 2.5 英寸背面硬盘背板T228 2 x 2.5 英寸背面硬盘仓T1
29 处理器和散热器模块填充件C30 2 x 2.5 英寸背面硬盘仓导风罩T1
31 入侵感应开关T132 系统风扇组（超高性能）T1
33 系统风扇组（标准/高性能）T134 内存条T1
35 冷却板外盖C36 处理器插槽防尘盖C
37 MicroSD 卡T138 安全挡板T1
39 M.2 硬盘T140 机箱FRU
41 处理器FRU42 M.2 非 RAID NVMe 2 插槽背板T2
43 M.2 RAID SATA/NVMe 2 插槽背板T244 M.2 固定器T1
45 CMOS 电池C46 散热器支架T1
47 散热器 PEEK 螺母T248 标准散热器FRU
49 Processor Neptune Air Module (NeptAir)FRU50 高性能散热器FRU
51 Processor Neptune Core ModuleFRU52 42U 行级软管套件FRU
53 排气套件FRU54 歧管FRU
55 42U/48U 机架级连接软管（回流侧）FRU56 42U 机架级连接软管（供给侧）FRU
57 48U 机架级连接软管（供给侧）FRU58 PCIe 适配器T1
59 处理器板FRU60 系统 I/O 板FRU
61 USB I/O 板T162 电源模块单元T1
63 电源模块单元填充件C64 正面 I/O 模块（1）T2
65 正面 I/O 模块（2）T166 2.5 英寸硬盘插槽填充件C
67 机架滑锁（右）T168 机架滑锁（左）T1
69 外部诊断手持设备T170 M.2 导热垫FRU
