ตัวเครื่องที่มีช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว

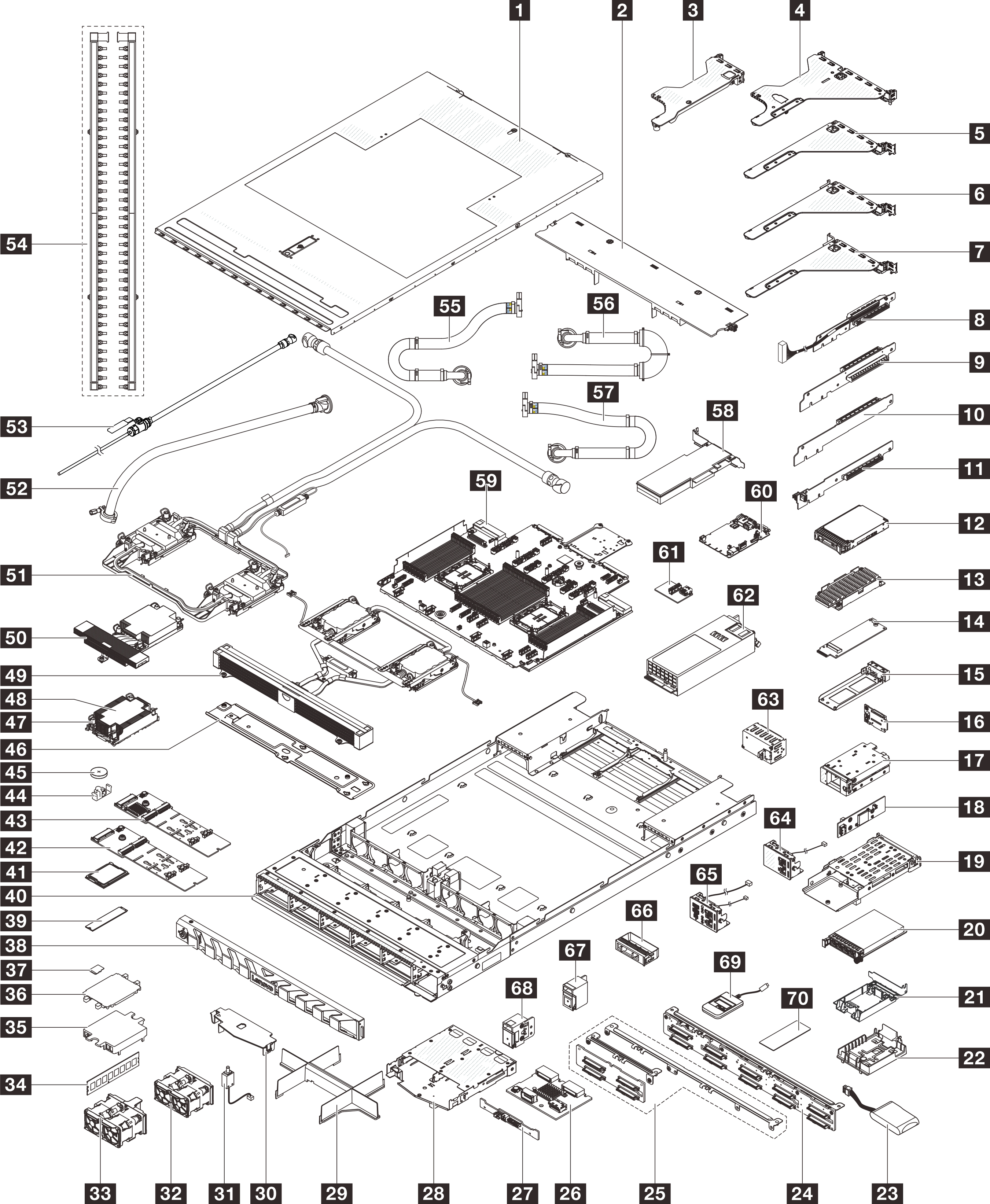

ใช้รายการอะไหล่ในส่วนนี้ระบุส่วนประกอบแต่ละชิ้นที่มีภายในรุ่นเซิร์ฟเวอร์ที่มีช่องใส่ไดรฟ์ด้านหน้า ขนาด 2.5 นิ้ว
ไปที่ Lenovo Data Center Supportและป้อนชื่อรุ่นหรือประเภทเครื่องของเซิร์ฟเวอร์ในแถบค้นหาเพื่อไปยังหน้าการสนับสนุน
คลิก
ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ
ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่
T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว
T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ
FRU: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น
C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและส่วนประกอบโครงสร้างถือเป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว
| รายละเอียด | รุ่น | รายละเอียด | รุ่น |
|---|---|---|---|
| 1 ฝาครอบด้านบน | T1 | 2 แผ่นกั้นลม | T1 |
| 3 โครงยึดตัวยก (แบบต่ำ, LP) | T1 | 4 โครงยึดตัวยก (แบบต่ำ ความยาวปกติ, LP-FH) | T1 |
| 5 โครงยึดตัวยก (ขนาดมาตรฐาน, FH) | T1 | 6 โครงยึดตัวยก (ขนาดมาตรฐาน, FH) | T1 |
| 7 โครงยึดตัวยกด้านหลัง (ขนาดมาตรฐาน, FH) | T1 | 8 การ์ดตัวยก 2–1 | T2 |
| 9 การ์ดตัวยก 2–2 | T1 | 10 การ์ดตัวยก 3 | T1 |
| 11 การ์ดตัวยก 1 | T1 | 12 ไดรฟ์ขนาด 2.5 นิ้ว | T1 |
| 13 ตัวระบายความร้อน M.2 | F | 14 อินเทอร์โพเซอร์ M.2 | T2 |
| 15 ถาดไดรฟ์ M.2 | C | 16 แบ็คเพลนบูต M.2 ด้านหน้า | T2 |
| 17 ตัวครอบ M.2 ด้านหน้า | T1 | 18 แผงตัวควบคุม M.2 ด้านหน้า | T2 |
| 19 ตัวครอบ M.2 ด้านหลัง | T1 | 20 โมดูล OCP | T1 |
| 21 ตัวยึดโมดูลพลังงานแบบแฟลชของ RAID (ในโครงยึดตัวยก) | T1 | 22 ตัวยึดโมดูลพลังงานแบบแฟลชของ RAID (บนตัวเครื่อง) | T1 |
| 23 โมดูลพลังงานแบบแฟลชของ RAID | T1 | 24 แบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว 10 ชุด | T2 |
| 25 แบ็คเพลนไดรฟ์ด้านหน้าขนาด 2.5 นิ้ว 4 ชุด | T2 | 26 แบ็คเพลน M.2 ด้านหลัง | T2 |
| 27 แบ็คเพลนไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 2 ชุด | T2 | 28 ตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 2 ช่อง | T1 |
| 29 แผงครอบโปรเซสเซอร์และโมดูลตัวระบายความร้อน | C | 30 แผ่นกั้นลมตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 2 ชุด | T1 |
| 31 สวิตช์ป้องกันการบุกรุก | T1 | 32 ชุดพัดลมระบบ (อัลตร้า) | T1 |
| 33 ชุดพัดลมระบบ (มาตรฐาน/ประสิทธิภาพสูง) | T1 | 34 โมดูลหน่วยความจำ | T1 |
| 35 ฝาครอบแผ่นระบายความร้อน | C | 36 ฝาครอบช่องเสียบโปรเซสเซอร์ | C |
| 37 การ์ด MicroSD | T1 | 38 ฝานิรภัย | T1 |
| 39 ไดรฟ์ M.2 | T1 | 40 ตัวเครื่อง | FRU |
| 41 โปรเซสเซอร์ | FRU | 42 แบ็คเพลน 2 ช่องใส่ M.2 แบบไม่ใช่ RAID NVMe | T2 |
| 43 แบ็คเพลน 2 ช่องใส่ M.2 RAID SATA/NVMe | T2 | 44 ส่วนยึด M.2 | T1 |
| 45 แบตเตอรี่ CMOS | C | 46 ที่ยึดหม้อน้ำ | T1 |
| 47 น็อต PEEK ของตัวระบายความร้อน | T2 | 48 ตัวระบายความร้อนแบบมาตรฐาน | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 ตัวระบายความร้อนประสิทธิภาพสูง | FRU |
| 51 Processor Neptune Core Module | FRU | 52 ชุดสายในแถว 42U | FRU |
| 53 ชุดวาล์วหรี่ | FRU | 54 ท่อ | FRU |
| 55 สายเชื่อมต่อในแร็ค 42U/48U (ฝั่งหมุนเวียน) | FRU | 56 สายเชื่อมต่อในแร็ค 42U (ฝั่งจ่าย) | FRU |
| 57 สายเชื่อมต่อในแร็ค 48U (ฝั่งจ่าย) | FRU | 58 อะแดปเตอร์ PCIe | T1 |
| 59 แผงโปรเซสเซอร์ | FRU | 60 แผง I/O ระบบ | FRU |
| 61 แผง I/O USB | T1 | 62 ชุดแหล่งจ่ายไฟ | T1 |
| 63 แผงครอบชุดแหล่งจ่ายไฟ | C | 64 โมดูล I/O ด้านหน้า (1) | T2 |
| 65 โมดูล I/O ด้านหน้า (2) | T1 | 66 แผงครอบช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว | C |
| 67 สลักแร็ค (ด้านขวา) | T1 | 68 สลักแร็ค (ด้านซ้าย) | T1 |
| 69 หูโทรศัพท์การวินิจฉัยภายนอก | T1 | 70 แผ่นระบายความร้อน M.2 | FRU |
