Chassis con vani delle unità da 2,5"

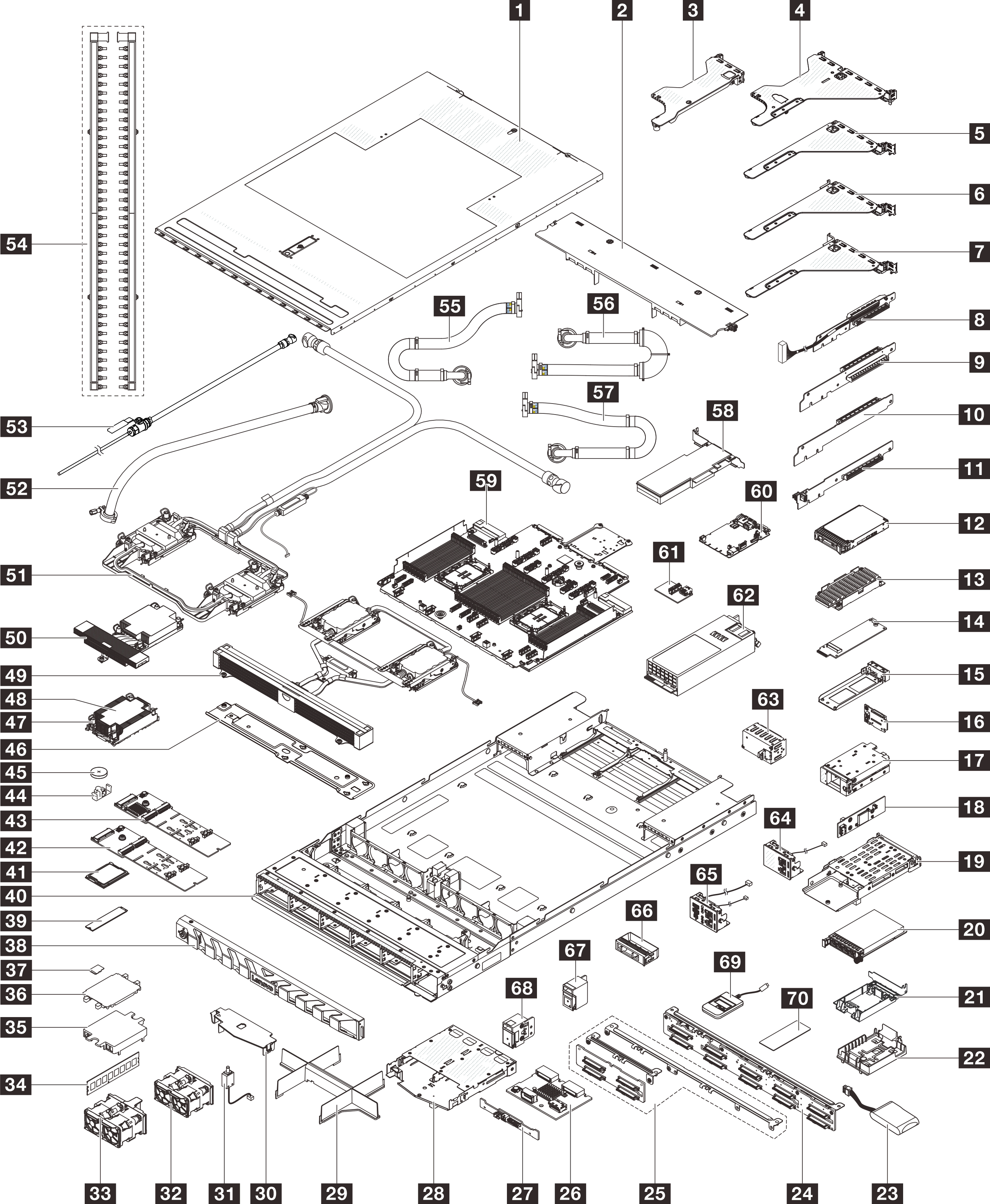

Utilizzare l'elenco delle parti in questa sezione per identificare i singoli componenti disponibili per i modelli di server con vani delle unità anteriori da 2,5".
Andare all'indirizzo Lenovo di Assistenza del Centro Dati e immettere il nome del modello o il tipo di macchina del server nella barra di ricerca per accedere alla pagina di supporto.
Fare clic su (Ricambi).
Immettere il numero di serie per visualizzare un elenco delle parti per il server.
Si consiglia vivamente di controllare i dati di riepilogo dell'alimentazione per il server utilizzando Lenovo Capacity Planner prima di acquistare eventuali nuove parti.
T1: CRU (Customer Replaceable Unit) Livello 1. La sostituzione delle CRU Livello 1 è di responsabilità dell'utente. Se Lenovo installa una CRU Livello 1 su richiesta dell'utente senza un contratto di servizio, l'installazione verrà addebitata all'utente.
T2: CRU (Customer Replaceable Unit) Livello 2. È possibile installare una CRU Livello 2 da soli oppure richiederne l'installazione a Lenovo, senza costi aggiuntivi, in base al tipo di servizio di garanzia previsto per il server di cui si dispone.
FRU: FRU (Field Replaceable Unit). L'installazione delle FRU è riservata ai tecnici di assistenza qualificati.
C: parti strutturali e di consumo. L'acquisto e la sostituzione di parti di consumo e strutturali sono responsabilità dell'utente. Se Lenovo acquista o installa un componente strutturale su richiesta dell'utente, all'utente verrà addebitato il costo del servizio.
| Descrizione | Tipo | Descrizione | Tipo |
|---|---|---|---|
| 1 Coperchio superiore | T1 | 2 Deflettore d'aria | T1 |
| 3 Staffa della scheda verticale (low-profile, LP) | T1 | 4 Staffa della scheda verticale (low-profile, full-height, LP-FH) | T1 |
| 5 Staffa della scheda verticale (full-height, FH) | T1 | 6 Staffa della scheda verticale (full-height, FH) | T1 |
| 7 Staffa della scheda verticale posteriore (full-height, FH) | T1 | 8 Scheda verticale 2–1 | T2 |
| 9 Scheda verticale 2–2 | T1 | 10 Scheda verticale 3 | T1 |
| 11 Scheda verticale 1 | T1 | 12 Unità da 2,5" | T1 |
| 13 Dissipatore di calore M.2 | F | 14 Interposer M.2 | T2 |
| 15 Vassoio dell'unità M.2 | C | 16 Backplane di avvio M.2 anteriore | T2 |
| 17 Telaio M.2 anteriore | T1 | 18 Scheda controller M.2 anteriore | T2 |
| 19 Telaio M.2 posteriore | T1 | 20 Modulo OCP | T1 |
| 21 Supporto del modulo di alimentazione flash RAID (nella staffa della scheda verticale) | T1 | 22 Supporto del modulo di alimentazione flash RAID (sullo chassis) | T1 |
| 23 Modulo di alimentazione flash RAID | T1 | 24 Backplane dell'unità anteriore a 10 vani da 2,5" | T2 |
| 25 Backplane dell'unità anteriore a 4 vani da 2,5" | T2 | 26 Backplane M.2 posteriore | T2 |
| 27 Backplane dell'unità posteriore a 2 vani da 2,5" | T2 | 28 Telaio unità posteriore a 2 vani da 2,5" | T1 |
| 29 Elemento di riempimento del modulo processore e dissipatore di calore | C | 30 Deflettore d'aria per telaio dell'unità posteriore a 2 vani da 2,5" | T1 |
| 31 Switch di intrusione | T1 | 32 Fan-pack di sistema (ultra) | T1 |
| 33 Fan-pack di sistema (standard/elevate prestazioni) | T1 | 34 Modulo di memoria | T1 |
| 35 Coperchio della piastra a freddo | C | 36 Coperchio del socket processore | C |
| 37 Scheda MicroSD | T1 | 38 Mascherina di sicurezza | T1 |
| 39 Unità M.2 | T1 | 40 Chassis | FRU |
| 41 Processore | FRU | 42 Backplane a 2 vani NVMe non RAID M.2 | T2 |
| 43 Backplane a 2 vani SATA/NVMe RAID M.2 | T2 | 44 Fermo M.2 | T1 |
| 45 Batteria CMOS | C | 46 Supporto del radiatore | T1 |
| 47 Dado di polietere etere chetone del dissipatore di calore | T2 | 48 Dissipatore di calore standard | FRU |
| 49 Processor Neptune Air Module (NeptAir) | FRU | 50 Dissipatore di calore ad alte prestazioni | FRU |
| 51 Processor Neptune Core Module | FRU | 52 Kit di tubi in-row 42U | FRU |
| 53 Kit di sfiato | FRU | 54 Collettori | FRU |
| 55 Tubo di collegamento in-rack 42U/48U (lato di ritorno) | FRU | 56 Tubo di collegamento in-rack 42U (lato alimentazione) | FRU |
| 57 Tubo di collegamento in-rack 48U (lato alimentazione) | FRU | 58 Adattatore PCIe | T1 |
| 59 Scheda del processore | FRU | 60 Scheda I/O di sistema | FRU |
| 61 Scheda I/O USB | T1 | 62 Unità di alimentazione | T1 |
| 63 Elemento di riempimento dell'unità di alimentazione | C | 64 Modulo I/O anteriore (1) | T2 |
| 65 Modulo I/O anteriore (2) | T1 | 66 Elemento di riempimento per vano dell'unità da 2,5" | C |
| 67 Fermo del rack (destro) | T1 | 68 Fermo del rack (sinistro) | T1 |
| 69 Ricevitore di diagnostica esterno | T1 | 70 Pad termico M.2 | FRU |
