Снятие модуля памяти
В этом разделе приведены инструкции по снятию модуля памяти.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Если сменный модуль памяти не устанавливается в то же гнездо, убедитесь в наличии заглушки модуля памяти.
- Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:
Снимайте и устанавливайте модули памяти только при надетом антистатическом браслете. Можно также использовать антистатические перчатки.
Не допускайте соприкосновения модулей памяти. Не храните модули памяти расположенными друг на друге.
Никогда не касайтесь золотых контактов разъема модуля памяти и не позволяйте этим контактам выходить за пределы корпуса разъема модуля памяти.
Обращайтесь с модулями памяти с осторожностью: никогда не сгибайте, не перекручивайте и не роняйте их.
Не используйте металлические инструменты (например, калибр или зажимы) для работы с модулями памяти, поскольку жесткие металлы могут повредить модули памяти.
Не вставляйте модули памяти, удерживая упаковку или пассивные компоненты, поскольку это может привести к тому, что упаковка потрескается или пассивные компоненты отсоединятся в результате высокого усилия вставки.
Процедура
Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

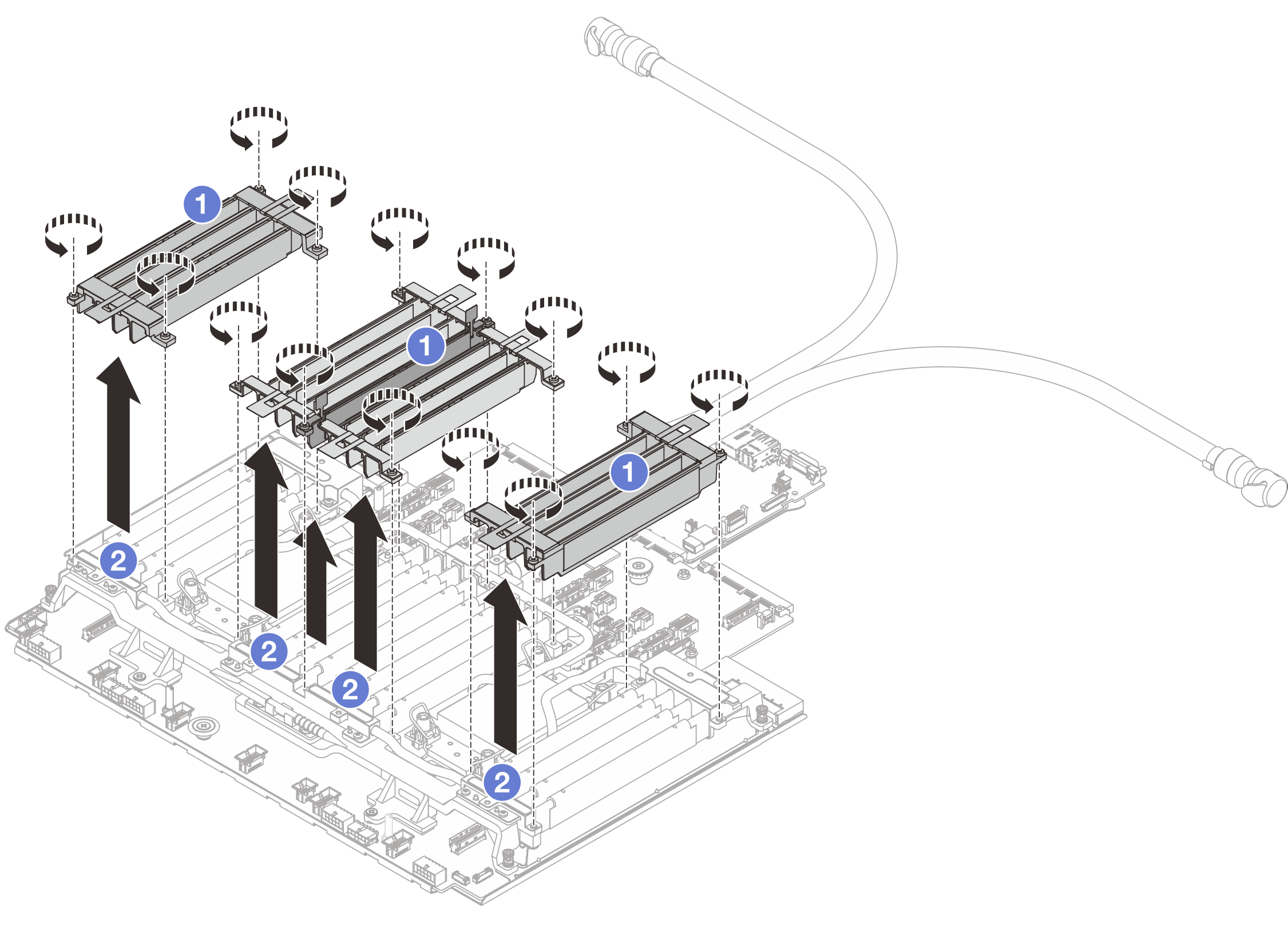

- (Необязательно) Для Compute Complex Neptune Core Module снимите скобы модуля памяти.Рис. 1. Снятие скоб модуля памяти
Ослабьте винты на скобах модуля памяти.
Снимите скобы модуля памяти с процессорной платы.
Прим.Последовательность снятия винтов и скоб:Последовательность ослабления винтов: 3 > 2 >1
Последовательность снятия скоб: 3 > 2 >1.
- Извлеките модуль памяти из гнезда.Рис. 2. Снятие модуля памяти
Рис. 3. Снятие модуля памяти для Compute Complex Neptune Core Module
- Откройте фиксирующую защелку на каждом конце гнезда модуля памяти.Внимание
Чтобы не сломать фиксирующие защелки и не повредить гнезда модуля памяти, обращайтесь с защелками аккуратно.
Для Compute Complex Neptune Core Module откройте фиксирующую защелку с помощью инструмента модуля памяти.
- Возьмите модуль памяти за оба конца и осторожно извлеките его из гнезда.
В гнезде модуля памяти должен быть установлен модуль памяти или заглушка модуля памяти. См. раздел Установка модуля памяти.
При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
