Установка модуля памяти
В этом разделе приведены инструкции по установке модуля памяти.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
Используйте одну из поддерживаемых конфигураций, указанных в разделе Правила установки модулей памяти (стандартная процессорная плата).
- Модули памяти чувствительны к статическому электричеству и требуют особого обращения. См. стандартные рекомендации в разделе Работа с устройствами, чувствительными к статическому электричеству:
Снимайте и устанавливайте модули памяти только при надетом антистатическом браслете. Можно также использовать антистатические перчатки.
Не допускайте соприкосновения модулей памяти. Не храните модули памяти расположенными друг на друге.
Никогда не касайтесь золотых контактов разъема модуля памяти и не позволяйте этим контактам выходить за пределы корпуса разъема модуля памяти.
Обращайтесь с модулями памяти с осторожностью: никогда не сгибайте, не перекручивайте и не роняйте их.
Не используйте металлические инструменты (например, калибр или зажимы) для работы с модулями памяти, поскольку жесткие металлы могут повредить модули памяти.
Не вставляйте модули памяти, удерживая упаковку или пассивные компоненты, поскольку это может привести к тому, что упаковка потрескается или пассивные компоненты отсоединятся в результате высокого усилия вставки.
Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт для скачивания драйверов и программного обеспечения для сервера ThinkSystem SR630 V4.
Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.
Процедура
Обязательно снимите или установите модуль памяти в течение 20 секунд после отключения шнуров питания от системы. Это позволит полностью обесточить систему и гарантировать безопасность при работе с модулем памяти.

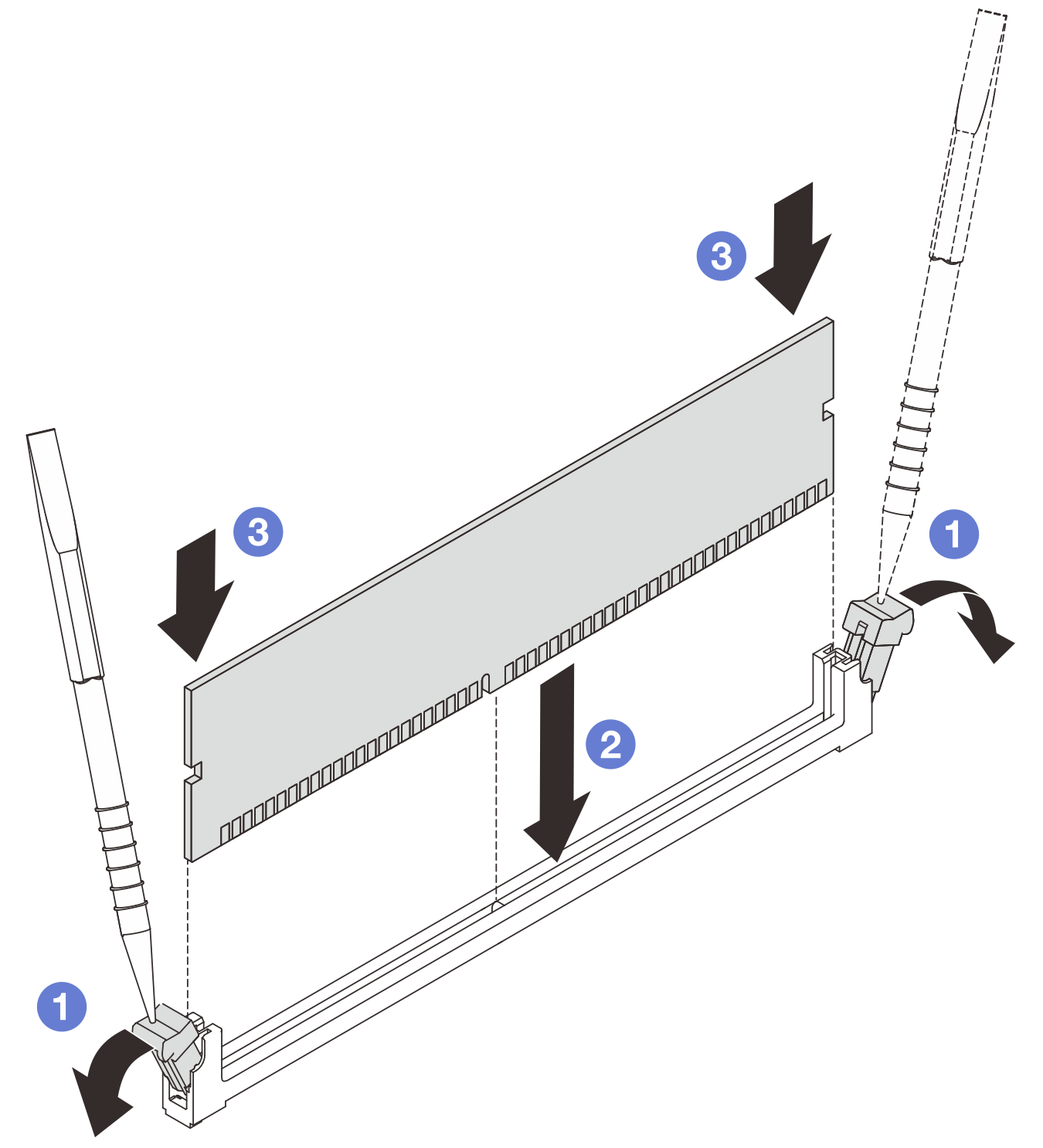

- Установите модуль памяти в гнездо.Рис. 1. Установка модуля памяти
Рис. 2. Установка модуля памяти для Compute Complex Neptune Core Module
ВниманиеПеред установкой модуля памяти в гнездо убедитесь, что зажимы находятся в открытом положении и в гнезде отсутствуют посторонние предметы.
Чтобы не сломать фиксирующие защелки и не повредить гнезда модуля памяти, открывайте и закрывайте защелки аккуратно.
Для Compute Complex Neptune Core Module откройте фиксирующую защелку с помощью инструмента модуля памяти.
Откройте фиксирующую защелку на каждом конце гнезда модуля памяти.
Найдите выступ на модуле памяти, а затем совместите выступ с гнездом и аккуратно поместите модуль памяти в гнездо обеими руками.
Нажав на оба конца модуля памяти, вставьте его в гнездо, чтобы фиксирующие защелки закрылись.Прим.Если между модулем памяти и фиксирующими защелками есть зазор, модуль памяти вставлен неправильно. В этом случае откройте фиксирующие защелки, извлеките модуль памяти, а затем вставьте его повторно.

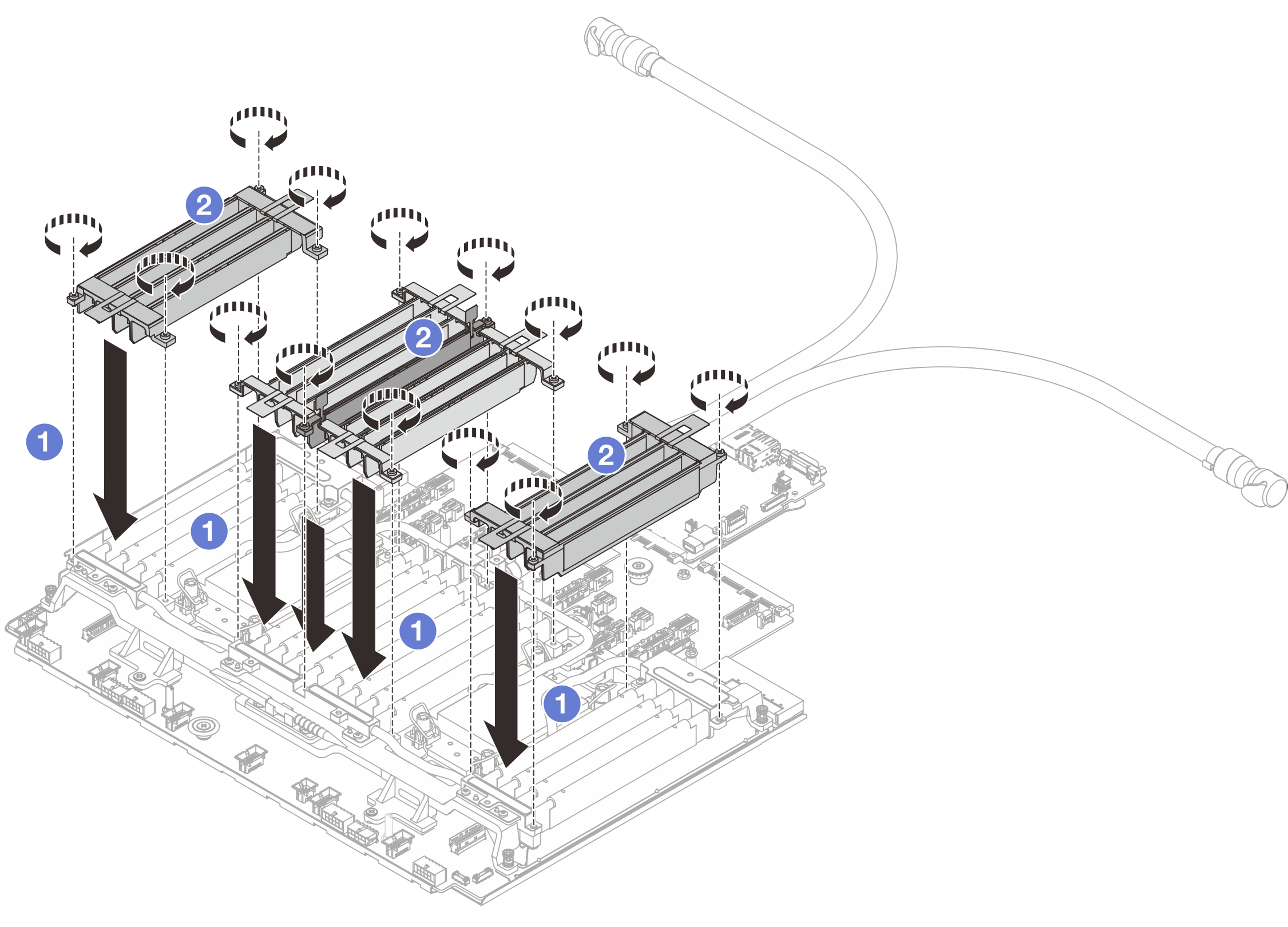

- (Необязательно) Для Compute Complex Neptune Core Module установите скобы модуля памяти.Рис. 3. Установка скоб модуля памяти
- Вставьте скобы модуля памяти на процессорную плату.
- Полностью затяните винты до упора.
Прим.Последовательность установки крепежных скоб и винтов:Последовательность установки скоб: 1 > 2 >3.
Последовательность закручивания винтов: 3 > 2 >1
После завершения
Завершите замену компонентов. См. раздел Завершение замены компонентов.
